Autor
|
Irina Okilova
|
|
Uniwersytet
|
Politechnika Czeska w Pradze | Wydział Inżynierii Lądowej, Republika Czeska
|
System konstrukcyjny i fundamenty
Konstrukcja nośna składa się z układu słupów HEA 500, spawanych rygli I800/250 o rozpiętości 16,5 m oraz elementów usztywniających z rur okrągłych. Po obu stronach głównej części zaprojektowano wiaty łączące się z główną konstrukcją nośną. Ściana szczytowa wykonana jest ze słupów HEA 220 z poziomymi belkami IPE 300. Konstrukcja pionowa posadowiona jest na podstawach słupów z betonu niezbrojonego C20/25 z przegubowo osadzonymi stalowymi stopami słupów, kotwionymi za pomocą 4×M16 oraz blachami oporowymi na ścinanie HEB 120 i HEB 180.
Stężenia i sztywność przestrzenna

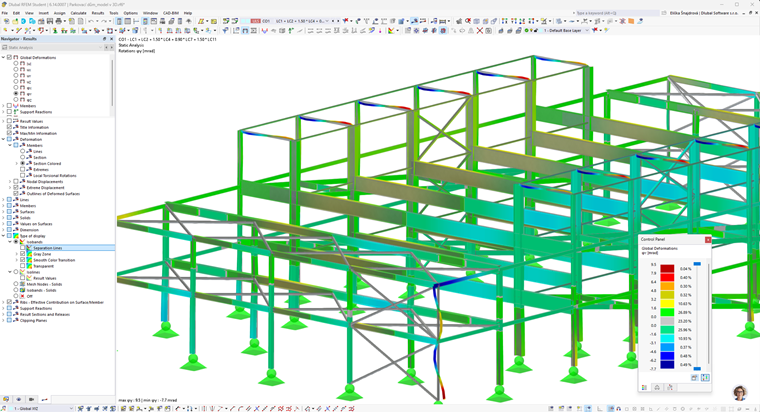

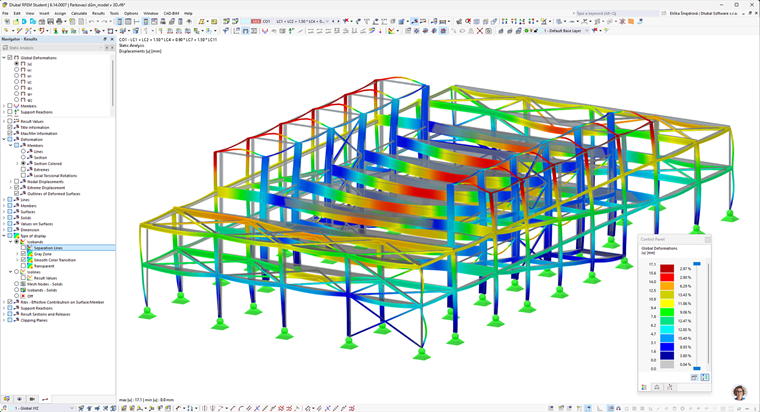

Sztywność przestrzenną konstrukcji zapewnia układ stężeń pionowych w ścianach podłużnych i poprzecznych obiektu. W kierunku podłużnym stężenia znajdują się w polu środkowym i składają się z prętów ukośnych oraz poziomych z rur okrągłych TR 121×10 mm i TR 101,6×5 mm na trzech poziomach wysokościowych. W kierunku poprzecznym stężenia umieszczono między słupami szczytowymi pola skrajnego. Całość obliczeń statycznych przeprowadzono w programie Dlubal RFEM.
Praca studencka zgłoszona w konkursie Dlubal Talent ČVUT 2026
