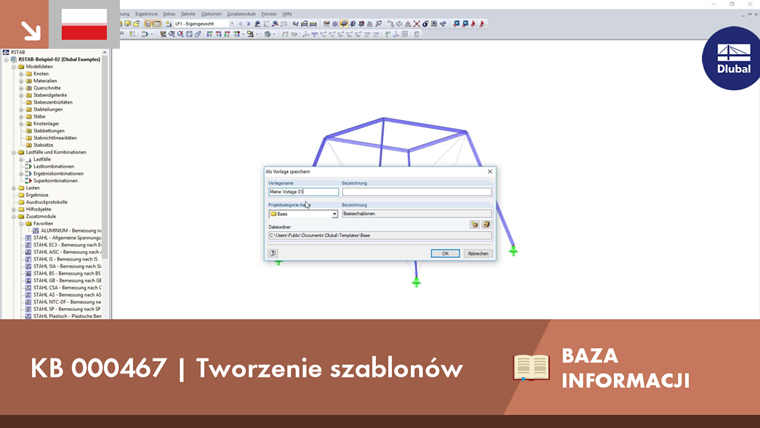

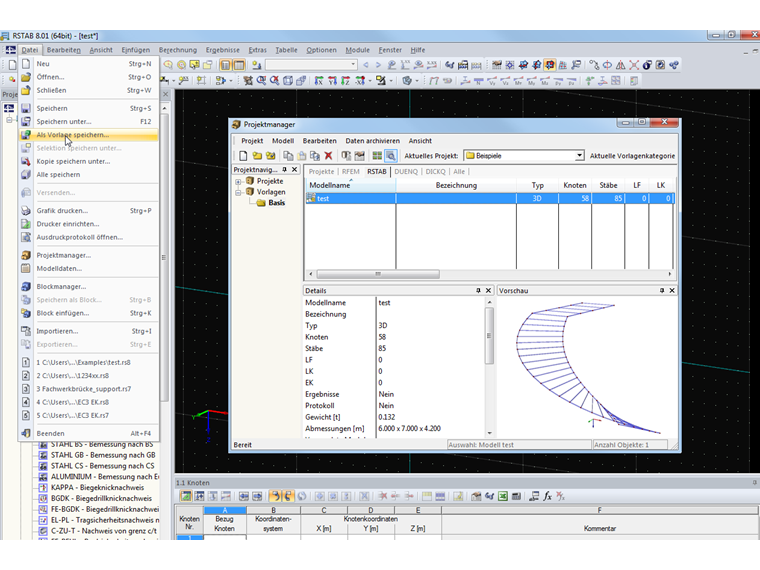

W programie RFEM 5 i RSTAB 8 można zapisać konstrukcję w osobnym projekcie szablonu za pomocą opcji "Plik" -> "Zapisz jako szablon". Można go otworzyć bezpośrednio w Menedżerze projektów, umożliwiając tym samym łatwy dostęp do zapisanych szablonów.
Tworzenie szablonów
Typenstatiken sind heute gängige Praxis. Die Grundstatik wird an das jeweilige Projekt nur noch angepasst.
Odnośniki
- Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w RFEM
- Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w programie RSTAB
