Muszę określić imperfekcję pokrywającą kilka prętów leżących jeden na drugim, ale nie jest to możliwe.

Jaki jest tego powód?

Odpowiedź

W przypadku prętów nie można określić imperfekcji ciągłej, ponieważ pręty różnią się w ich kierunku. Imperfekcje są jednak zgodne z kierunkami osi lokalnych.

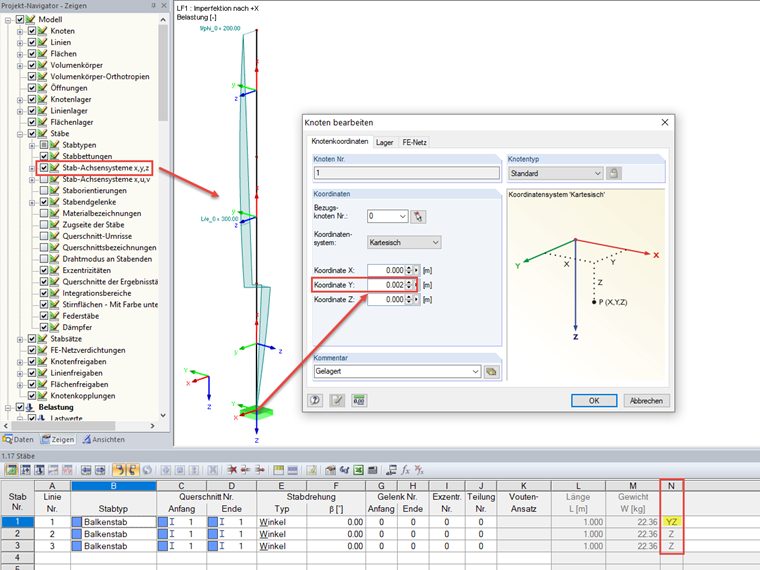

Dobrym sposobem jest aktywowanie lokalnych układów współrzędnych pręta w nawigatorze "Ekran" (patrz rysunek).

Problem z różnymi kierunkami lokalnej osi z wynika z ogólnej lokalizacji prętów. Widać to na przykład w oknie 1.7 (RFEM 1.17) w kolumnie Położenie pręta . Jeżeli pręt ma nachylenie, położenie lokalnych osi y lub z najpierw jest określane automatycznie przez RSTAB. Oś z jest zorientowana w taki sposób, że składowa Z strzałki kierunkowej zawsze jest wyświetlana w dodatnim globalnym kierunku Z w odniesieniu do globalnego układu współrzędnych. Oś jest zatem uzyskiwana zgodnie z zasadą z prawej strony. Więcej informacji znajduje się w instrukcji RSTAB, rozdz. 4.7 lub w instrukcji obsługi programu RFEM, rozdział 4.17.

Pochylenie pręta jest zazwyczaj spowodowane niedokładnością węzłów. Ma to również miejsce w tym przykładzie (patrz rysunek), ponieważ współrzędna Y węzła 1 (0,002 m zamiast 0,000 m).

Co więcej, w przypadku wyświetlania prętów tolerancja może być określona jako pionowa. W tym celu należy wybrać w menu "Narzędzia" -> "Ponowne generowanie modelu".
