FAQ 002038 PL

1. grudnia 2017

Modelowanie | Obciążenie RFEM RSTAB 5.xx 8.xx

Czy możliwe jest znalezienie najbardziej niekorzystnej kombinacji obciążeń w programach RFEM i RSTAB?

Odpowiedź

Ze względu na planowane obliczenia (przekrój, stateczność, obliczenia stanu granicznego użytkowalności itd.) Nie jest możliwe wcześniejsze określenie korzystnych sytuacji obciążenia elementu konstrukcyjnego lub całego modelu.

Dla RFEM i RSTAB dostępny jest jednak algorytm, w którym dla wszystkich wprowadzonych obciążeń opracowywane są wszystkie możliwe konfiguracje obciążeń według ściśle określonego kryterium (superpozycja obciążeń w kombinacjach obciążeń lub superpozycja wyników w kombinacjach wyników). Te konstelacje obejmują każdą ewentualność wynikającą ze zmiennych przypadków obciążeń. Obliczenia z wykorzystaniem tego pakietu kombinacyjnego gwarantują uwzględnienie kombinacji miarodajnej.

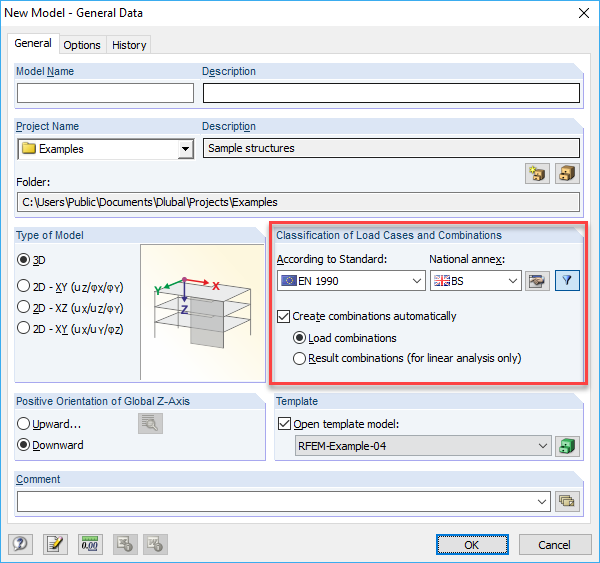

Kombinatorykę można aktywować w obszarze Dane ogólne w pozycji "Klasyfikacja przypadków obciążeń i kombinacji obciążeń" (patrz rysunek).

Słowa kluczowe

Kombinacja obciążeń Konstelacja obciążenia Kombinacja Niekorzystna sytuacja obciążenia Kombinatoryka
