Pytanie

W programie RFEM współczynniki Poissona ' dla drewna klejonego warstwowo są nieprawidłowe dla obliczeń izotropowych liniowo-sprężystych: dostępne są wartości od 7 do 9.

Odpowiedź:

Przy obliczaniu prętów współczynnik Poissona ' nie ma znaczenia, ponieważ jest stosowany tylko do powierzchni i brył.

W przypadku materiału izotropowego współczynnik Poissona ' jest trwale powiązany z modułem sprężystości i modułem sprężystości przy ścinaniu. Jeżeli współczynnik Poissona ' będzie zbyt duży i znajdzie się poza zakresem, oznacza to, że materiał nie zachowuje się izotropowo. Aby uniknąć tego problemu, zaleca się utworzenie materiału ortotropowego na powierzchnie i bryły. W przypadku prętów nadal należy wybrać izotropowy model materiałowy. W takim przypadku można zignorować komunikat.

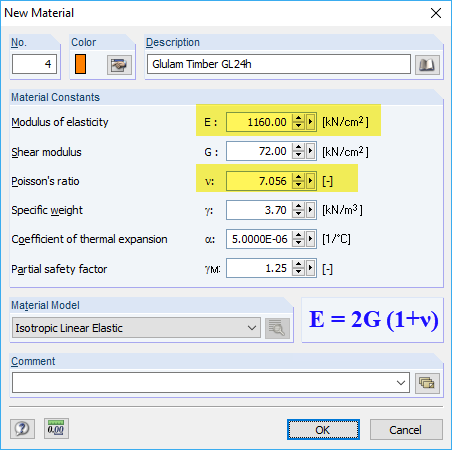

Związek pomiędzy modułem sprężystości, modułem ścinania i współczynnikiem Poissona '
