Pytanie

W RF-CONCRETE Surfaces nie mogę ustawić analizy odkształceń, ponieważ brakuje zakładki. Dlaczego?

Odpowiedź:

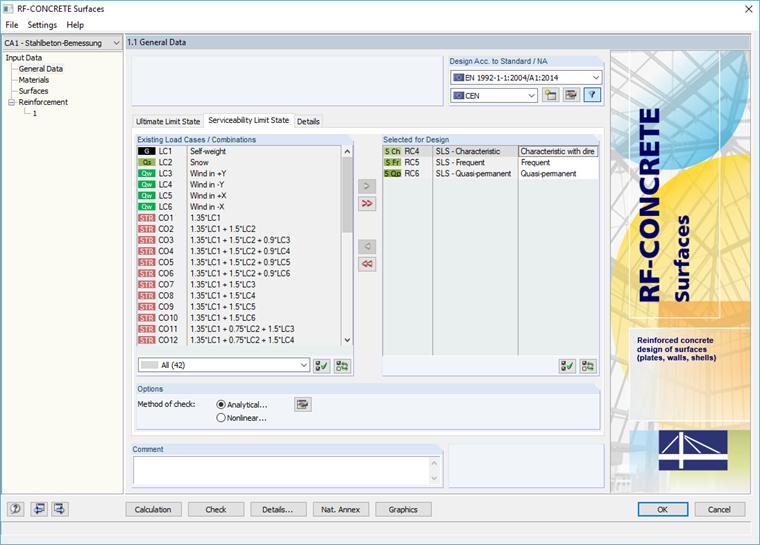

Aby obliczyć odkształcenia w stanie zarysowanym w RF-CONCRETE Surfaces, należy wybrać co najmniej jeden przypadek lub kombinację obciążeń w zakładce "Stan graniczny użytkowalności" w oknie "1.1 Dane ogólne" (patrz rysunek 01).

W dolnej części okna należy określić, czy metoda kontroli ma być "Analityczna" czy "Nieliniowa".

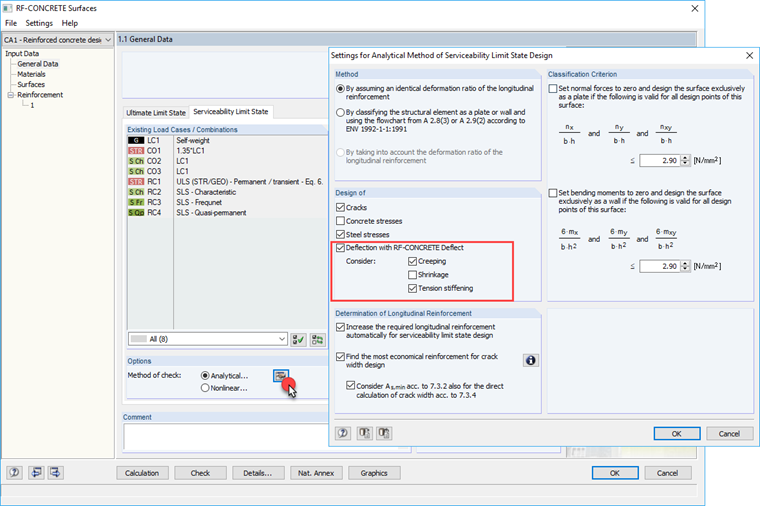

W przypadku wybrania opcji " Analityczne ... " , w ustawieniach szczegółowych należy aktywować opcję "Ugięcie za pomocą RF-CONCRETE Deflect" (patrz Rysunek 02).

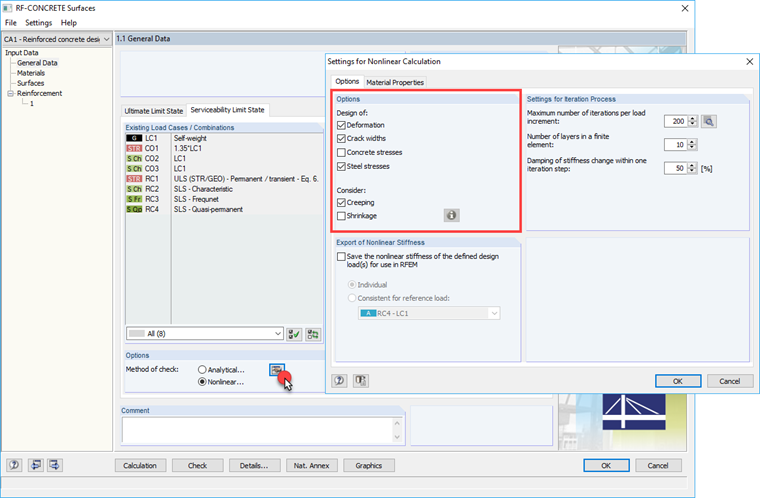

W przypadku wybrania opcji " Nieliniowe... " obliczenia odkształceń również można znaleźć w ustawieniach szczegółowych. "Odkształcenie" jest tutaj domyślnie aktywowane (patrz rysunek 03).

Więcej informacji na temat analizy odkształceń za pomocą RF-CONCRETE Deflect i RF-CONCRETE NL można znaleźć na naszej stronie internetowej, pod odpowiednim opisem produktu.

Definiowanie przypadków/kombinacji obciążeń dla stanu granicznego użytkowalności

Obliczenia analityczne odkształceń

Nieliniowe obliczanie odkształceń
