Frage

In RF-BETON Flächen kann ich keine Einstellungen für den Verformungsnachweis vornehmen, da das Register fehlt. Woran liegt das?

Antwort:

Um in RF-BETON Flächen Verformungen im Zustand II berechnen zu können, muss in Maske "1.1 Basisangaben" zunächst im Register "Gebrauchstauglichkeit" mindestens ein Lastfall oder eine Kombination auswählt werden (siehe Bild 01).

Im unteren Bereich der Maske ist anzugeben, ob die Nachweismethode "Analytisch" oder "Nichtlinear" erfolgen soll.

Wenn "Analytisch..." ausgewählt wird, muss in den Detaileinstellungen die Option "Verformung mit RF-BETON Deflect" aktiviert werden (siehe Bild 02).

Wenn "Nichtlinear..." ausgewählt wird, findet man die Bemessung der Verformungen ebenfalls unter den Detaileinstellungen. Die "Verformung" ist hier standardmäßig aktiviert (siehe Bild 03).

Weitere Informationen zur Verformungsberechnung mit RF-BETON Deflect und RF-BETON NL finden Sie bei den Produktbeschreibungen auf unserer Website.

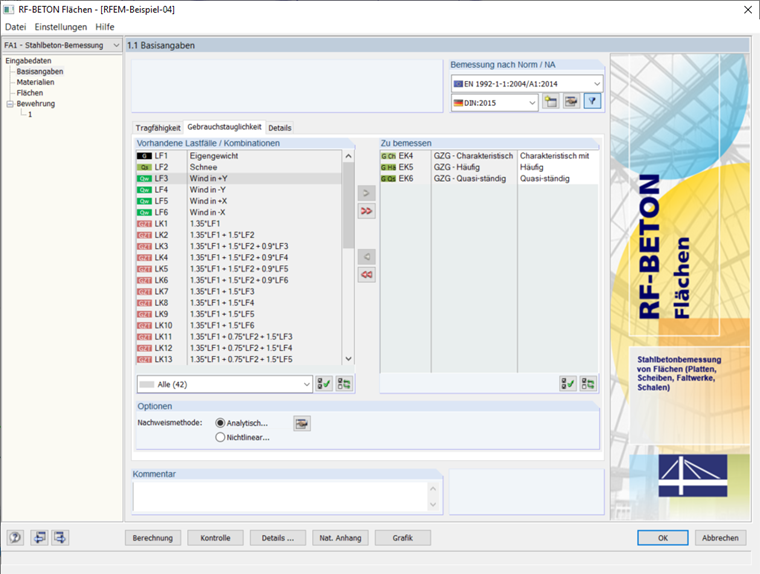

Lastfälle/Kombinationen für Gebrauchstauglichkeit festlegen

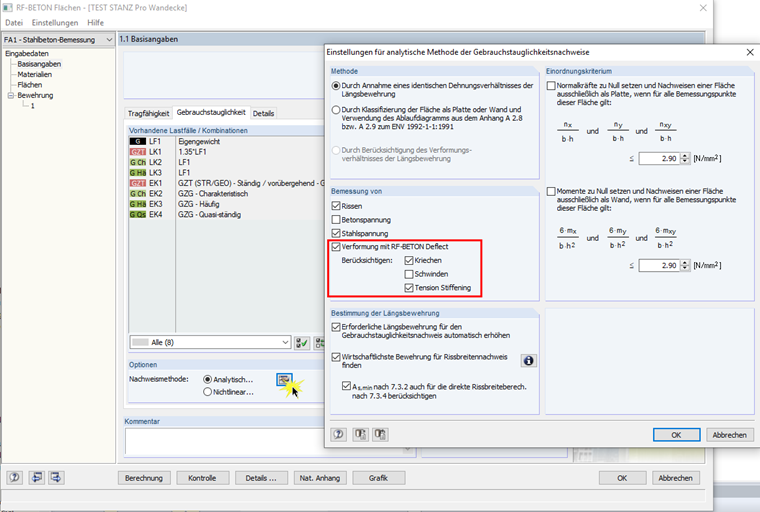

Analytische Berechnung der Verformungen

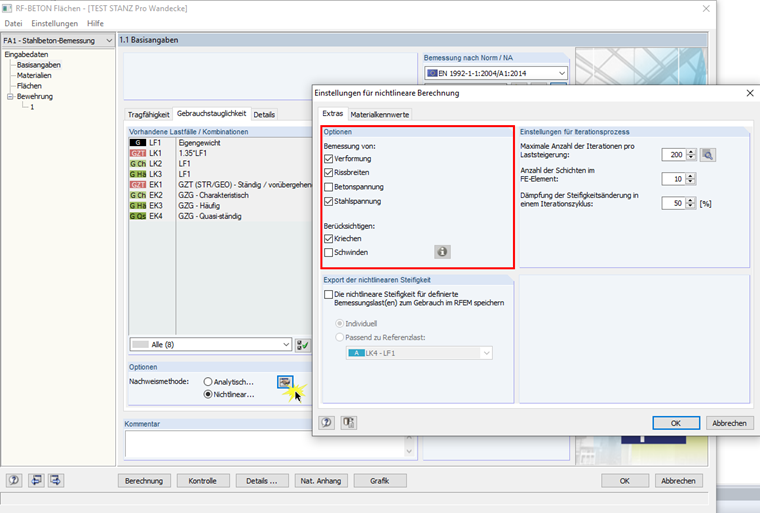

Nichtlineare Berechnung der Verformungen
