Dotaz

V přídavném modulu RF -CONCRETE Surfaces nemohu nastavit posouzení deformací, protože záložka chybí. Proč?

Odpověď:

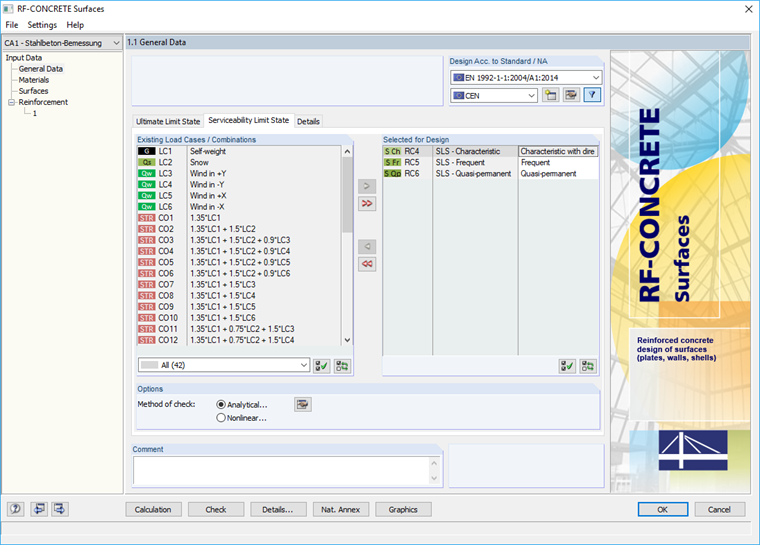

Pro výpočet deformací ve stavu II s trhlinami v přídavném modulu RF -CONCRETE Surfaces je třeba v dialogu "1.1 Základní údaje" v záložce "Použitelnost" vybrat alespoň jeden zatěžovací stav nebo kombinaci (viz Obrázek 01).

Ve spodní části okna zadejte, zda má být metoda posouzení "analytická" nebo "nelineární".

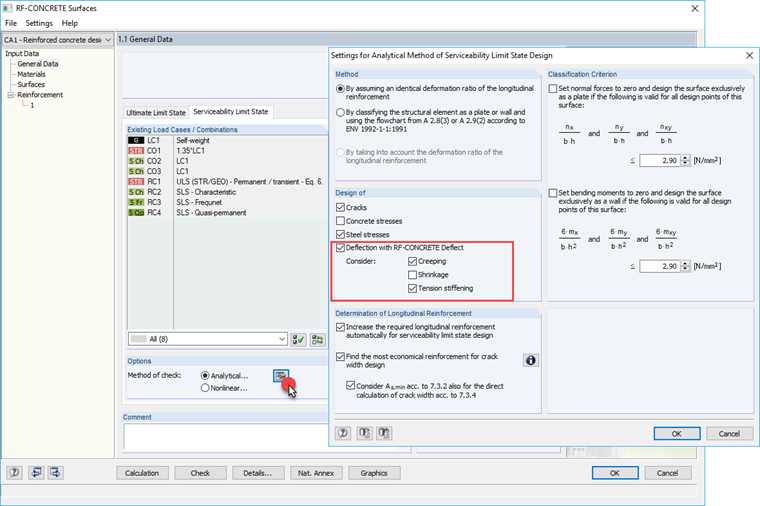

Pokud vybereme možnost „ Analytické ... “, je nutné v detailním nastavení aktivovat volbu „Průhyb pomocí RF -CONCRETE Deflect“ (viz Obrázek 02).

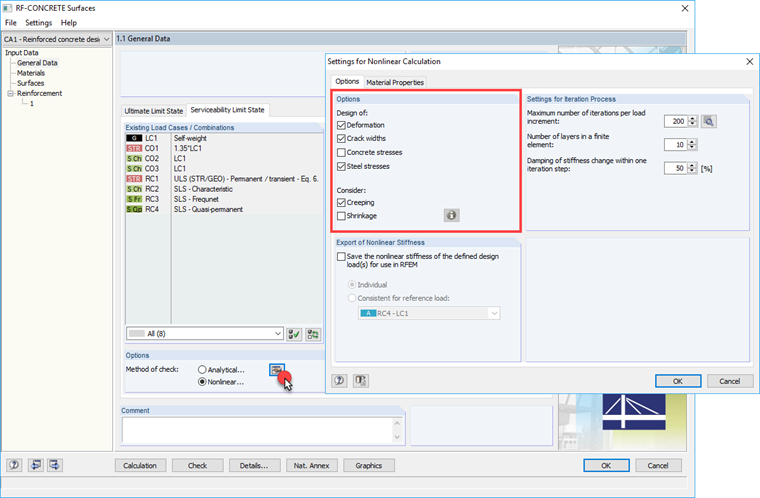

Pokud vybereme možnost " Nelineární ... ", lze v nastavení detailů najít také posouzení deformací. Standardně je zde aktivována "deformace" (viz Obrázek 03).

Další informace o posouzeních deformací v přídavných modulech RF -CONCRETE Deflect a RF -CONCRETE NL najdete na našich webových stránkách pod příslušným popisem produktu.

Definování zatěžovacích stavů/kombinací zatížení pro mezní stav použitelnosti

Analytický výpočet deformací

Nelineární výpočet deformací
