Jak zastosować procedurę ASCE 7 Orthogonal Directional Combination (reguła 100% + 30%) do obciążenia sejsmicznego w analizie statycznej?

Odpowiedź

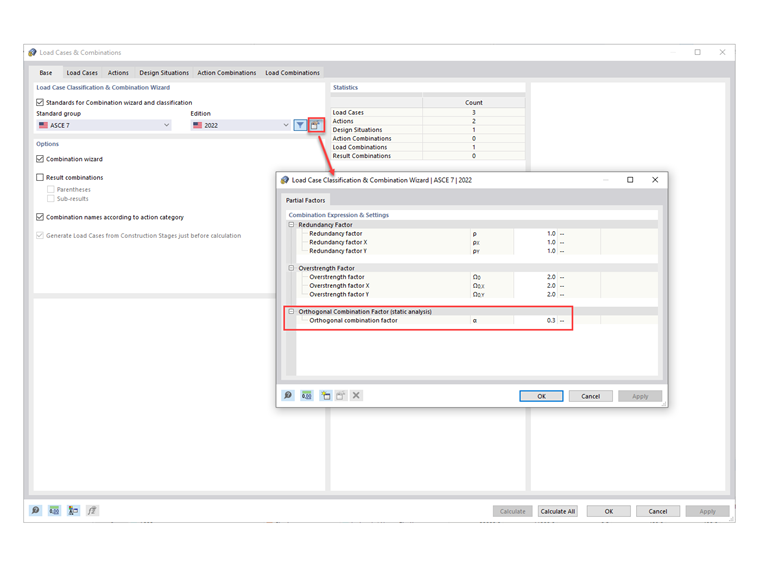

1) Domyślny współczynnik kombinacji ortogonalnej wynosi 0,3 (30%). Wartość tę można zmienić, przechodząc do Edycji parametrów edycji w Przypadkach i kombinacjach obciążeń (zdjęcie 1)

Współczynnik kombinacji ortogonalnej

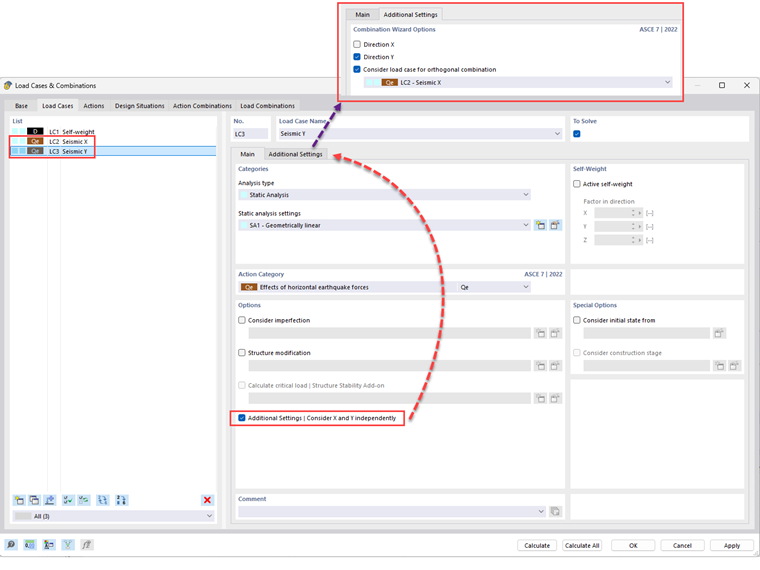

2) Na zakładce Przypadki obciążeń utwórz przypadki obciążeń sejsmicznych w kierunkach X i Y, gdzie jako Kategoria oddziaływania Qe jest. Określ kierunek w zakładce Ustawienia dodatkowe (zdjęcie 2)

Przypadki obciążeń sejsmicznych

3) W zakładce Sytuacje obliczeniowe wybierz przycisk Edytuj kreatora kombinacji. W zakładce Opcje normy należy upewnić się, że opcja Uwzględnij kombinacje ortogonalne jest włączona (zdjęcie 3)

Opcja Uwzględnij kombinacje ortogonalne

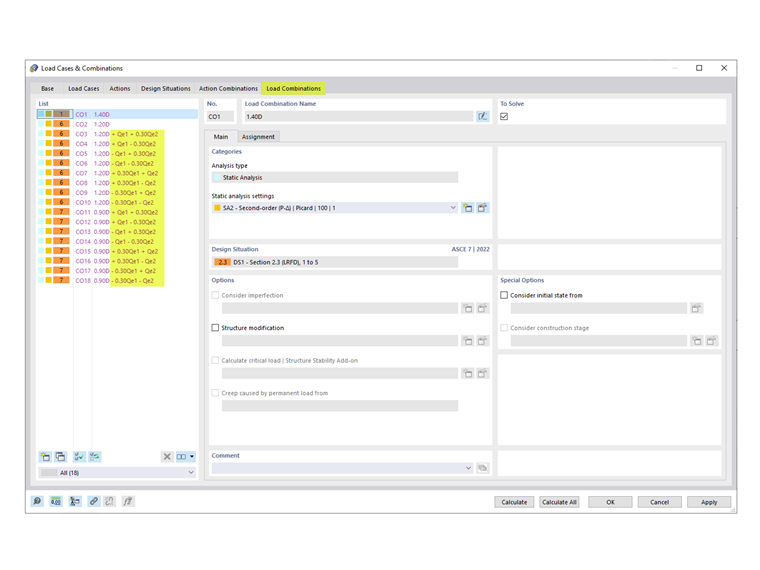

4) Wygenerowane CO wraz ze współczynnikiem kombinacji ortogonalnej są wymienione w zakładce Kombinacje obciążeń (zdjęcie 4)

Wygenerowane CO ze współczynnikiem kombinacji ortogonalnej

Słowa kluczowe

ASCE 7 kombinacja obciążeń Kombinacja obciążeń Obciążenie sejsmiczne Kombinacja ortogonalna Reguła 100/30
