Ortogonální směrové kombinace podle ASCE 7

Jak mohu při statickém výpočtu na své seizmické zatížení aplikovat postup pro ortogonální směrové kombinace (pravidlo 100% + 30%) podle ASCE 7?


Odpověď:

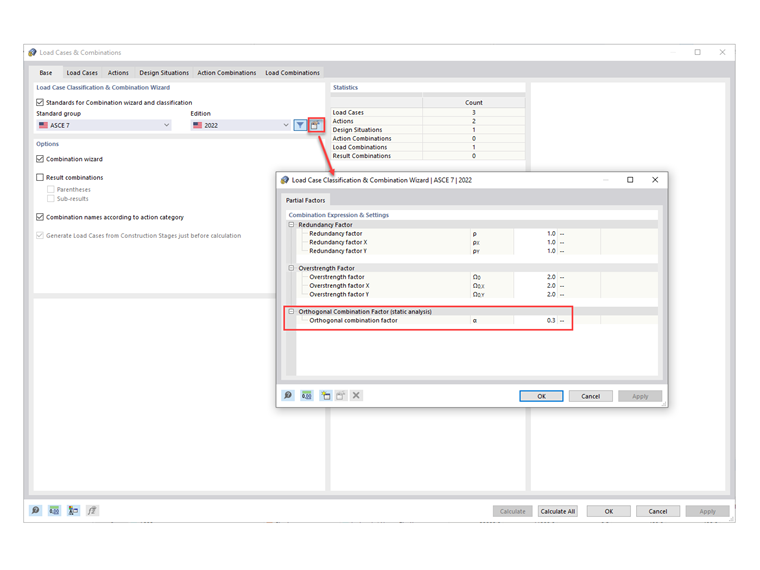

1) Přednastavený součinitel ortogonální kombinace je 0,3 (30%). Tuto hodnotu je možné změnit v Upravit parametry vydání v dialogu Zatěžovací stavy a kombinace (obrázek 1).

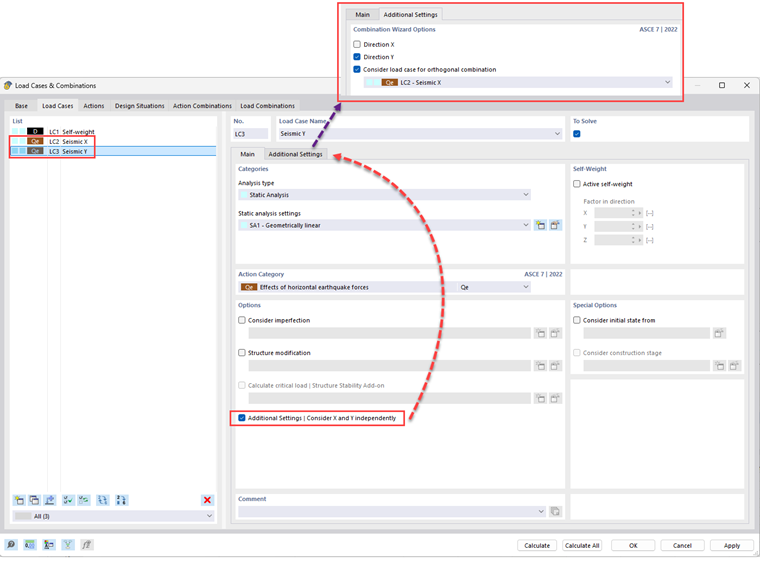

2) V záložce Zatěžovací stavy vytvořte seizmické zatěžovací stavy ve směru X a Y s Qe jako kategorií účinků. V záložce Další nastavení zadejte směr (obrázek 2)

3) V záložce Návrhové situace vyberte tlačítko Upravit generátor kombinací. V záložce Standardní možnosti zkontrolujte, zda je aktivována možnost Uvažovat ortogonální kombinace (obrázek 3).

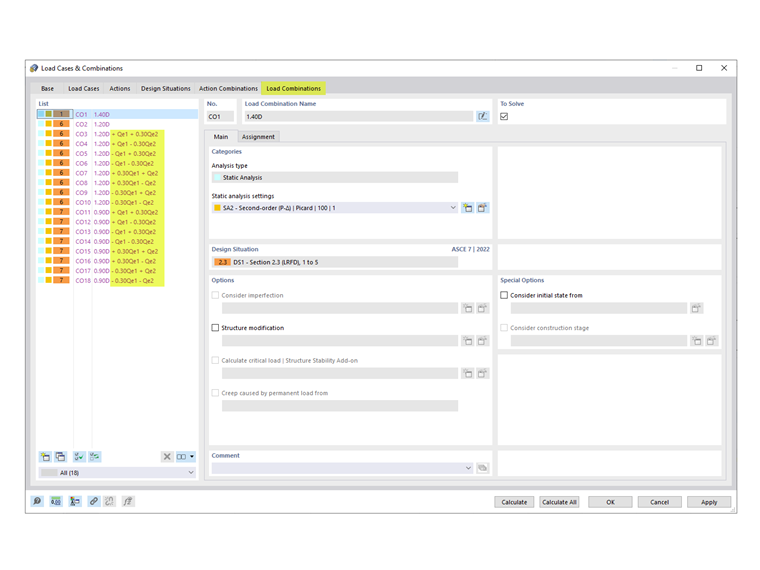

4) Vygenerované KZ včetně těch se součinitelem ortogonální kombinace se zobrazí v záložce Kombinace zatížení (obrázek 4).
