Ten typ generowania tworzy zwykły przypadek obciążenia zawierający imperfekcje. Przypadek obciążenia można modyfikować ręcznie.
W kombinacjach obciążeń ten przypadek obciążenia można następnie połączyć z 'normalnymi' przypadkami obciążeń.
RF-IMP/RSIMP | Używanie imperfekcji zastępczych
Czy mają Państwo jakieś pytania?
Ogólne informacje
Długość: 00:01:53 min
Ogólne informacje
Długość: 00:02:56 min
Długość: 00:08:16 min
Projekt klienta
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:22 min
Baza informacji
Długość: 00:00:55 min
.png?mw=350&hash=29e20d05fc7a2f65beea60b6416aa934bebcf505)
Długość: 00:00:00 min
Długość: 00:00:00 min
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Obliczenia konstrukcji złożonych za pomocą oprogramowania do analizy elementów skończonych są zazwyczaj przeprowadzane na całym modelu. Jednak wznoszenie tego typu konstrukcji jest procesem wieloetapowym, w którym ostateczny stan konstrukcji uzyskuje się poprzez połączenie poszczególnych elementów konstrukcyjnych. Aby uniknąć błędów w obliczeniach ogólnych modeli, należy wziąć pod uwagę wpływ procesu konstrukcyjnego. W programie RFEM 6 jest to możliwe za pomocą rozszerzenia Analiza etapów budowy (CSA).
Standardmäßig werden die ermittelten Werte für die Ordinaten der Einflusslinie als Dezimalzahl mit maximal sechs Nachkommastellen ausgegeben. Für die Einflusslinien der Schnittgrößen ist dies meist ausreichend.
Die Lastart Vorspannung war in den Dlubal-Programmen bislang immer eine Anfangsvorspannung. Es wurde die definierte Lastgröße aufgebracht und je nach Steifigkeit des umliegenden Systems blieb die Vorspannung mehr oder minder als Normalkraft im Seil übrig.
Moduł dodatkowy ocenia deformację wstępną przypadku obciążenia oraz postacie drgań własnych dla analizy stateczności lub analizy dynamicznej. Na podstawie tego początkowego odkształcenia można przeprowadzić wstępne odkształcenie konstrukcji lub utworzyć przypadek obciążenia z równoważnymi imperfekcjami prętów.
Wstępnie odkształcony model początkowy jest przydatny zwłaszcza w przypadku konstrukcji składających się z elementów powierzchniowych i bryłowych (RFEM) oraz prętów. Należy określić tylko maksymalną wartość, do której ma zostać skalowana deformacja. Wszystkie węzły ES lub węzły modelu zostaną przeskalowane z uwzględnieniem początkowego odkształcenia.
Imperfekcje zastępcze są szczególnie przydatne w przypadku konstrukcji belkowych. W dodatkowym oknie można zdefiniować przechyły i wygięcia wstępne prętów i zbiorów prętów. Mogą być generowane automatycznie, zgodnie z normami lub definiowane ręcznie. Dostępne są poniższe normy:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Stosowana jest tylko imperfekcja wynikająca z początkowego odkształcenia na odpowiednim pręcie. Dodatkowo można uwzględnić współczynniki redukcyjne. W ten sposób możliwe jest efektywne zastosowanie imperfekcji.
- Tworzenie wstępnie zdeformowanej siatki ES w RFEM
- Generowanie imperfekcji zastępczych prętów jako obciążeń zastępczych z uwzględnieniem
- współczynniki redukcyjne αu i αm (Eurokod)
- wygięcie wstępne wznosi się zgodnie z krzywymi naprężeń wyboczeniowych
- Odkształcenie konstrukcji spowodowane przemieszczeniem węzłowym
- Generowanie imperfekcji zgodnie z:
- odkształcenia przypadku obciążenia
- kształty wyboczenia z RF-STABILITY/RSBUCK
- Imperfekcje zastępcze na prętach i zbiorach prętów (np. słupy składające się z kilku prętów)
- Wizualizacja wygenerowanych postaci imperfekcji

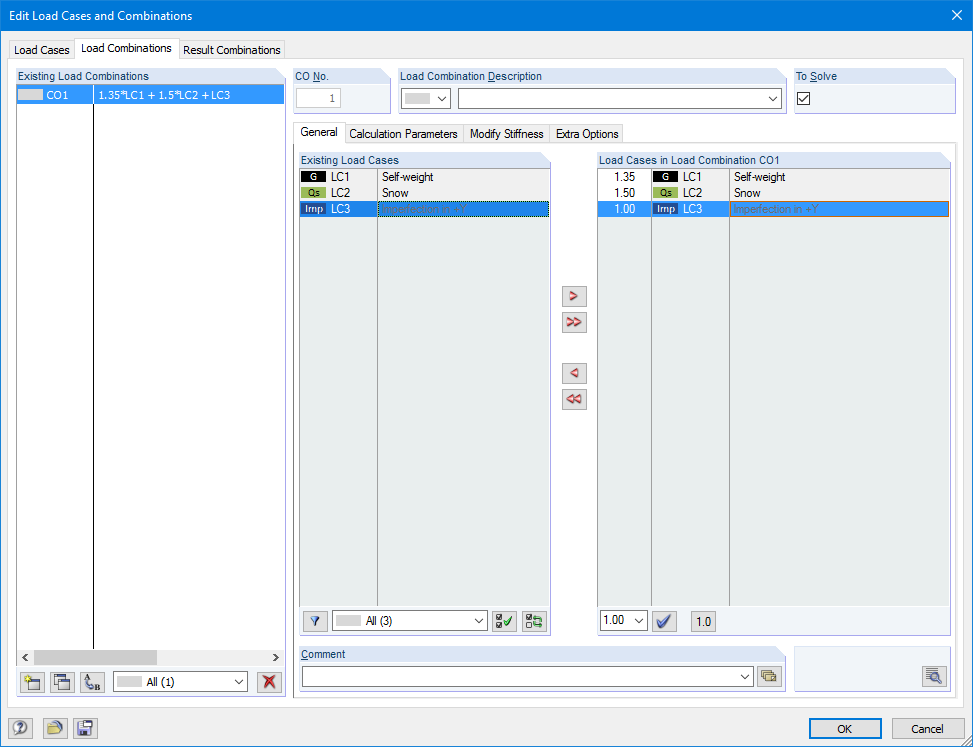

Ten typ generowania tworzy zwykły przypadek obciążenia zawierający imperfekcje. Przypadek obciążenia można modyfikować ręcznie.
W kombinacjach obciążeń ten przypadek obciążenia można następnie połączyć z 'normalnymi' przypadkami obciążeń.
Podczas generowania siatki ES odkształconych w programie RFEM, dane dotyczące przemieszczenia każdego węzła są zapisywane w tle. Jeżeli użytkownik będzie chciał utworzyć grupy obciążeń, może wykorzystać zapisane dane. W celu sprawdzenia wygenerowanych danych, moduł wyświetla odkształcenie początkowe w postaci tabelarycznej i graficznej.
Jeżeli węzły modelu mają zostać przesunięte, współrzędne węzłów są modyfikowane bezpośrednio po wygenerowaniu. Podczas generowania imperfekcji zastępczych moduł generuje normalny przypadek obciążenia wraz z imperfekcjami prętów. Wygenerowane imperfekcje przedstawiane są tabelarycznie i graficznie, pozwalając na ich wygodne sprawdzenie.
