Funkcja produktu

001365 27. czerwca 2018 Ogólne Konstrukcje stalowe Eurokod 3
Ogólne
  • Połączenie typu belka-słup: możliwość wykonania zarówno w postaci połączenia belki z półką słupa, jak również w postaci połączenia słupa z półką belki
  • Połączenie typu belka-belka: możliwość wymiarowania styków belek zarówno w postaci przenoszących moment połączeń z blachą czołową, jak i w postaci sztywnego połączenia nakładkowego
  • Możliwość automatycznego eksportu danych modelu i obciążeń z programu RFEM lub RSTAB
  • Rozmiary śrub od M12 do M36 oraz klasy wytrzymałości 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 i 10.9 (o ile dana klasa wytrzymałości jest dostępna w wybranym załączniku krajowym)
  • Niemal dowolne rozstawy otworów i odległości od brzegów (program sprawdza dopuszczalne rozstawy)
  • Wzmocnienie belek na górnej lub dolnej powierzchni za pomocą skosów lub żeber usztywniających
  • Połączenie z blachą czołową wystającą lub niewystającą
  • Możliwość obliczania połączeń na samo zginanie, samą siłę osiową (styk rozciągany) lub kombinację siły osiowej i zginania
  • Obliczanie sztywności połączeń i sprawdzanie, czy dane połączenie jest przegubowe, podatne czy sztywne

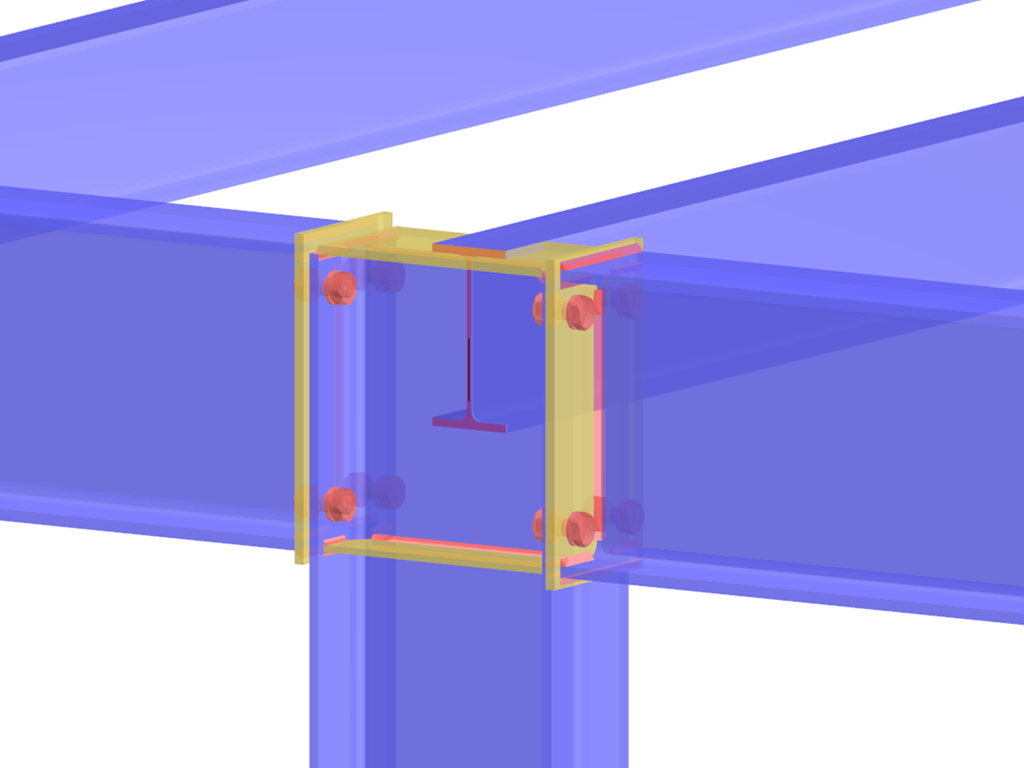

Połączenie z blachą czołową w konfiguracji belka-słup
  • Połączone belki lub słupy mogą być wzmocnione jednostronnie za pomocą skosów lub też jedno- lub dwustronnie przy użyciu żeber usztywniających
  • Szeroki wybór dostępnych usztywnień połączenia (np. pełne lub niepełne żebra środnika)
  • Możliwość zastosowania nawet dziesięciu śrub poziomych i czterech śrub pionowych
  • Element przyłączany może być profilem dwuteowym o stałym lub zmiennym przekroju
  • Obliczenia:
    • Nośność połączonej belki (np. nośność blachy środnika przy ścinaniu i rozciąganiu)
    • Nośność blachy czołowej belki (np. króciec teowy poddany rozciąganiu)
    • Nośność spoin blachy czołowej
    • Nośność słupa w obszarze połączenia (np. pas słupa poddany zginaniu – króciec teowy)
    • Wszystkie obliczenia są przeprowadzane w oparciu o normę EN 1993-1-8 lub EN 1993-1-1.
Styk z blachą czołową przenoszący moment zginający
  • Dwa lub cztery pionowe rzędy śrub i nawet 10 poziomych rzędów śrub
  • Łączone belki mogą być wzmocnione jednostronnie za pomocą skosów lub też jedno- lub dwustronnie przy użyciu żeber usztywniających
  • Elementy przyłączane mogą być profilami dwuteowymi o stałym lub zmiennym przekroju
  • Obliczenia:
    • Nośność łączonych belek (np. nośność blach środnika przy ścinaniu i rozciąganiu)
    • Nośność blach czołowych belek (np. króciec teowy poddany rozciąganiu)
    • Nośność spoin blach czołowych
    • Nośność śrub w blasze czołowej (kombinacja rozciągania i ścinania)
Sztywny styk z nakładkami
  • W połączeniu z blachą pasów możliwość zastosowania nawet do 10 rzędów śrub
  • W połączeniu ze środnikiem możliwość zastosowania nawet do 10 rzędów śrub w kierunku pionowym i poziomym
  • Materiał nakładek może być inny niż materiał belek
  • Obliczenia:
    • Nośność łączonych belek (np. przekrój netto w strefie rozciągania)
    • Nośność blach nakładkowych (np. przekrój netto poddany rozciąganiu)
    • Nośność pojedynczych śrub oraz grup śrub (np. obliczanie nośności pojedynczych śrub na ścinanie w jednej płaszczyźnie)
