RF-/JOINTS Steel - Rigid | Základní vlastnosti

V tomto příspěvku analyzujeme vliv tuhosti spoje na stanovení vnitřních sil a také posouzení spojů na příkladu dvoupodlažního ocelového rámu.

V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.

Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).

Obecné

• Kategorie spoje Nosník na sloup: možnost připojení nosníku na pásnici sloupu i připojení sloupu k pásnici nosníku
• Kategorie spoje Nosník na nosník: návrh přípoje nosníku jako spoje s čelními deskami přenášející momenty v obou směrech a tuhý spoj s příložkami
• Automatický export modelu a údajů o zatížení z programu RFEM nebo RSTAB
• Velikosti šroubů od M12 do M36 s pevnostními stupni 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 a 10.9, pokud jsou ve vybrané národní příloze k dispozici stupně pevnosti
• Libovolná rozteč otvorů pro šrouby a vzdálenosti od okraje (kontrola povolených vzdáleností)
• Zesílení nosníku s náběhy nebo výztuhami na horní a dolní ploše
• Připojení čelní deskou s přesahy nebo bez nich
• Spojení s čistě ohybovým namáháním, čistě normálovou silou (tahový spoj) nebo kombinací normálové síly a ohybu je možné
• Výpočet tuhostí spojů a kontrola, zda existuje kloubový, polotuhý nebo tuhý spoj

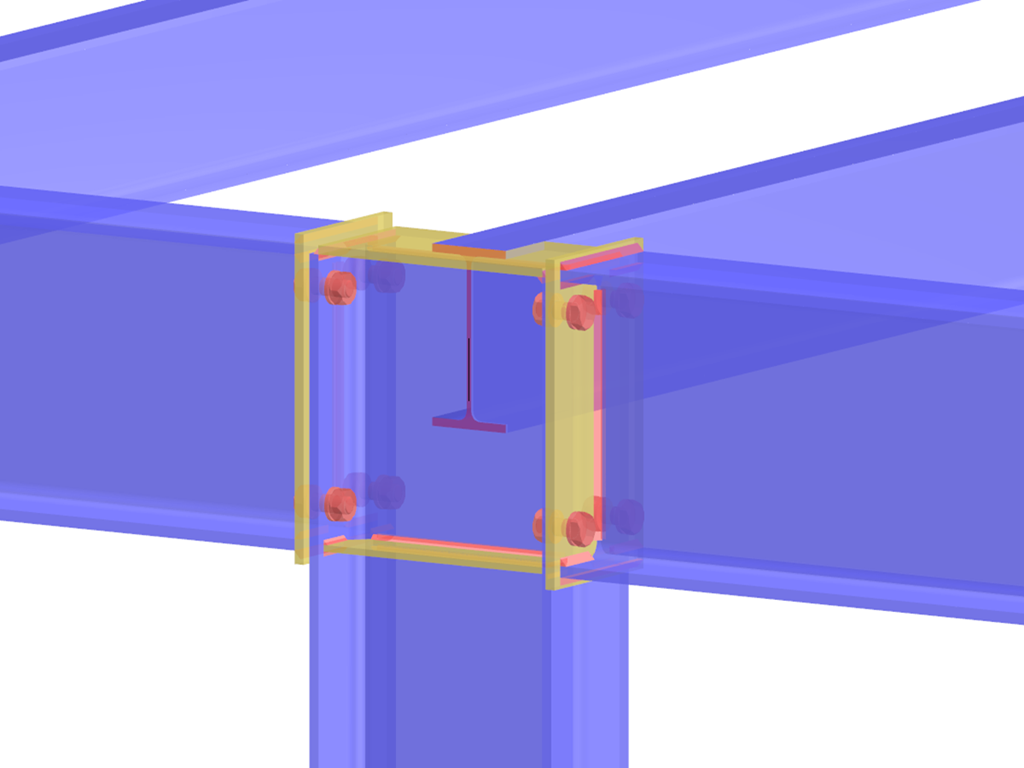

Přípoj s čelní deskou pro spoj Nosník na sloup

• Spojované nosníky nebo sloupy mohou být vyztuženy jednostrannými náběhy nebo oboustrannými výztuhami
• Široká škála možných výztuh přípoje (například kompletní nebo neúplné výztuhy stojiny)
• Až deset vodorovných a čtyři vertikální řady šroubů
• Připojený objekt může být I-profil s konstantním nebo proměnným průřezem
• Posouzení:
  • Mezní stav únosnosti připojeného nosníku (například smyková nebo tahová únosnost stojiny)
  • Mezní stav únosnosti čelní desky na nosníku (např. T-profil při namáhání v tahu)
  • Mezní stav únosnosti svarů na čelní desce
  • Mezní stav únosnosti sloupu v oblasti spoje (např. ohybová pásnice sloupu - T-profil)
  • Všechna posouzení jsou v souladu s ČSN EN 1993-1-8 a ČSN EN 1993-1-1;

Přípoj s momentově tuhou čelní deskou

• Dvě nebo čtyři svislé a až 10 vodorovných řad šroubů
• Nosníky mohou být zesíleny jednostranným náběhem nebo výztuhami na jedné či obou stranách
• Připojené objekty mohou být I-průřezy s konstantním nebo proměnným profilem
• Posouzení:
  • Mezní stav únosnosti připojených nosníků (například smyková nebo tahová únosnost stojiny)
  • Mezní stav únosnosti čelních desek na nosníku (např. T-profil při namáhání v tahu)
  • Mezní stav únosnosti svarů na čelní desce
  • Mezní stav únosnosti šroubů v čelní desce (kombinace napětí a smyku)

Tuhý přípoj s příložkami

• Pro připojení příložky na přírubu lze použít až deset řad šroubů za sebou
• Pro připojení příložky na stojinu lze použít až deset řad šroubů ve svislém a vodorovném směru
• Materiál příložky může být odlišný od materiálu nosníků
• Posouzení:
  • Mezní stav únosnosti nosníků přípoje (např. oslabený průřez v tažené oblasti)
  • Mezní stav únosnosti příložek (např. oslabený průřez při namáhání v tahu)
  • Mezní stav únosnosti jednotlivých šroubů a skupin šroubů (např. posouzení smykové únosnosti jednotlivého šroubu)

V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.

• Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
• Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
• Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
• Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
• Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
• Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
• Posouzení štíhlostních poměrů sloupů a ztužení
