Nelle tabelle dei risultati della categoria Calcolo tensione-deformazione, vengono visualizzati i risultati del
calcolo della capacità portante
. Queste tabelle vengono visualizzate quando il pulsante
nella barra degli strumenti delle tabelle è attivato.
I risultati sono ordinati nelle schede in base ai seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Oggetti (collegamenti, nodi, componenti)
Le singole tabelle possono essere visualizzate o nascoste tramite il gestore delle tabelle dei risultati .
Utilizzazioni in base alla situazione di progetto
La tabella Utilizzazioni in base alle situazioni di progetto di solito non viene visualizzata. Tuttavia, consente una rapida panoramica dei risultati – non solo quando si esaminano diverse situazioni di progetto.
Nella tabella sono indicati i controlli rilevanti da tutte le combinazioni di carico esaminate.
Utilizzazioni in base al carico

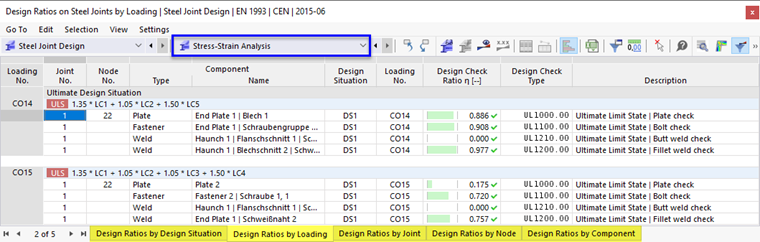

La tabella Utilizzazioni in base al carico elenca i controlli ordinati in base ai risultati delle combinazioni di carico. È illustrata nell'immagine Tabella dei risultati 'Calcolo tensione-deformazione'.
Utilizzazioni in base a collegamento / nodo / componente

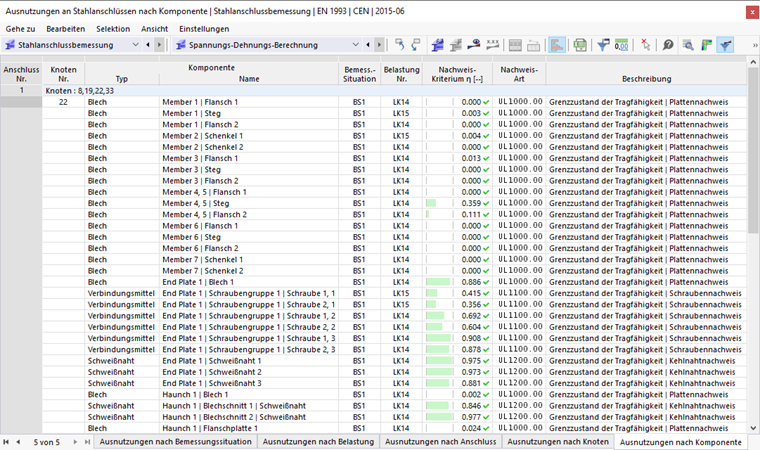

In ulteriori tabelle, puoi valutare le utilizzazioni in base a criteri specifici. La tabella Utilizzazioni in base a collegamento contiene i risultati massimi per tutti i nodi che sono stati esaminati in un tipo di collegamento.
Per un'analisi dettagliata, sono disponibili anche i controlli per ogni nodo o i risultati delle singole componenti.
È possibile visualizzare i dettagli dei controlli per un controllo specifico con un doppio clic nella riga del controllo. In alternativa, usa il pulsante
nella barra degli strumenti delle tabelle.
Filtro dei risultati

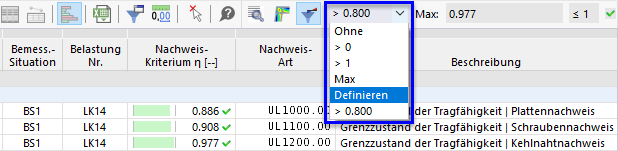

Con le opzioni di filtro sulla destra nella barra degli strumenti delle tabelle, puoi controllare l'uscita dei risultati in base a criteri specifici. Nell'elenco sono disponibili diverse opzioni.
Con l'opzione Max viene visualizzato solo il controllo rilevante di tutti gli oggetti. Puoi anche utilizzare filtri personalizzati: seleziona l'opzione Definire e inserisci il valore limite nel formato '> #.##' (# rappresenta cifre). In questo modo, nella tabella verranno visualizzate solo le utilizzazioni che sono maggiori del valore definito dall'utente.
