W wynikowych tabelach kategorii Obliczenia naprężeń-i-odkształceń prezentowane są wyniki
obliczeń nośności
. Tabele te wyświetlane są, gdy w belce narzędzi tabel włączony jest przycisk
.
Wyniki są sortowane na zakładkach według następujących kryteriów:
- Obciążenia (sytuacje projektowe, kombinacje obciążeń)
- Obiekty (połączenia, węzły, komponenty)
Poszczególne tabele można włączać lub wyłączać za pomocą Menadżera tabel wynikowych .
Wykorzystania według sytuacji projektowej
Tabela Wykorzystania według sytuacji projektowych zazwyczaj nie jest wyświetlana. Umożliwia jednak szybki przegląd wyników – nie tylko wtedy, gdy analizujesz kilka sytuacji projektowych.
W tabeli podane są kluczowe weryfikacje ze wszystkich analizowanych kombinacji obciążeń.
Wykorzystania według obciążenia

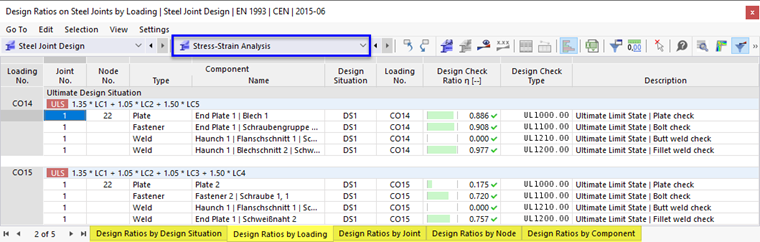

Tabela Wykorzystania według obciążenia wypisuje weryfikacje uporządkowane według wyników kombinacji obciążeń. Przedstawiona jest na obrazie Tabele wynikowe 'Obliczenia naprężeń-i-odkształceń'.

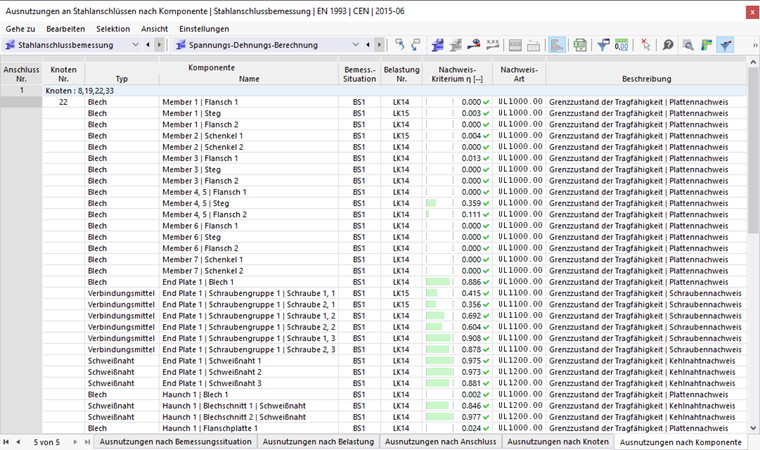

Wykorzystania według połączenia / węzła / komponentu
W kolejnych tabelach można analizować wykorzystania według określonych kryteriów. Tabela Wykorzystania według połączenia zawiera maksymalne wyniki dla wszystkich węzłów rozpatrywanych w typie połączenia.
Do szczegółowej analizy dostępne są również weryfikacje dla każdego węzła lub wyniki poszczególnych komponentów.
Możesz wyświetlić Szczegóły weryfikacji dla określonej weryfikacji poprzez dwukrotne kliknięcie w linię weryfikacji. Alternatywnie, użyj przycisku
w belce narzędzi tabel.
Filtrowanie wyników

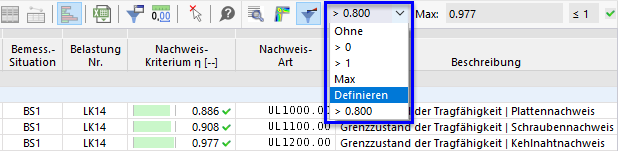

Za pomocą opcji filtrowania po prawej stronie belki narzędzi tabel można kontrolować wyjście wyników według określonych kryteriów. W liście dostępne są różne opcje do wyboru.
Opcja Max wyświetla jedynie kluczową weryfikację dla wszystkich obiektów. Można również używać własnych filtrów: wybierz opcję Zdefiniuj i wprowadź wartość graniczną w formacie '> #.##' (# oznacza cyfry). W ten sposób w tabeli będą wyświetlane jedynie wykorzystania większe od zdefiniowanej wartości użytkownika.
