Výpočet napětí a přetvoření

Ve výsledkových tabulkách kategorie Výpočet napětí-deformace jsou uvedeny výsledky výpočtu únosnosti . Tyto tabulky se zobrazí, pokud je v panelu nástrojů tabulek aktivováno tlačítko .

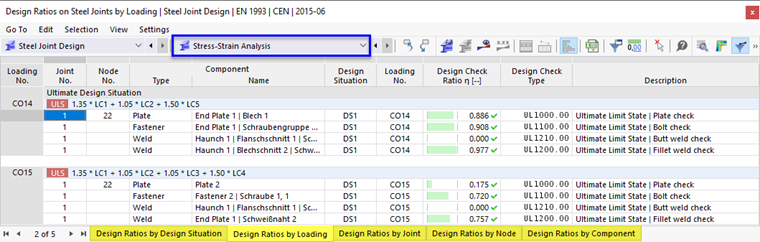

Tabulky výsledků "Analýza napětí-přetvoření" pro posouzení ocelových přípojů

Výsledky jsou v záložkách řazeny podle následujících kritérií:

• Zatížení (situační návrhy, kombinace zatížení)
• Objekty (spoje, uzly, komponenty)

Jednotlivé tabulky lze zapnout nebo vypnout pomocí správce výsledkových tabulek .

Využití podle návrhové situace

Tabulka Využití podle návrhové situace se obvykle nezobrazuje. Umožňuje však rychlý přehled o výsledcích – nejen když zkoumáte několik návrhových situací.

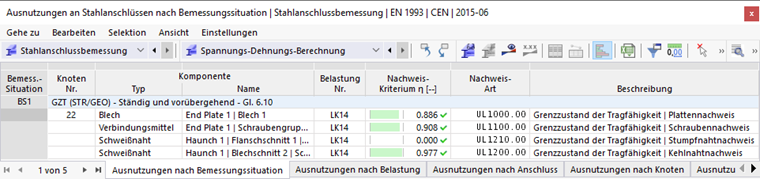

Využití po návrhových situacích

V tabulce jsou uvedeny rozhodující posouzení ze všech zkoumaných kombinací zatížení.

Využití podle zatížení

Tabulka Využití podle zatížení seřazuje posouzení podle výsledků kombinací zatížení. Je zobrazena na obrázku Výsledkové tabulky 'Výpočet napětí-deformace'.

Využití podle spojení / uzlu / komponentu

V dalších tabulkách můžete využití vyhodnotit podle specifických kritérií. Tabulka Využití podle spojení obsahuje maximální výsledky pro všechny uzly, které byly vyšetřovány v daném typu spoje.

Pro podrobnou analýzu jsou k dispozici také posouzení pro každý uzel nebo výsledky jednotlivých komponentů.

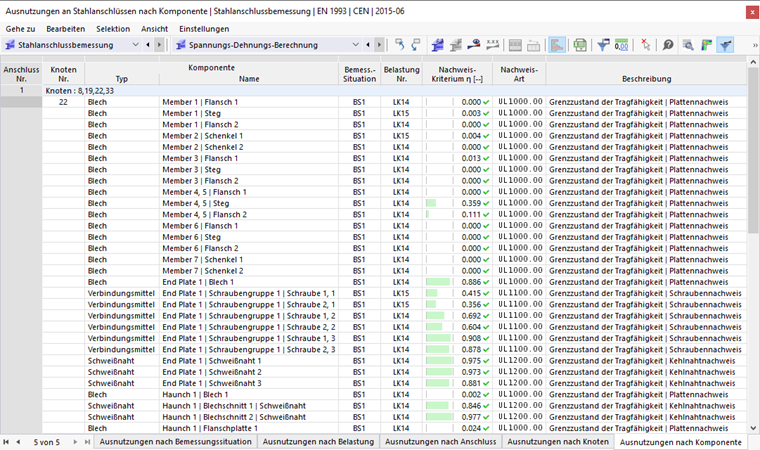

Využití po komponentách

Filtr výsledků

Díky možnostem filtrování vpravo v panelu nástrojů tabulek můžete řídit výstup výsledků podle specifických kritérií. K dispozici je několik možností.

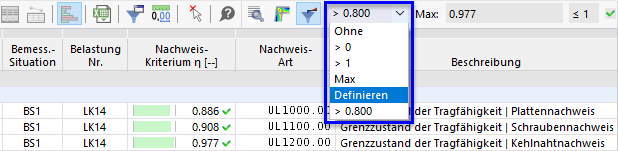

Možnosti filtrování výsledků

Volbou Max bude zobrazeno pouze rozhodující posouzení ze všech objektů. Můžete však také použít vlastní filtry: Zvolte možnost Definovat a zadejte limitní hodnotu ve formátu '> #.##' (# představuje číslice). V tabulce se zobrazí pouze využití větší než uživatelsky definovaná hodnota.
