Les tableaux de résultats de la catégorie Analyse contrainte-déformation affichent les résultats de la
vérification à l’ELU
sont affichés. Ces tableaux apparaissent lorsque le bouton
dans la barre d’outils du tableau est activé.
Les résultats sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Objets (assemblages, nœuds, composants)
Les différents tableaux peuvent être affichés ou masqués via le gestionnaire de tableaux de résultats .

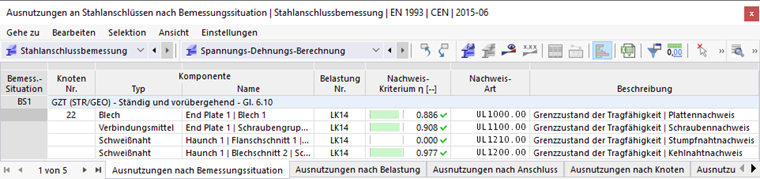

Ratios de vérification par situation de projet
Le tableau Ratios de vérification par situation de projet n’est généralement pas affiché. Toutefois, il permet d’obtenir un aperçu rapide des résultats, pas seulement lorsque vous examinez plusieurs situations de projet.
Le tableau indique les vérifications déterminantes de toutes les combinaisons de charges examinées.
Ratios de vérification par chargement

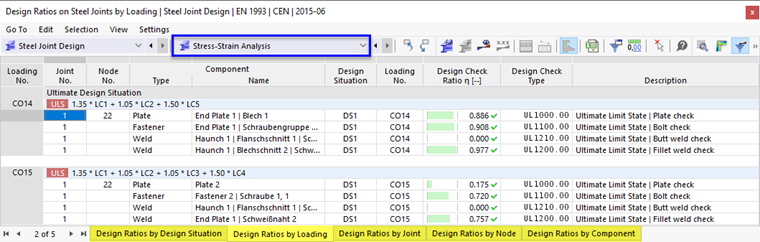

Le tableau Ratios de vérification par charge liste les vérifications classées par résultats des combinaisons de charges. Il est illustré dans l’image Tableaux de résultats « Analyse contrainte-déformation ».
Ratios de vérification par assemblage / nœud / composant
Dans d’autres tableaux, vous pouvez évaluer les ratios de vérification selon certains critères. Le tableau Ratios de vérification par assemblage contient les résultats maximaux pour tous les nœuds examinés dans un type d’assemblage.
Pour une évaluation détaillée, les vérifications pour chaque nœud ou les résultats des composants individuels sont également disponibles.
Vous pouvez afficher les détails des vérifications pour une vérification spécifique avec un double-clic sur la ligne de vérification. Vous pouvez également cliquer sur
dans la barre d’outils du tableau.

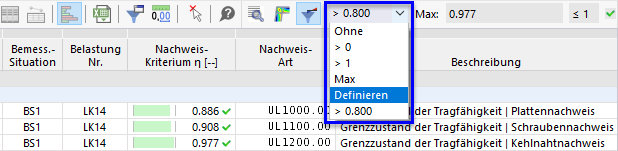

Filtres de résultats
Avec les options de filtrage à droite dans la barre d’outils du tableau, vous pouvez contrôler l’affichage des résultats selon certains critères. Une liste propose différentes options.
Avec l’option Max, seule la vérification déterminante de tous les objets est affichée. Vous pouvez également utiliser vos propres filtres : sélectionnez l’option Définir et saisissez ensuite la valeur limite au format > #.## (# représente les chiffres). Cela affichera dans le tableau uniquement les ratios de vérification supérieurs à la valeur définie par l’utilisateur.
