Las tablas de resultados de la categoría Análisis tensión-deformación muestran los resultados del
Análisis de capacidad de carga
cuadro de diálogo. Estas tablas se muestran al hacer clic en el botón
en la barra de herramientas de la tabla.
Los resultados se ordenan en las pestañas según los siguientes criterios:
- Cargas (situaciones de proyecto, combinaciones de carga)
- Objetos (uniones, nudos, componentes)
Puede vincular las tablas individuales utilizando el comando Administrador de tablas de resultados .

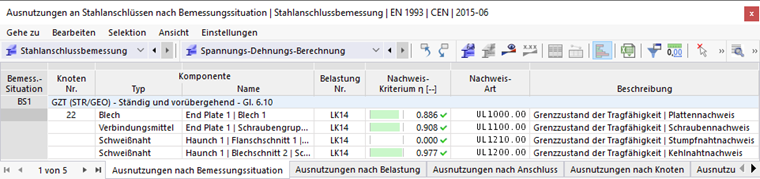

Razones de tensiones por situación de proyecto
La tabla Razones de tensiones por situaciones de proyecto normalmente no se muestra. Sin embargo, permite una visión general rápida de los resultados, y no solo cuando se analizan varias situaciones de proyecto.
La tabla muestra las comprobaciones de diseño determinantes de todas las combinaciones de carga analizadas.

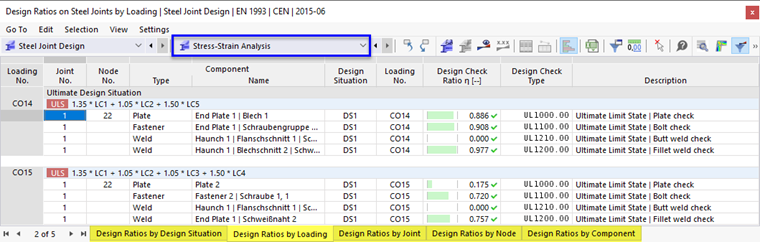

Razones de tensiones por carga
La tabla Razones de tensiones por carga se muestra en la imagen Tablas de resultados'Análisis tensión-deformación'. Enumera las comprobaciones de diseño ordenadas por los resultados de las combinaciones de carga.

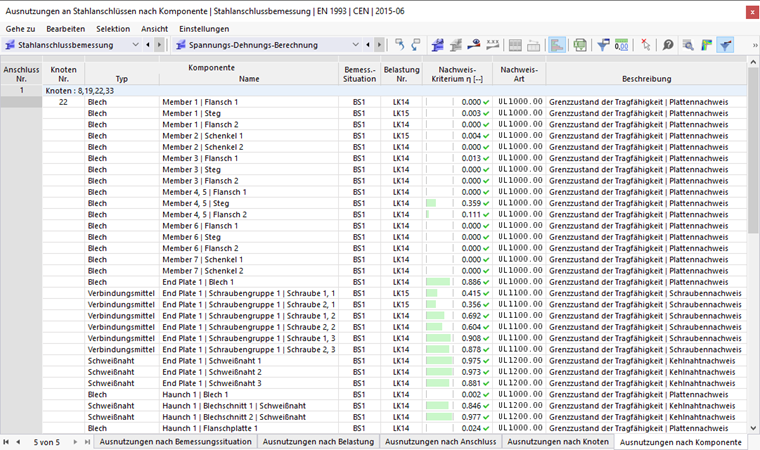

Razones de tensiones por unión/nudo/componente
En otras tablas, puede evaluar específicamente las razones de tensiones según ciertos criterios. La tabla Razones de tensiones por unión contiene los resultados máximos para todos los nudos que se han analizado en un tipo de unión.
Para una evaluación detallada, también están disponibles las comprobaciones de diseño para cada nudo o los resultados de los componentes individuales.

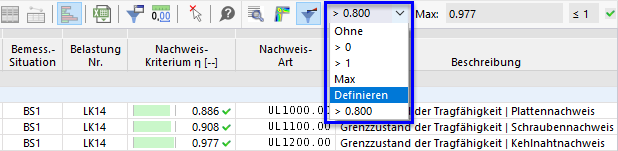

filtro de resultados
Las opciones de filtro en la barra de herramientas de la tabla le permiten controlar la salida de resultados según criterios específicos. Hay varias opciones disponibles para su selección en la lista.
La opción Máx . solo muestra el cálculo determinante de todos los objetos. Sin embargo, también puede usar sus propios filtros: Seleccione la opción Definir e introduzca el valor límite en el formato '> #.##' (#significa dígitos). Por lo tanto, solo se muestran en la tabla las razones mayores que el valor definido por el usuario.
