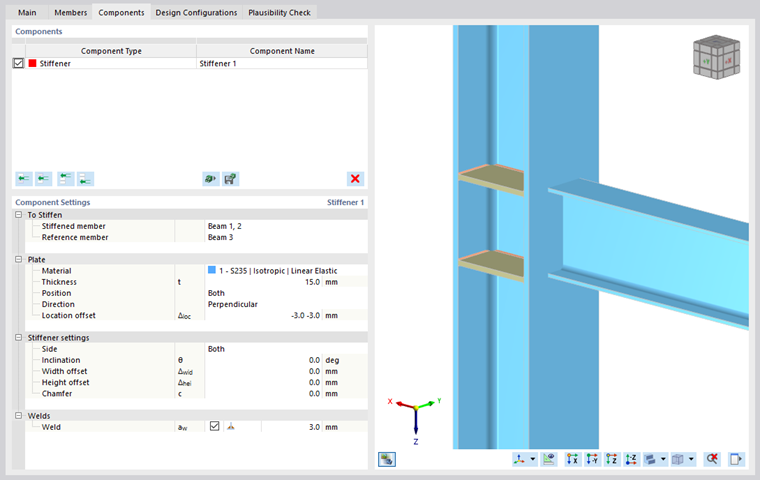

Un rigidizador es un componente que le permite insertar placas de rigidización en perfiles de sección abierta.

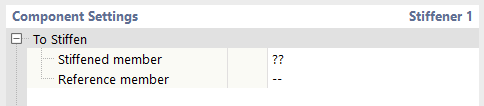

Reforzar
La primera categoría de la configuración del componente gestiona las definiciones de la barra rigidizada y la barra de referencia.
La barra rigidizada es obligatoria. Se puede elegir entre todas las barras conectadas al nudo. La barra de referencia es opcional. Esta opción es útil en los casos en que la posición de los rigidizadores está relacionada con las placas de una barra de referencia.
Placa
La categoría siguiente controla la definición de la placa de refuerzo. Seleccione el material de la placa de los materiales definidos o cree un nuevo material. Luego introduzca el espesor de la placa.
La forma y las dimensiones iniciales de la placa se crean automáticamente dependiendo del perfil de la barra rigidizada. La categoría 'Placa' muestra diferentes elementos, en función de haber o no elegido una barra de referencia.

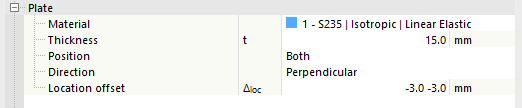

Una vez haya seleccionado una barra de referencia, habrán varias opciones para definir la 'Posición' de la placa: "Centro", "Superior", "Inferior" y "Ambos". Puede usarlos para mover el rigidizador según la posición de una barra de referencia. Además, la opción 'Placa de barra' le permite alinear el rigidizador con las placas de barra de referencia.
Las opciones de 'Dirección' le permiten elegir si el rigidizador se inserta paralelo o perpendicular a la barra de referencia. Si desea colocar el rigidizador a lo largo de la barra rigidizada, puede definir la 'Desviación de la posición' adecuada.
No seleccionar ninguna barra de referencia reduce las opciones. Las opciones de | 'Distancia entre números' le permiten elegir el número de rigidizadores y el espaciado entre ellos en la dirección de la línea central de la barra rigidizada.

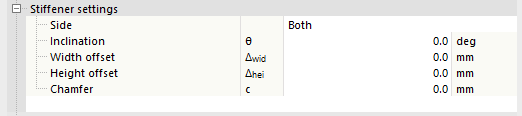

Configuración del refuerzo
En esta categoría, puede editar la posición y la forma del rigidizador.
Utilice las opciones de 'Cara' para definir qué cara de la barra hay que reforzar: 'Izquierda ', 'Derecha' o 'Ambas'. Si es apropiado, puede rotar el rigidizador introduciendo el ángulo de 'Inclinación'.
La 'Desviación de la anchura', así como la 'Desviación de la altura' se pueden utilizar para reducir el tamaño de las placas de refuerzo desviándolas de las placas de barras rigidizadas. Las opciones de 'Achaflanar' le permiten modificar las esquinas de las placas, característico de los rigidizadores.
Soldaduras
La última categoría controla las soldaduras que se utilizan globalmente para todos los bordes del rigidizador. Si desactiva la casilla de verificación, no se aplicará ninguna soldadura.
Al seleccionar el espacio a la derecha de la casilla de verificación, encontrará una lista en la que puede elegir el tipo de soldadura. Hay varios tipos de soldaduras en ángulo y soldaduras a tope disponibles. Para las soldaduras en ángulo, se debe definir cada espesor.
