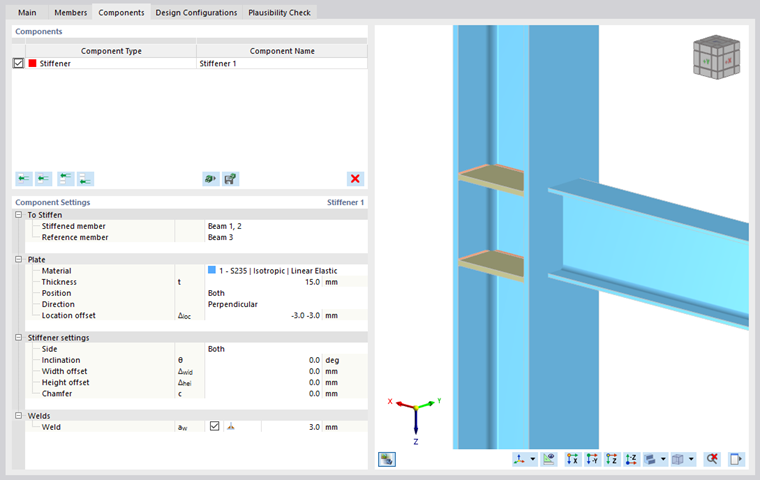

Usztywnienie jest komponentem, który umożliwia wstawianie płyt usztywniających w otwarte profile przekroju.
Do usztywnienia

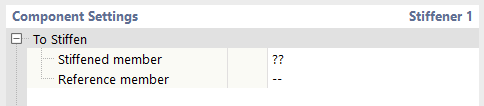

Pierwsza kategoria ustawień komponentu umożliwia zarządzanie definicjami pręta usztywnionego i pręta odniesienia.
Usztywniony pręt jest obowiązkowy. Można go wybrać spośród wszystkich prętów połączonych z węzłem. Pręt odniesienia jest opcjonalny. Opcja ta jest przydatna w przypadkach, gdy położenie usztywnień jest związane z płytami pręta odniesienia.
Typ pręta
Płyta
Kolejna kategoria kontroluje definicję płyty usztywniającej. Wybierz materiał płyty spośród zdefiniowanych materiałów lub utwórz nowy materiał. Następnie wprowadź grubość płyty.
Początkowy kształt i wymiary płyty są tworzone automatycznie w zależności od profilu usztywnionego pręta. Kategoria 'Płyta' zawiera różne elementy, w zależności od tego, czy wybrano pręt odniesienia, czy nie.

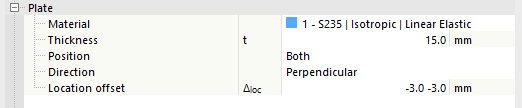

Po wybraniu pręta odniesienia istnieje kilka możliwości zdefiniowania 'Położenia' płyty: „Środek”, „Górny”, „Dolny” i „Oba”. Za ich pomocą można przesuwać usztywnienie w zależności od położenia pręta odniesienia. Ponadto opcja 'Prętowa' umożliwia zrównanie usztywnienia z płytami pręta odniesienia.
Opcje 'Kierunek' pozwalają wybrać, czy usztywnienie ma być wstawiane równolegle do pręta odniesienia, czy też prostopadle do niego. Aby umieścić usztywnienie wzdłuż usztywnionego pręta, można zdefiniować odpowiednie 'odsunięcie położenia'.
Jeżeli nie wybrano pręta odniesienia, dostępne są zredukowane opcje. 'Liczba | Opcje Odległość' umożliwiają wybór liczby usztywnień i ich rozstawu w kierunku osi usztywnionego pręta.
Ustawienia usztywnienia

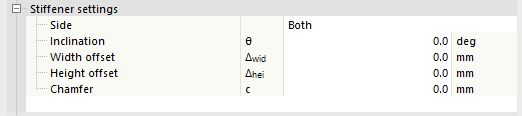

W tej kategorii można edytować położenie i kształt usztywnienia.
Za pomocą opcji 'Bok' można zdefiniować, który bok pręta ma zostać usztywniony: 'Lewy', 'Prawy' lub 'Oba'. W razie potrzeby można obrócić usztywnienie, wprowadzając kąt 'Pochylenia'.
'Odsunięcie szerokości' i 'Odsunięcie wysokości' może zostać użyte do zmniejszenia rozmiaru płyt usztywniających poprzez odsunięcie ich od usztywnionych płyt prętowych. Opcje 'Fazowanie' umożliwiają modyfikację narożników płyt, co jest typowe dla usztywnień.
Spoiny
Ostatnia kategoria kontroluje spoiny, które są używane globalnie dla wszystkich krawędzi usztywnienia. W przypadku usunięcia zaznaczenia z pola wyboru spoina nie zostanie zastosowana.
Po zaznaczeniu przestrzeni po prawej stronie pola wyboru pojawia się lista, z której można wybrać typ spoiny. Dostępnych jest kilka typów spoin pachwinowych i doczołowych. W przypadku spoin pachwinowych należy zdefiniować każdą grubość.
