Eine Steife ist eine Komponente, mit der Sie Versteifungsplatten in offene Profile einfügen können.
Zu versteifen

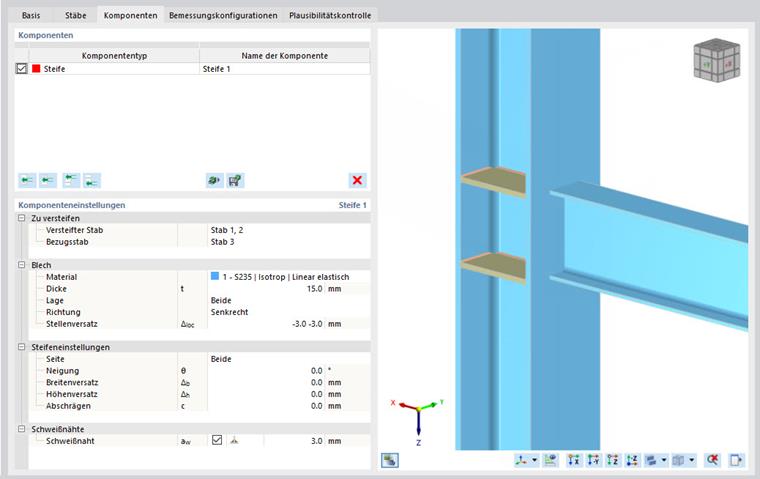

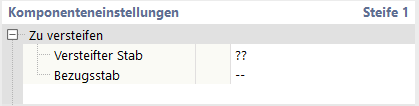

Die erste Kategorie der Komponenteneinstellungen verwaltet die Definitionen des zu versteifenden Stabes und des Referenzstabes.
Der auszusteifende Stab ist obligatorisch. Es kann aus allen mit dem Knoten verbundenen Stäben ausgewählt werden. Der Referenzstab ist optional. Diese Option ist nützlich, wenn die Position der Versteifungen mit den Platten eines Referenzelements zusammenhängt.
Blech

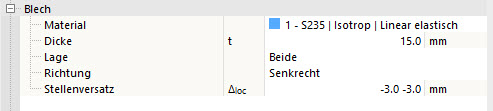

Die nachfolgende Kategorie steuert die Definition der Versteifungsplatte selbst. Wählen Sie das Plattenmaterial aus den definierten Materialien aus oder erstellen Sie ein neues Material. Geben Sie dann die Dicke der Steife ein.
Die anfängliche Form und die Abmessungen der Platte werden automatisch erstellt, abhängig vom Profil des versteiften Bauteils. Die Kategorie Blech zeigt verschiedene Elemente an, je nachdem, ob ein Referenzbauteil ausgewählt wurde oder nicht.
Wenn Sie ein Referenzelement ausgewählt haben, stehen Ihnen mehrere Optionen zur Definition der Lage der Platte zur Verfügung: Mitte, Obere, Untere oder Beide. Mit diesen Optionen können Sie die Versteifung je nach Position eines Referenzelements verschieben. Darüber hinaus können Sie mit der Option Stabplatte die Versteifung an einer Referenzstabplatte ausrichten.
Mit den Optionen „Richtung“ können Sie auswählen, ob die Versteifung parallel zum Referenzbauteil oder senkrecht dazu eingefügt werden soll. Wenn Sie die Versteifung entlang des versteiften Stabes positionieren möchten, können Sie den entsprechenden Versatz definieren.
Wenn kein Bezugsstab ausgewählt ist, stehen weniger Optionen zur Verfügung. Mit den Optionen Anzahl | Abstand können Sie die Anzahl der Versteifungen und den Abstand zwischen ihnen in Richtung der Mittellinie des versteiften Elements auswählen.
Steifeneinstellungen

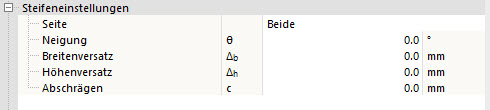

In dieser Kategorie können Sie die Orientierung und Form der Steife bearbeiten.
Verwenden Sie die Option Seite um festzulegen, welche Seite des Elements versteift werden soll: Links, Rechts oder Beide. Bei Bedarf können Sie die Steife drehen, indem Sie den Neigungswinkel eingeben.
Mit Breitenversatz und Höhenversatz können Sie die Größe der Platte(n) reduzieren, indem Sie sie gegenüber den versteiften Bauteilplatten versetzen. Mit den Optionen Abschrägung können Sie die Ecken der Platten modifizieren.
Schweißnähte
Die letzte Kategorie steuert die Schweißnähte, die an den jeweiligen Kanten der Steife erzeugt werden. Wenn Sie ein Kontrollkästchen für eine Kante deaktivieren, wird dort keine Schweißnaht angewendet.
Wenn Sie den Bereich rechts neben dem Kontrollkästchen auswählen, wird eine Liste angezeigt, aus der Sie den Schweißnahttyp auswählen können. Es stehen mehrere Arten von Kehlnähten und Stumpfnähten zur Verfügung. Bei Kehlnähten muss die Dicke definiert werden.
