Raidisseur

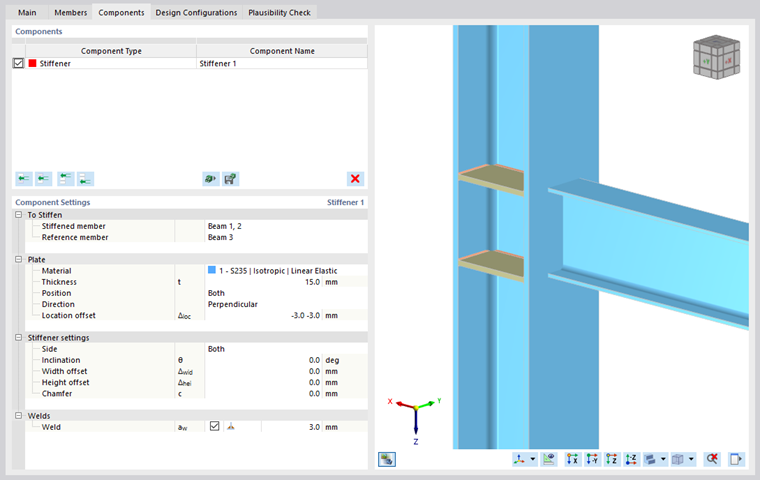

Un raidisseur est un composant permettant d’insérer des plaques de raidissement dans des sections ouvertes.

À raidir

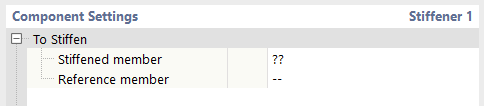

La première catégorie des paramètres du composant permet de gérer les définitions de la barre à raidir et de la barre de référence.

La barre à raidir est obligatoire. Elle peut être sélectionnée parmi toutes les barres connectées au nœud. La barre de référence est optionnelle. Cette option est utile lorsque la position des raidisseurs est liée aux plaques d’un élément de référence.

Informations

Les éléments de référence doivent avoir le type d’élément « Terminé ». Les éléments continus ne peuvent pas être sélectionnés comme éléments de référence.

Plaque

La catégorie suivante contrôle la définition de la plaque de raidissement elle-même. Sélectionnez le matériau de la plaque parmi les matériaux définis ou créez un nouveau matériau. Ensuite, entrez l’épaisseur du raidisseur.

La forme initiale et les dimensions de la plaque sont automatiquement créées en fonction du profil de l’élément raidi. La catégorie Plaque affiche différents éléments, selon qu’un élément de référence a été sélectionné ou non.

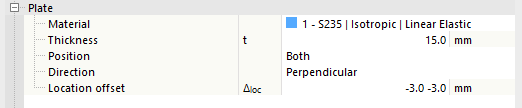

Si vous avez sélectionné un élément de référence, plusieurs options pour définir la position de la plaque sont disponibles : Centre, Supérieur, Inférieur ou Les deux. Ces options vous permettent de déplacer le raidissement en fonction de la position d’un élément de référence. De plus, avec l’option Plaque de barre, vous pouvez aligner le raidissement sur une plaque de barre de référence.

Les options « Direction » vous permettent de décider si le raidisseur doit être inséré parallèlement ou perpendiculairement à l’élément de référence. Si vous souhaitez positionner le raidissement le long de la barre raidie, vous pouvez définir le décalage correspondant.

Si aucune barre de référence n’est sélectionnée, moins d’options sont disponibles. Les options Nombre | Espacements vous permettent de sélectionner le nombre de raidisseurs et l’espacement entre eux dans la direction de l’axe médian de l’élément raidi.

Informations

Les raidisseurs ne peuvent être insérés que dans des sections en I.

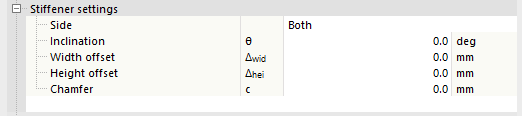

Paramètres de raidisseur

Dans cette catégorie, vous pouvez modifier l’orientation et la forme du raidisseur.

Utilisez l’option Côté pour définir quel côté de l’élément doit être raidi : Gauche, Droite ou Les deux. Au besoin, vous pouvez faire pivoter le raidisseur en entrant l’angle d’inclinaison.

Un Décalage en largeur et un Décalage en hauteur vous permet de réduire la taille des plaques en les décalant par rapport aux plaques de l’élément raidi. Les options Chanfrein vous permettent de modifier les coins des plaques.

Soudures

La dernière catégorie contrôle les soudures générées aux bords respectifs du raidisseur. Si vous décochez une case pour un bord, aucune soudure n’est appliquée à cet endroit.

Si vous sélectionnez la zone à droite de la case, une liste apparaît et vous permet de sélectionner le type de soudure. Plusieurs types de soudures d’angle et de soudures en bout sont disponibles. Pour les soudures d’angle, l’épaisseur doit être définie.
