Caratteristiche
Una travatura reticolare ideale è costituita da aste con i collegamenti nodali costituiti esclusivamente da cerniere di momento, ovvero nessun momento flettente viene trasferito l'una all'altra.
Inoltre, la travatura reticolare ideale è soggetta solo a carichi concentrati sui nodi esterni, quindi né le forze di taglio né i momenti flettenti derivano dai carichi esterni. Se ciò è garantito, solo le forze assiali vengono visualizzate come forze interne.
In realtà, ci sono anche momenti flettenti e forze di taglio nelle aste dovute al loro carico proprio, ovviamente.
Applicazione
Quando si progetta una travatura reticolare, è importante assicurarsi che non vi siano spostamenti esterni o interni. Un triangolo fatto di travi reticolari è considerato staticamente ideale, perché è determinato staticamente e cinematicamente, cioè stabile.

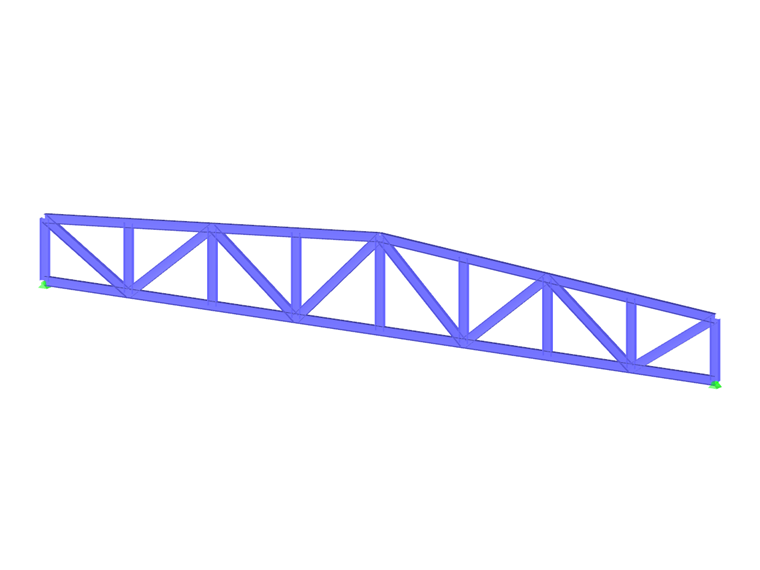

Un esempio di utilizzo di una travatura reticolare in pratica è una trave reticolare, vedere l'immagine 01. Le travi reticolari hanno il vantaggio di colmare grandi campate con un utilizzo di materiale relativamente ridotto, come nelle strutture a guscio dei capannoni logistici, o in dimensioni maggiori, come un ponte ferroviario.
Le capriate sono caratterizzate dalle aste nella parte superiore e inferiore, ovvero le corde superiore e inferiore, nonché dalle aste, dai montanti e dalle diagonali verticali e diagonali di collegamento. Nel caso di una trave reticolare come una trave a campata singola con carico dall'alto, il momento flettente è assorbito dalla compressione nella corda superiore e dalla tensione nella corda inferiore.
Maggiore è la distanza tra le corde superiore e inferiore, maggiore è il braccio di leva di questo momento e minori sono le forze di compressione e trazione nelle corde superiore e inferiore.

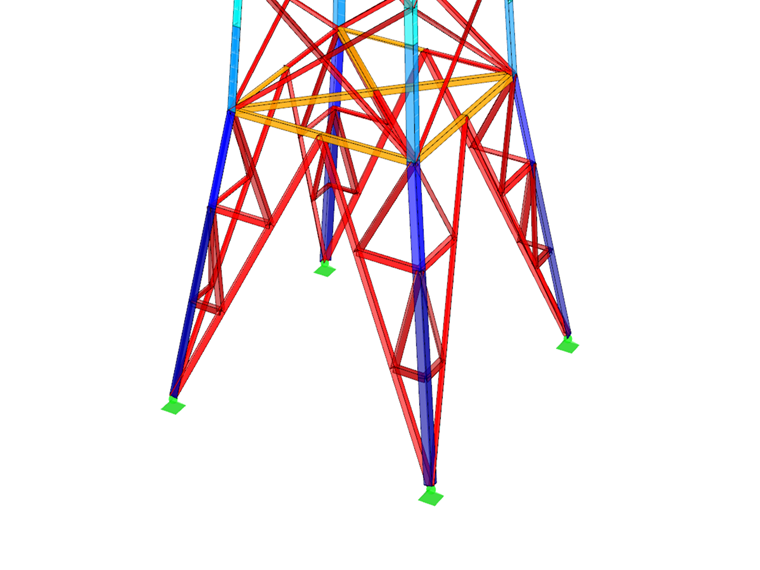

Un altro esempio che viene spesso utilizzato nella pratica è una torre a traliccio, vedi l'immagine 02, ad esempio, la Torre Eiffel a Parigi. Anche con queste strutture a telaio tridimensionali, l'attenzione è rivolta al vantaggio del risparmio di materiale, nonché alla pianificazione e alla costruzione in modo efficiente.
.png?mw=760&hash=9a09c2d4cdd7e77cd4cbffed44c9cf144c1fd601)
Tralicci in Dlubal Software
In RFEM e RSTAB, Dlubal Software offre l'opportunità di modellare e calcolare strutture, come le travi reticolari, in modo rapido e intuitivo.
Entrambi i programmi principali offrono l'opzione per modellare forme reticolari comuni in modo particolarmente rapido utilizzando il generatore di modelli.
Il modulo aggiuntivo RF-/STEEL EC3 può essere utilizzato per aste di una travatura reticolare in acciaio.
Inoltre, gli utenti di Dlubal Software possono acquistare l'add-on RF-/TOWER moduli per la modellazione, il carico e la progettazione di tralicci e tralicci da selezionare.
