Funkcje
Idealna kratownica jest wykonana z prętów, których połączenia węzłowe składają się wyłącznie z przegubów momentowych, to znaczy, że momenty zginające nie są na siebie przenoszone.
Ponadto idealna kratownica jest poddawana obciążeniom skupionym tylko w węzłach zewnętrznych, dzięki czemu od obciążeń zewnętrznych nie powstają ani siły tnące, ani momenty zginające. Jeżeli jest to zapewnione, jako siły wewnętrzne występują tylko siły osiowe.
W rzeczywistości w prętach występują również momenty zginające i siły tnące, wynikające z ich obciążenia własnego.
Aplikacja
Podczas projektowania kratownicy należy upewnić się, że nie występuje przemieszczenie wewnętrzne lub zewnętrzne. Trójkąt zbudowany z kratownic jest uważany za statycznie idealny, ponieważ jest wyznaczany statycznie i kinematycznie, czyli stabilny.
Przykładem zastosowania kratownicy w praktyce jest dźwigar kratowy, patrz Rysunek 01. Dźwigary kratownicowe mają tę zaletę, że mogą pokonywać duże rozpiętości przy stosunkowo niewielkim wykorzystaniu materiału, tak jak w przypadku konstrukcji powłokowych hal logistycznych, lub w konstrukcjach o większych gabarytach, takich jak most kolejowy.
Kratownice są charakteryzowane przez pręty na górze i na dole, czyli górne i dolne pasy, a także pionowe i ukośne pręty łączące, słupki i przekątne. W przypadku dźwigara kratownicowego jako jednoprzęsłowego obciążonego od góry moment zginający jest przejmowany przez ściskanie w górnym pasie i rozciąganie w dolnym pasie.
Im większa jest odległość między górnym a dolnym pasem, tym większe jest ramię tego momentu i tym mniejsze są siły ściskające i rozciągające w górnym i dolnym pasie.

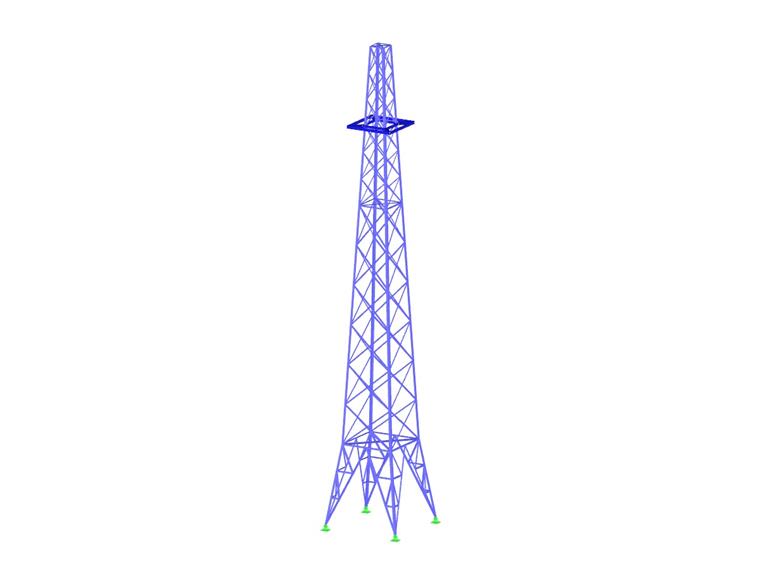

Innym przykładem, często wykorzystywanym w praktyce, jest wieża kratowa, patrz zdjęcie 02, na przykład wieża Eiffla w Paryżu. Nawet w przypadku tych trójwymiarowych konstrukcji ramowych nacisk kładziony jest na oszczędność materiału oraz efektywne planowanie i budowanie.
.png?mw=760&hash=9a09c2d4cdd7e77cd4cbffed44c9cf144c1fd601)
Kratownice w Dlubal Software
W programach RFEM i RSTAB Dlubal Software umożliwia szybkie i intuicyjne modelowanie i obliczanie konstrukcji, takich jak kratownice.
Obydwa programy oferują https://www.dlubal.com/de/support-und-schulungen/support/faq/002774 opcję szybkiego modelowania typowych kształtów kratownic za pomocą generatora modeli].
Za pomocą modułu dodatkowego RF-/STEEL EC3 można pręty kratownicy stalowej .

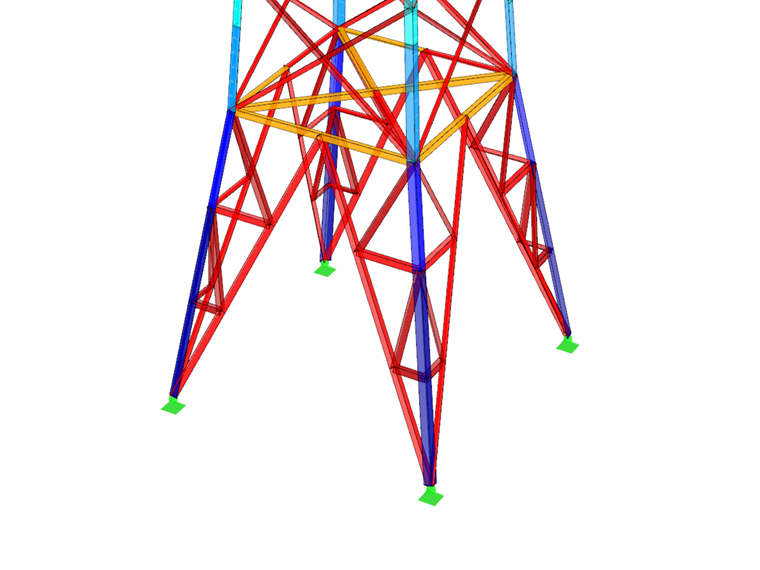

Ponadto użytkownicy oprogramowania Dlubal mogą zakupić RF-/TOWER moduły do modelowania, obciążania i projektowania wież i masztów do wyboru.
