Základní funkce
Ideální příhradová konstrukce se skládá z prutů s uzlovými spoji, které se skládají výhradně z momentových kloubů, tzn. že se navzájem nepřenášejí ohybové momenty.
Kromě toho je ideální příhradová konstrukce namáhána pouze osamělými zatíženími na vnější uzly, takže z vnějších zatížení nevyplývají ani posouvající síly ani ohybové momenty. Pokud je toto zajištěno, pak jako vnitřní síly vycházejí pouze normálové síly.
Ve skutečnosti samozřejmě v prutech vznikají, již jen od vlastní tíhy, také ohybové momenty a posouvající síly.
Konkurz
Při návrhu příhradové konstrukce je třeba dbát na to, aby nedocházelo k vnějším ani vnitřním posunům. Trojúhelník z příhradových prutů se považuje za staticky ideální, protože je staticky a kinematicky určitý, tedy stabilní.
Příkladem praktického použití příhradové konstrukce je příhradový vazník, viz obrázek 1. Příhradové vazníky mají tu výhodu, že přemosťují velká rozpětí s relativně malým použitím materiálu, například v hrubých stavbách logistických hal nebo ve větších rozměrech jako železniční mosty.
Příhradové konstrukce se vyznačují pruty na horní a dolní straně, tedy horními a dolními pásy, a také připojenými svislými a diagonálními pruty, svislicemi a diagonálami. U příhradového vazníku jako prostého nosníku se zatížením shora se ohybový moment přenáší tlakem v horním pásu a tahem ve spodním pásu.
Čím větší je vzdálenost mezi horním a dolním pásem, tím větší je rameno tohoto momentu a tím menší jsou tlakové a tahové síly v horním a dolním pásu.

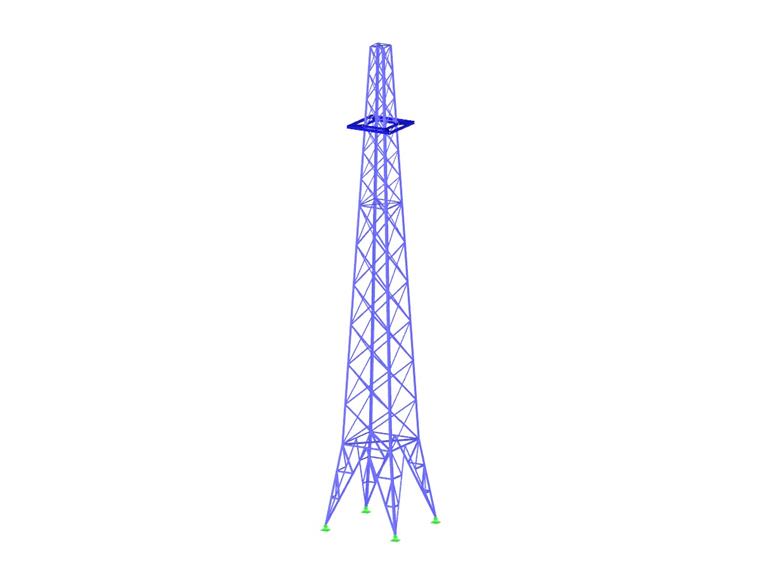

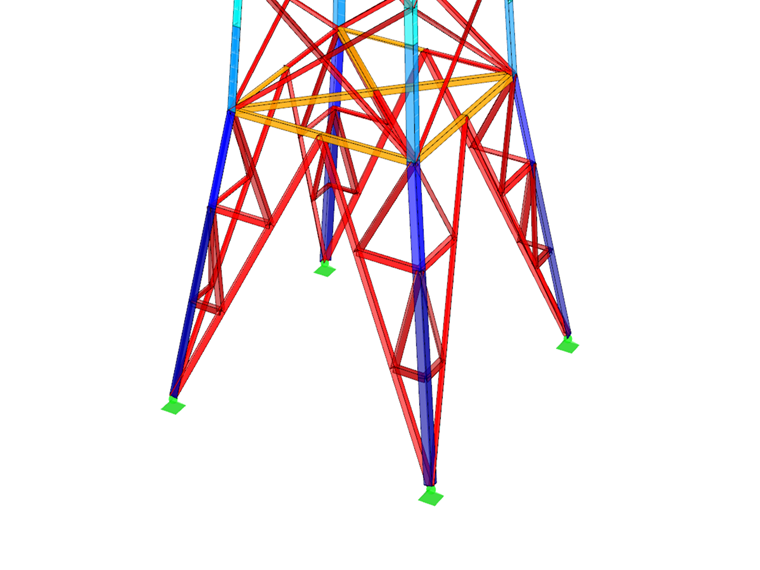

Dalším příkladem, který se v praxi často používá, je příhradový stožár či věž, viz obrázek 2, například Eiffelova věž v Paříži. I u těchto trojrozměrných příhradových konstrukcí se přitom klade důraz na úsporu materiálu a také na efektivní projektování a stavbu.
.png?mw=760&hash=9a09c2d4cdd7e77cd4cbffed44c9cf144c1fd601)
Vazníky v programu Dlubal Software
V programech RFEM a RSTAB Vám Dlubal Software umožňuje rychle a intuitivně modelovat a počítat konstrukce jako jsou ty příhradové.
Oba hlavní programy nabízejí možnost zvláště rychle modelovat běžné tvary vazníků pomocí generátoru modelů.
Přídavný modul RF-/STEEL EC3 je ideální pro posouzení jednotlivých prutů ocelového příhradového nosníku.
Kromě toho si uživatelé softwaru Dlubal mohou zakoupit addon RF-/TOWER pro moduly pro modelování, zatížení a posouzení stožárových konstrukcí.
