Nella categoria 'Calcolo dell'alluminio' nel Navigator - Daten e nella relativa tabella, vengono stabilite le proprietà di calcolo di base per il calcolo dell'alluminio. Qui è possibile definire tipi per parametri di calcolo come lunghezze di instabilità, riduzioni locali della sezione dell'asta e giunti trasversali e assegnarli agli oggetti corrispondenti. Inoltre, è possibile selezionare le combinazioni e gli oggetti da verificare e assegnare loro configurazioni di calcolo specifiche.
Per il lavoro nelle tabelle di inserimento sono disponibili le funzioni conosciute da RFEM. Maggiori informazioni generali in merito si possono trovare nel capitolo Tabellen del manuale di RFEM.
Impostazioni globali
Le impostazioni di base per il calcolo dell'alluminio vengono gestite nel dialogo Impostazioni globali. È possibile accedere a questo dialogo tramite il pulsante
nelle tabelle di inserimento o tramite il menu contestuale nella voce del navigatore.
Tipi di calcolo
I tipi di calcolo sono organizzati come tipi adeguati alla relativa norma. Una descrizione dettagliata dei singoli tipi di calcolo si trova nei seguenti capitoli:
È possibile creare più tipi per ogni metodo di calcolo e assegnarli individualmente a aste o insiemi di aste.
Assegnare il tipo di calcolo
Esistono diverse modalità di assegnazione dei tipi agli oggetti da calcolare:

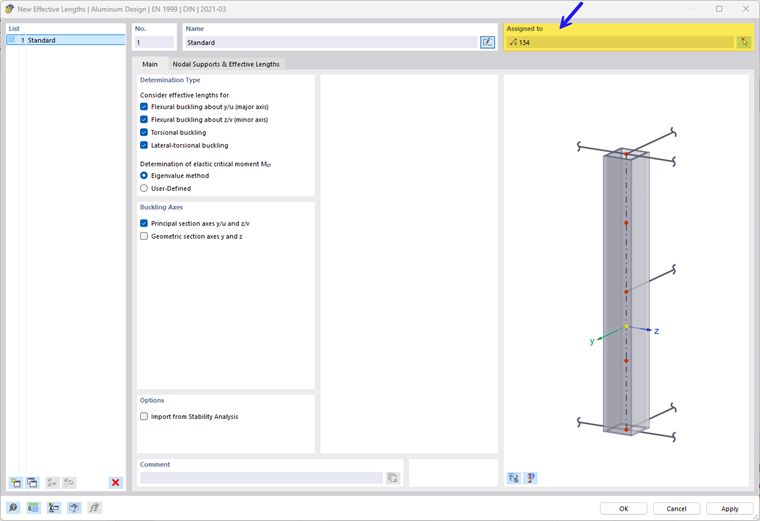

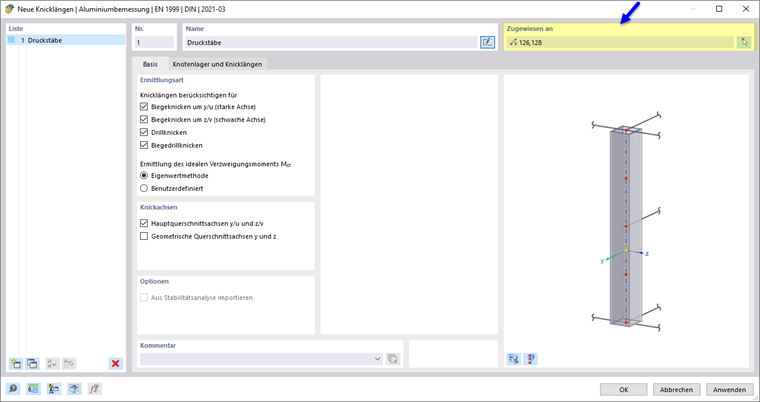

- Indicare nei dialoghi dei singoli tipi nella sezione Assegnato a i numeri degli oggetti rilevanti.

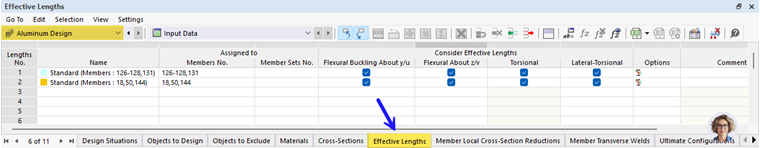

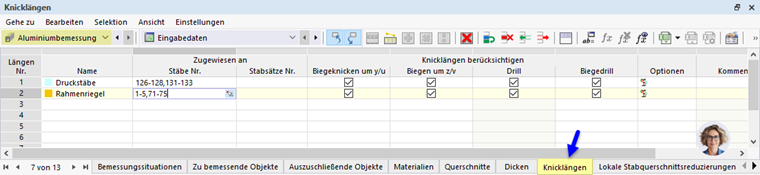

- Inserire i numeri degli oggetti nelle tabelle di inserimento dei Tipi di calcolo.

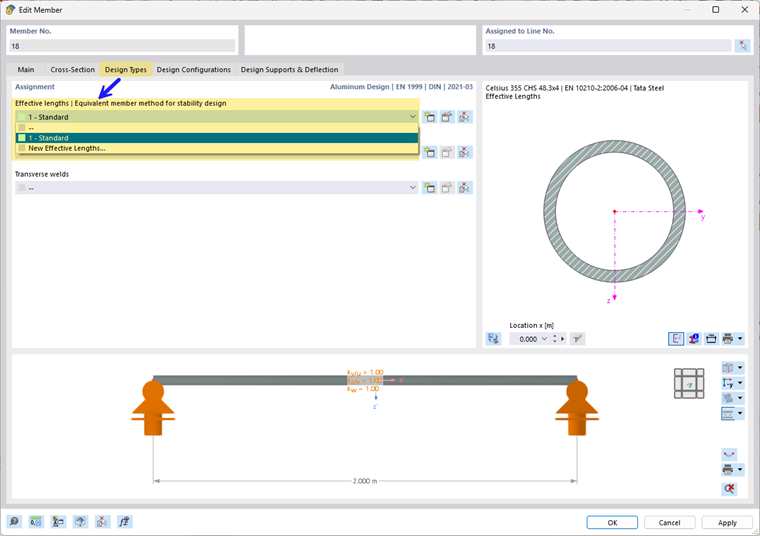

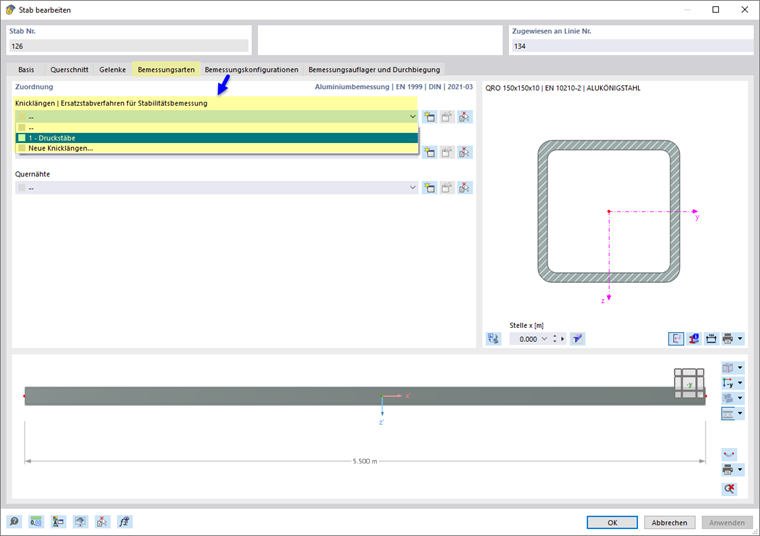

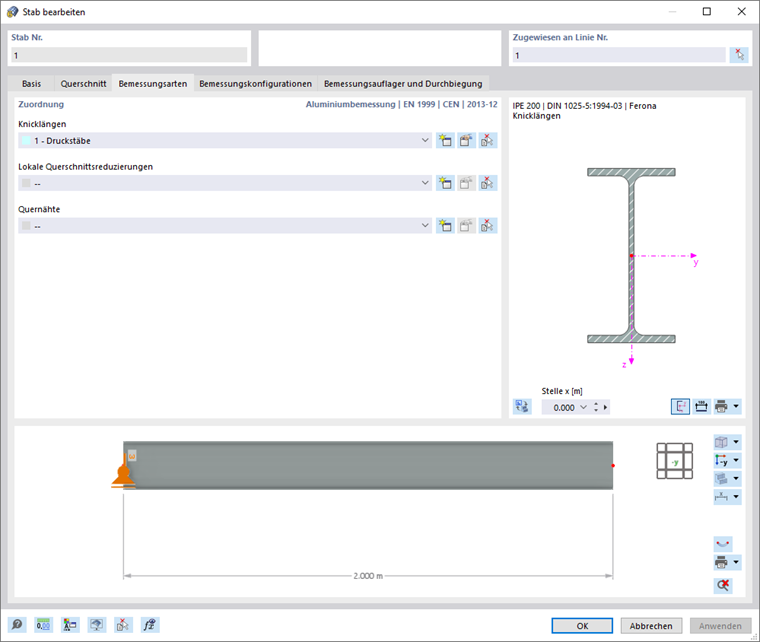

- Assegnare il tipo nel dialogo di asta o insieme di aste nella scheda Tipi di calcolo o definire un nuovo tipo.
Nella scheda Tipi di calcolo è possibile selezionare un tipo già definito dall'elenco e assegnarlo quindi alla relativa asta o insieme di aste. Il pulsante
offre la possibilità di creare un nuovo tipo. Con il pulsante
è possibile selezionare graficamente un altro oggetto per acquisirne le proprietà per il calcolo dell'alluminio. Se si desidera modificare il tipo selezionato, utilizzare il pulsante
.
Visualizzare graficamente il tipo di calcolo

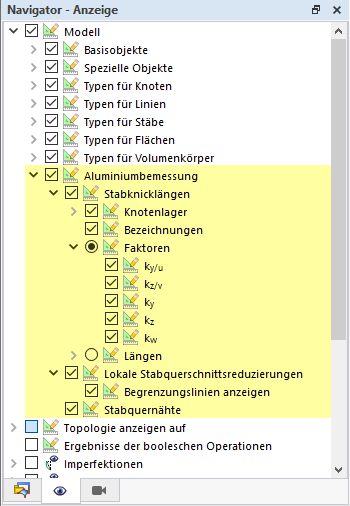

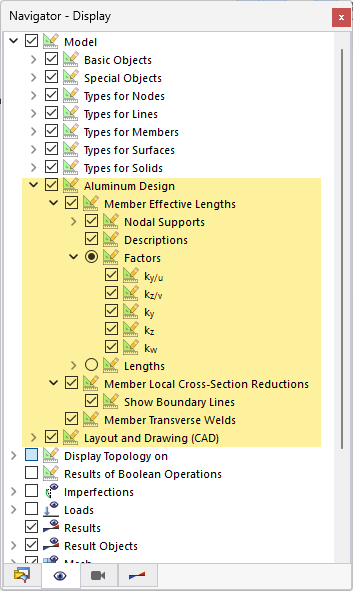

Tutti i tipi per i calcoli possono essere visualizzati graficamente nella finestra di lavoro. Nel menu 'Calcolo dell'alluminio' nel Navigator - Anzeige, sono disponibili le opzioni di visualizzazione pertinenti. In questo modo è possibile un controllo semplice dell'assegnazione corretta e una chiara documentazione mediante il stampa grafica.
È altresì possibile visualizzare i tipi selezionati per i calcoli nella parte inferiore del dialogo di modifica dell'asta o dell'insieme di aste.
Oggetti di calcolo
È possibile definire le combinazioni e gli oggetti da calcolare in base a diversi criteri nelle relative tabelle. Una descrizione dettagliata di queste opzioni si trova nei seguenti sottocapitoli:

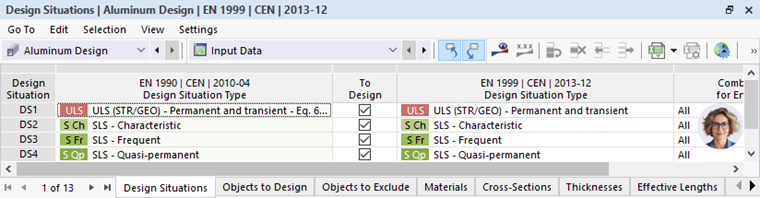

- Situazioni di calcolo
- Oggetti da calcolare
- Oggetti da escludere
- Materiali
- Sezioni trasversali
- Spessori
Configurazioni di calcolo
Le impostazioni dettagliate per i singoli controlli vengono stabilite nelle Configurazioni di calcolo. Per ogni stato limite esiste una configurazione di calcolo propria che gestisce regolamenti specifici della norma e in cui è possibile specificare, ad esempio, valori limite o diverse opzioni di verifica. Sono disponibili solo le configurazioni di calcolo attivate nelle Impostazioni globali.
Le configurazioni di calcolo sono anch'esse organizzate in tipi. È possibile creare diversi tipi per ogni configurazione di calcolo e assegnare a ciascun oggetto la configurazione appropriata.
Assegnare la configurazione di calcolo
È possibile assegnare le configurazioni di calcolo per l'alluminio agli oggetti attraverso le seguenti modalità:

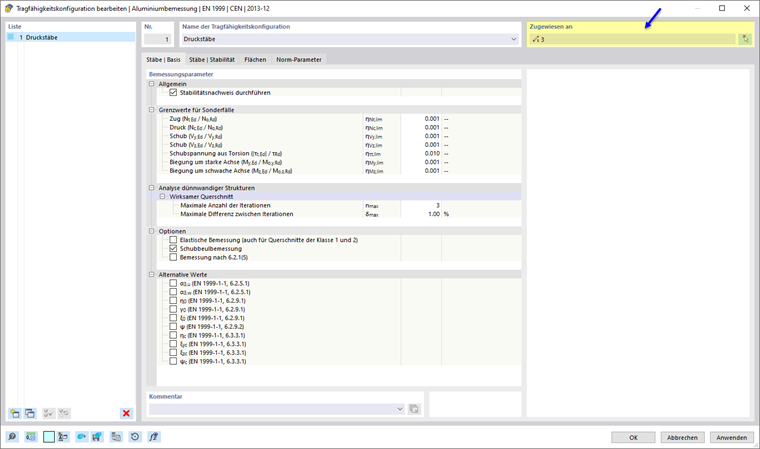

- Indicare nei dialoghi delle singole configurazioni nella sezione Assegnato a i numeri degli oggetti rilevanti.

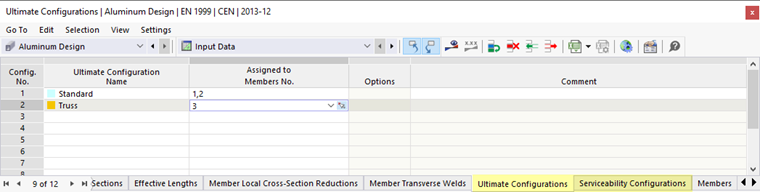

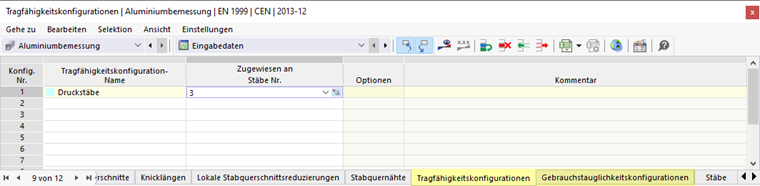

- Inserire i numeri degli oggetti nelle tabelle di inserimento delle Configurazioni.

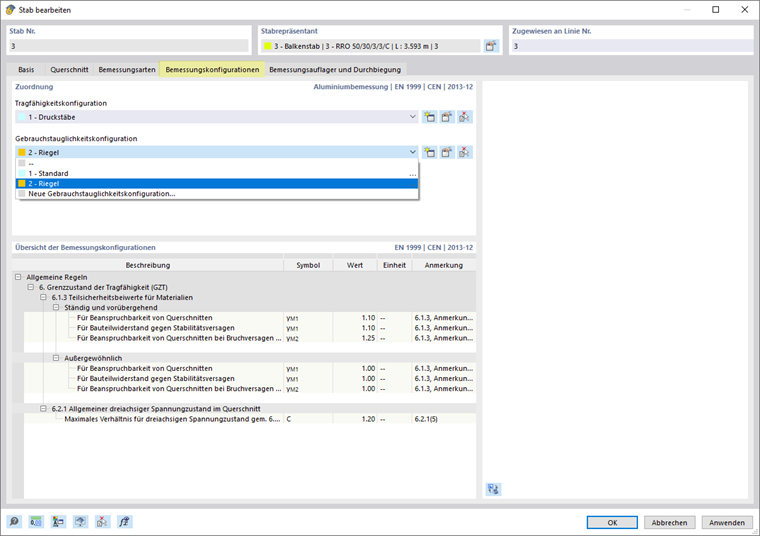

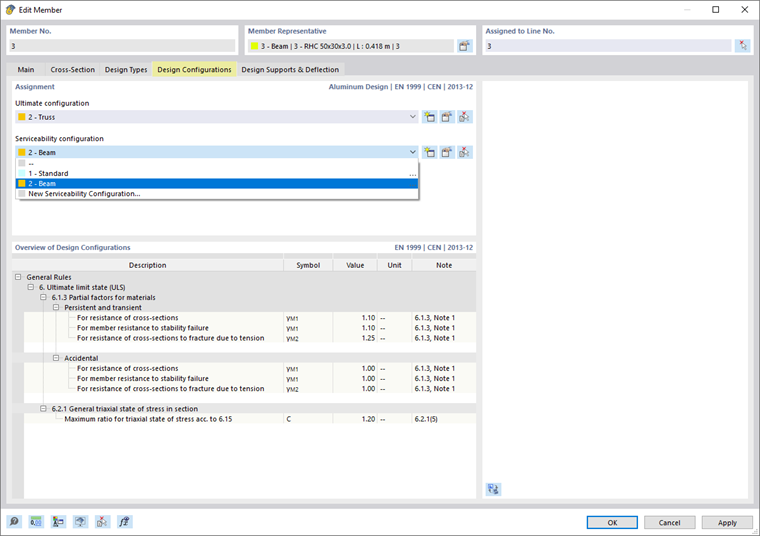

- Assegnare la configurazione nel dialogo di asta, insieme di aste o superfici nella scheda Configurazioni di calcolo o definire una nuova configurazione.
Nel dialogo di asta, insieme di aste o superfici è possibile selezionare una configurazione già esistente dall'elenco. Utilizzare il pulsante
per creare una nuova configurazione. Con il pulsante
è possibile effettuare una selezione grafica di un altro oggetto da cui ereditare la configurazione. Cliccando sul pulsante
si accede al menu di modifica della configurazione di calcolo selezionata.
L'elenco sul lato sinistro del dialogo mostra tutte le configurazioni di questo stato limite presenti nel modello. Creare una nuova configurazione dai valori standard della norma selezionata utilizzando il pulsante
o copiare una configurazione esistente tramite il pulsante
. La cancellazione di una configurazione avviene tramite il pulsante
.
È possibile assegnare la configurazione agli oggetti rispettivi singolarmente. A tal fine, utilizzare la funzione di assegnazione tramite il pulsante
nella parte superiore destra del dialogo, la tabella di inserimento del calcolo dell'alluminio per la configurazione corrispondente o l'opzione di selezione nel dialogo di modifica dell'oggetto da calcolare.
Per un oggetto a cui non è assegnata alcuna configurazione per uno specifico stato limite, non vengono effettuati controlli per quello stato limite. In questo modo è possibile disattivare facilmente, ad esempio, il controllo di usabilità per singole aste, non assegnando a tali aste alcuna configurazione di usabilità.
