En la categoría 'Dimensionamiento de aluminio' en el Navigator - Daten y en la tabla correspondiente se establecen las propiedades básicas de dimensionamiento para el cálculo de aluminio. Aquí puede definir tipos para parámetros de cálculo como longitudes de pandeo, reducciones locales de secciones de barras y uniones transversales, y asignarlos a los objetos correspondientes. Además, tiene la opción de seleccionar las combinaciones y objetos que se van a calcular y asignarles configuraciones de cálculo específicas.
Para trabajar en las tablas de entrada, están disponibles las funciones conocidas de RFEM. Puede encontrar más información general sobre esto en el capítulo Tabellen del manual de RFEM.
Configuraciones globales
Las configuraciones básicas para el dimensionamiento de aluminio se gestionan en el diálogo Globale Einstellungen. Se puede acceder a este diálogo a través del botón
en las tablas de entrada o mediante el menú contextual en la entrada del navegador.
Tipos de dimensionamiento
Los tipos de dimensionamiento están organizados como tipos que están alineados con la Norma correspondiente. Puede encontrar una descripción detallada de cada tipo de dimensionamiento en los siguientes capítulos:
Puede crear múltiples tipos para cada tipo de dimensionamiento y asignarlos individualmente a barras o a conjuntos de barras.
Asignar tipo de dimensionamiento
Tiene varias opciones para asignar los tipos a los objetos a calcular:

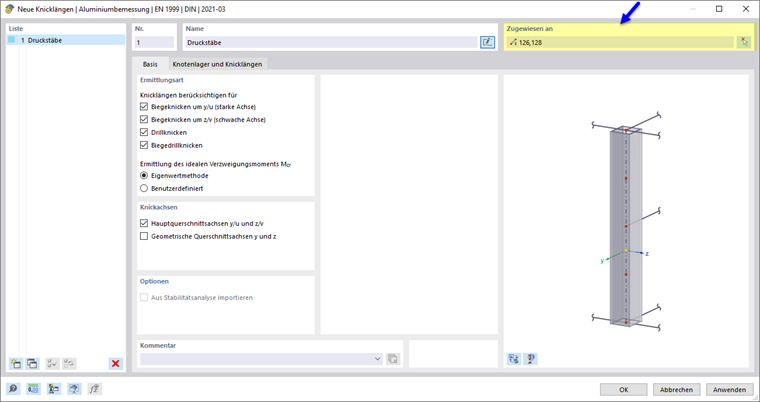

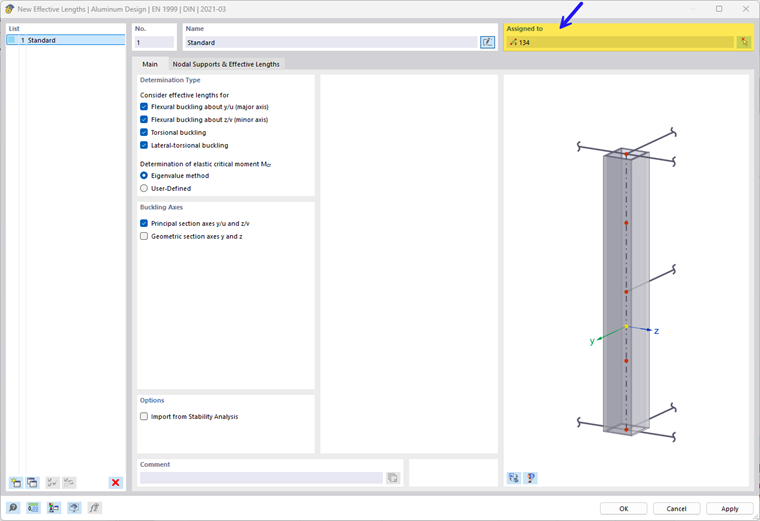

- Ingrese los números de los objetos relevantes en la sección Asignado a en los diálogos de cada tipo.

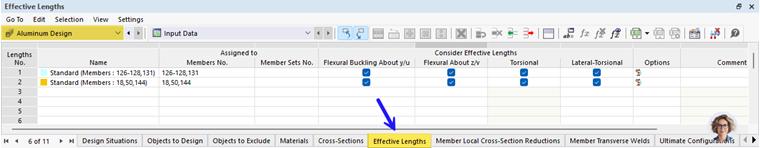

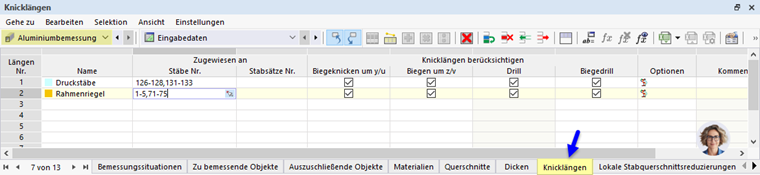

- Ingrese los números de los objetos en las tablas de entrada de Tipos de dimensionamiento.

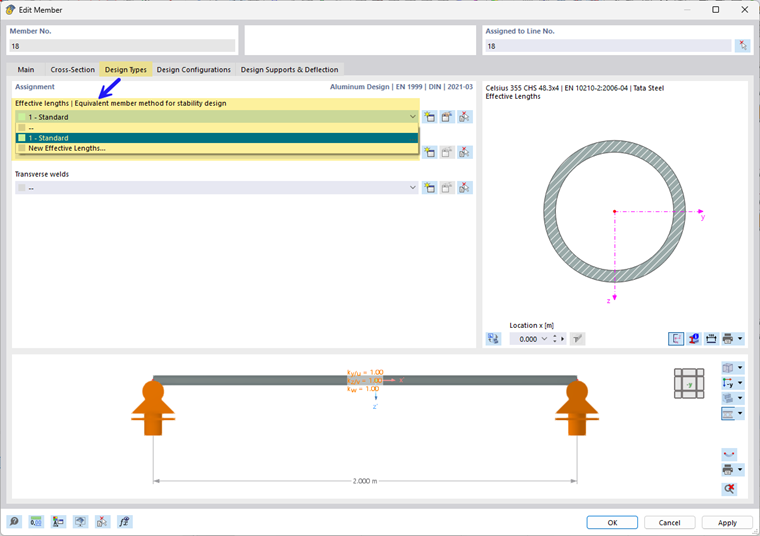

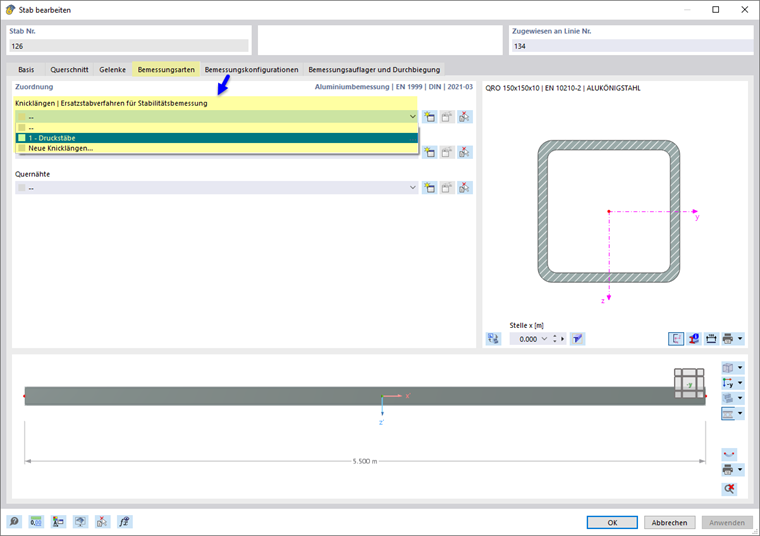

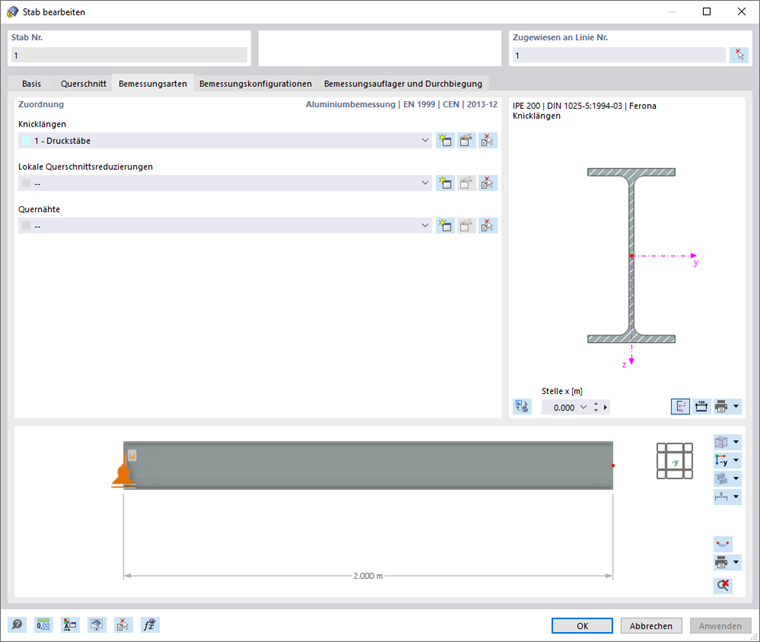

- Asigne el tipo en el diálogo de la barra o del conjunto de barras en la pestaña Tipos de dimensionamiento o defina un nuevo tipo.
En la pestaña Tipos de dimensionamiento puede seleccionar un tipo ya definido de la lista y asignarlo a la barra o conjunto de barras correspondiente. El botón
ofrece la posibilidad de crear un nuevo tipo. Con el botón
puede seleccionar gráficamente otro objeto para adoptar sus propiedades para el dimensionamiento de aluminio. Si desea editar el tipo seleccionado, use el botón
.
Representar gráficamente el tipo de dimensionamiento

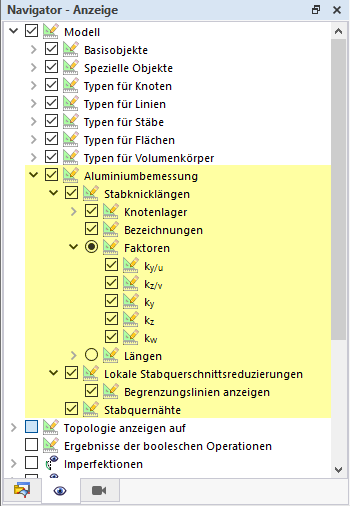

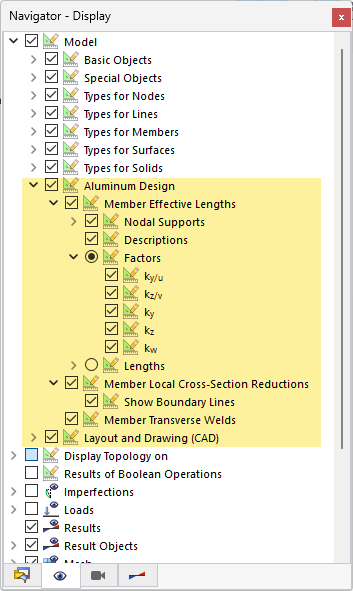

Todos los tipos para los tipos de dimensionamiento se pueden representar gráficamente en la ventana de trabajo. En el menú 'Dimensionamiento de aluminio' en el Navigator - Anzeige encontrará opciones de visualización correspondientes. Así, es posible un control sencillo de la correcta asignación y una documentación clara a través del Impresión gráfica.
Además, una representación de los tipos seleccionados para los tipos de dimensionamiento se muestra en la parte inferior del diálogo de edición de la barra o del conjunto de barras.
Objetos de cálculo
Puede establecer las combinaciones y objetos a calcular según diferentes criterios en las tablas correspondientes. Una descripción detallada de estas opciones se encuentra en los siguientes subcapítulos:
Configuraciones de dimensionamiento
Los ajustes detallados para cada verificación se establecen en las Configuraciones de dimensionamiento. Para cada estado límite, existe una configuración de dimensionamiento que gestiona las reglas específicas de la norma y en la que se pueden definir, por ejemplo, valores límite o diversas opciones de verificación. Solo están disponibles las configuraciones de dimensionamiento que se activan en las Configuraciones globales.
Las configuraciones de dimensionamiento también están organizadas como tipos. Puede crear diferentes tipos para cada configuración de dimensionamiento y asignar a cada objeto la configuración adecuada.
Asignar configuración de dimensionamiento
Tiene las siguientes opciones para asignar configuraciones de dimensionamiento de aluminio a los objetos:
- Ingrese los números de los objetos relevantes en la sección Asignado a en los diálogos de cada configuración.

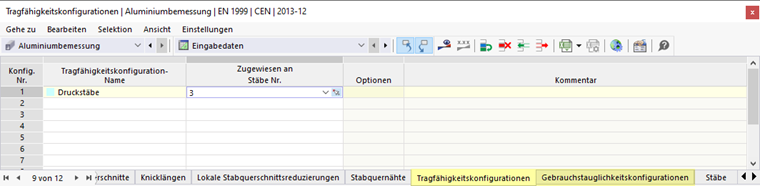

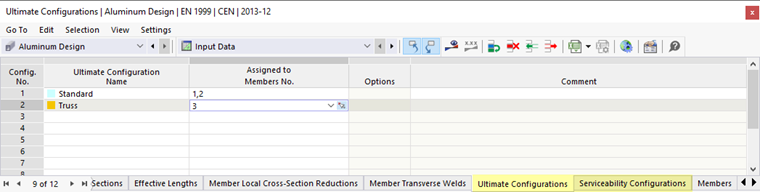

- Ingrese los números de los objetos en las tablas de entrada de Configuraciones.

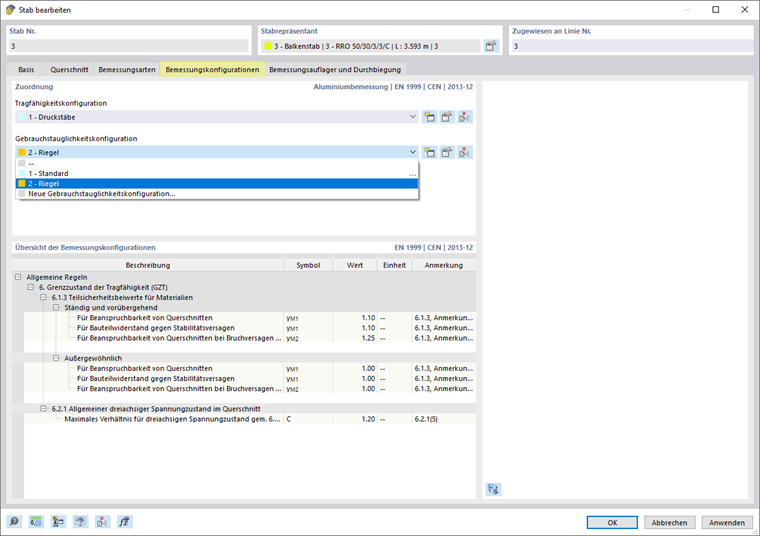

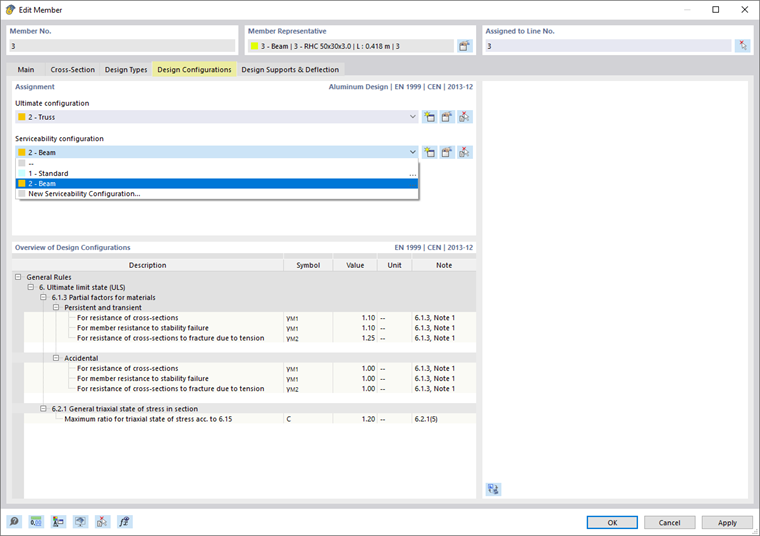

- Asigne la configuración en el diálogo de la barra, el conjunto de barras o la superficie en la pestaña Configuraciones de dimensionamiento o defina una nueva configuración.
En el diálogo de la barra, conjunto de barras o superficie puede seleccionar una configuración existente de la lista. Utilice el botón
para crear una nueva configuración. El botón
le permite seleccionar gráficamente otro objeto del cual adoptar la configuración respectiva. Al hacer clic en el botón
, se accede al menú de edición de la configuración de dimensionamiento seleccionada.
La lista en el lado izquierdo del diálogo le muestra todas las configuraciones de ese estado límite que existen en el modelo. Cree una nueva configuración desde los valores predeterminados de la norma de dimensionamiento seleccionada usando el botón
o copie una configuración existente usando el botón
. Para eliminar una configuración, use el botón
.
Puede asignar la configuración a los respectivos objetos individualmente. Utilice la función de asignación a través del botón
en el diálogo en la parte superior derecha, la tabla de entrada de dimensionamiento de aluminio para la configuración correspondiente o la opción de selección en el diálogo de edición del objeto a calcular.
Para un objeto al que no se ha asignado una configuración para un estado límite específico, no se realizará ninguna verificación en ese estado límite. De este modo, puede desactivar simplemente la verificación de servicio para barras individuales, por ejemplo, no asignando ninguna configuración de servicio a esas barras.
