W kategorii 'Projektowanie aluminium' w Navigator - Daten oraz w odpowiedniej tabeli ustalane są podstawowe właściwości dla projektowania aluminium. Tutaj można zdefiniować typy dla parametrów projektowania, takich jak długości wyboczeniowe, lokalne redukcje przekrojów poprzecznych prętów i złącza poprzeczne oraz przypisać je odpowiednim obiektom. Ponadto, można wybrać kombinacje i obiekty do zaprojektowania oraz przypisać im specyficzne konfiguracje projektowe.
Podczas pracy w tabelach wejściowych dostępne są funkcje znane z programu RFEM. Więcej ogólnych informacji na ten temat można znaleźć w rozdziale Tabellen podręcznika RFEM.
Ustawienia globalne
Podstawowe ustawienia dla projektowania aluminium zarządzane są w oknie dialogowym Globale Einstellungen. Okno dialogowe można otworzyć za pomocą przycisku
w tabelach wejściowych lub przez menu kontekstowe w wpisie w nawigatorze.
Rodzaje projektowania
Rodzaje projektowania są zorganizowane jako typy dostosowane do odpowiednich norm. Szczegółowy opis poszczególnych rodzajów projektowania można znaleźć w poniższych rozdziałach:
Można tworzyć kilka typów dla każdego rodzaju projektowania i indywidualnie przypisywać je do prętów lub zestawów prętów.
Przypisywanie rodzaju projektowania
Dostępne są różne metody przypisywania typów do obiektów do zaprojektowania:

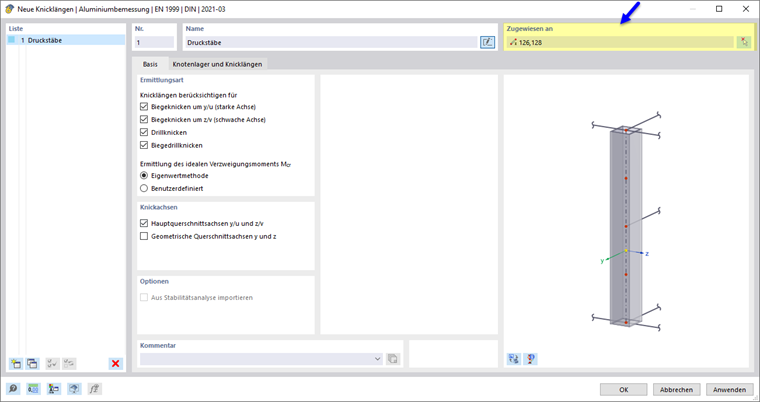

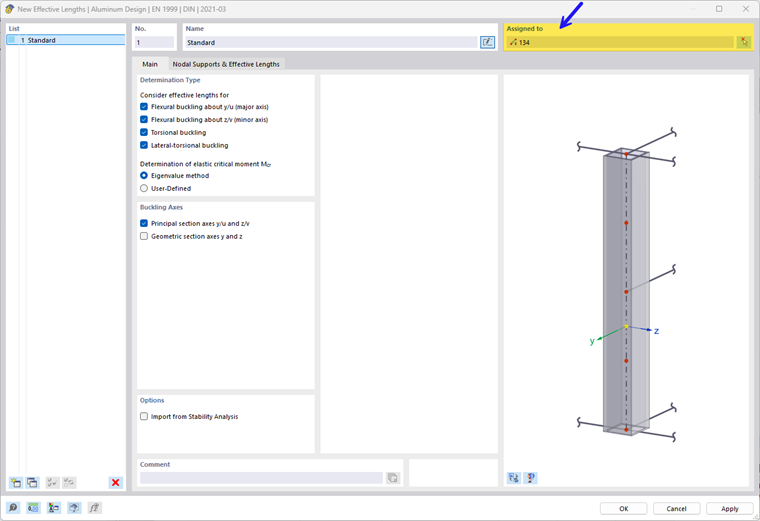

- Podaj numer odpowiednich obiektów w oknach dialogowych poszczególnych typów w sekcji Przypisane do.

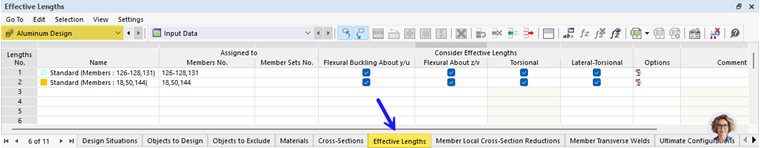

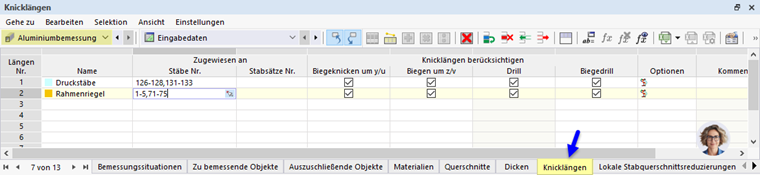

- Wpisz numery obiektów w tabelach wejściowych Rodzajów projektowania.

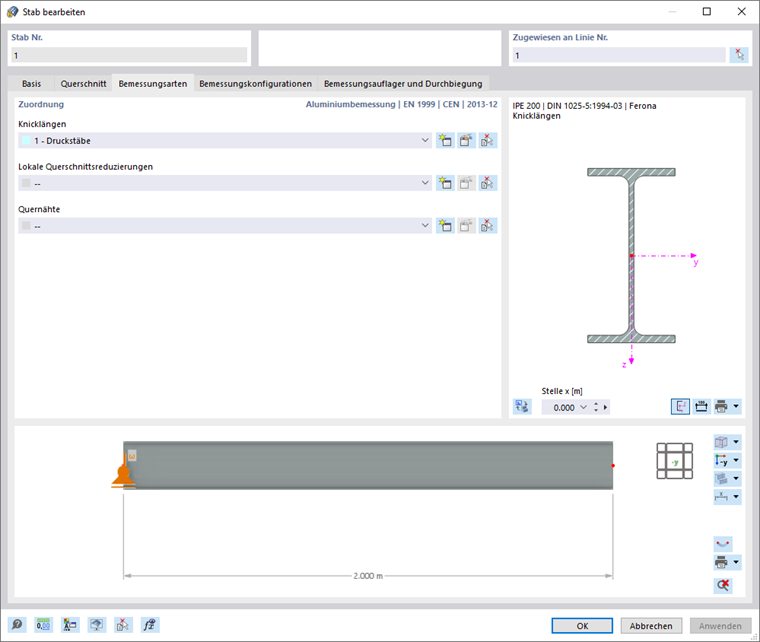

- Przypisz typ w zakładce Rodzaje projektowania w oknie dialogowym prętu lub zestawu prętów lub zdefiniuj nowy typ.

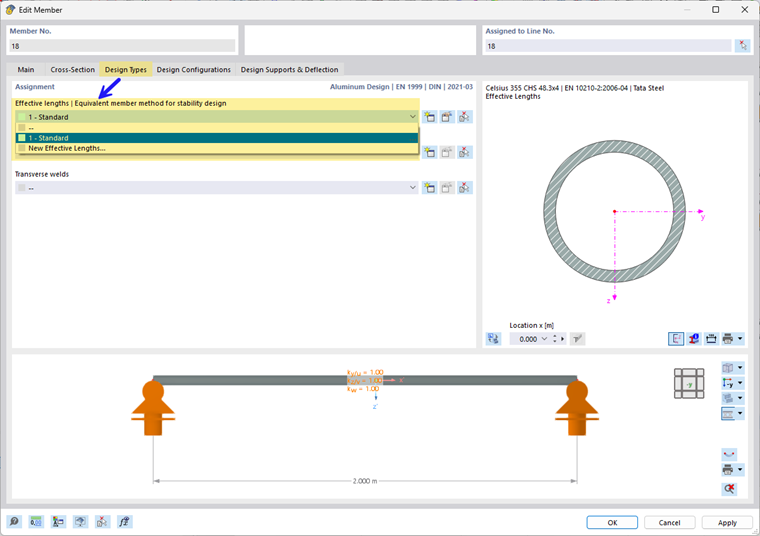

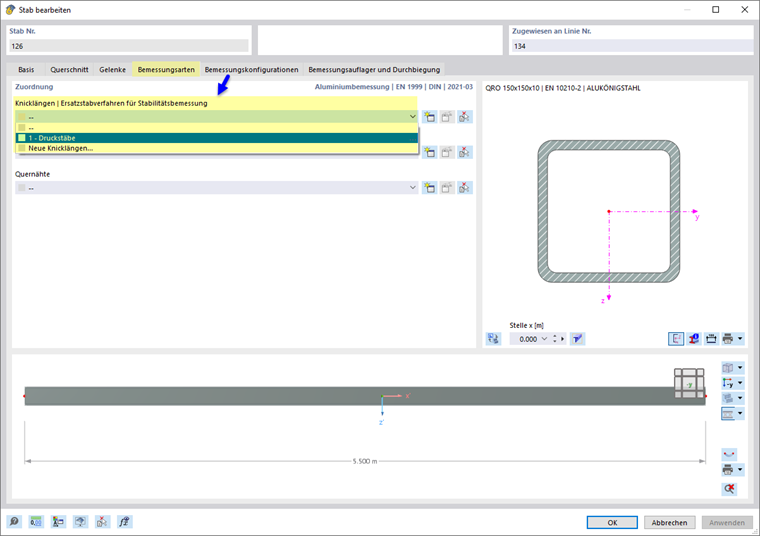

W zakładce Rodzaje projektowania można wybrać już zdefiniowany typ z listy i przypisać go do odpowiedniego prętu lub zestawu prętów. Przycisk
umożliwia utworzenie nowego typu. Przy użyciu przycisku
można graficznie wybrać inny obiekt, aby przejąć jego właściwości dla projektowania aluminium. Aby edytować wybrany typ, użyj przycisku
.
Graficzna prezentacja rodzaju projektowania

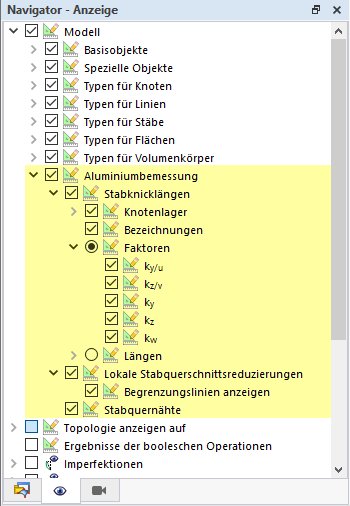

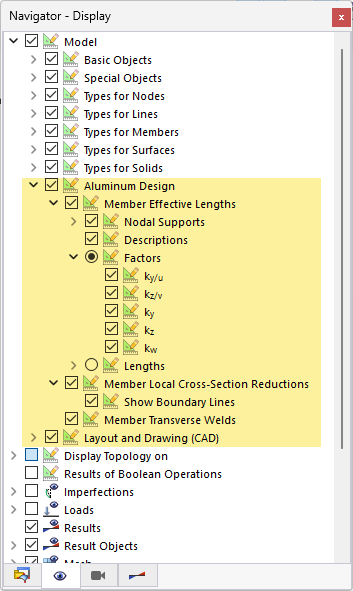

Wszystkie typy dla rodzajów projektowania mogą być wyświetlane graficznie w oknie roboczym. W menu 'Projektowanie aluminium' w Navigator - Anzeige znajdziesz odpowiednie opcje wyświetlania. Umożliwia to łatwą kontrolę poprawnego przypisania i przejrzystą dokumentację o Druk grafiki.
Również wybrane typy dla rodzajów projektowania są wyświetlane w dolnej części okna dialogowego edycji prętu lub zestawu prętów.
Obiekty do zaprojektowania
Kryteria wyboru kombinacji i obiektów do zaprojektowania można określić w odpowiednich tabelach. Szczegółowy opis tych opcji znajduje się w poniższych podrozdziałach:
Konfiguracje projektowe
Szczegółowe ustawienia dla poszczególnych obliczeń ustalane są w Konfiguracjach projektowych. Dla każdego stanu granicznego dostępna jest oddzielna konfiguracja projektowa, która zarządza normami specyficznymi regulacjami oraz umożliwia na przykład określenie granicznych wartości lub różnych opcji dowodowych. Dostępne są tylko te konfiguracje projektowe, które są aktywowane w Ustawienia globalne.
Konfiguracje projektowe są również zorganizowane jako typy. Można tworzyć różne typy dla każdej konfiguracji projektowej i przypisywać odpowiednią konfigurację do każdego obiektu.
Przypisywanie konfiguracji projektowej
Dostępne są następujące metody przypisywania konfiguracji do obiektów przy projektowaniu aluminium:
- Podaj numery odpowiednich obiektów w oknach dialogowych poszczególnych konfiguracji w sekcji Przypisane do.

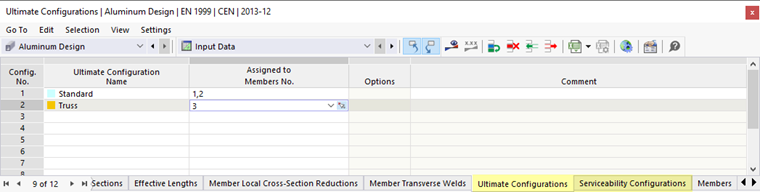

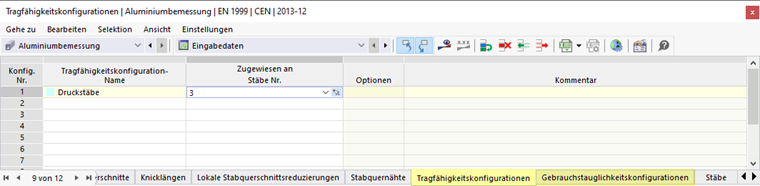

- Wpisz numery obiektów w tabelach wejściowych Konfiguracji.

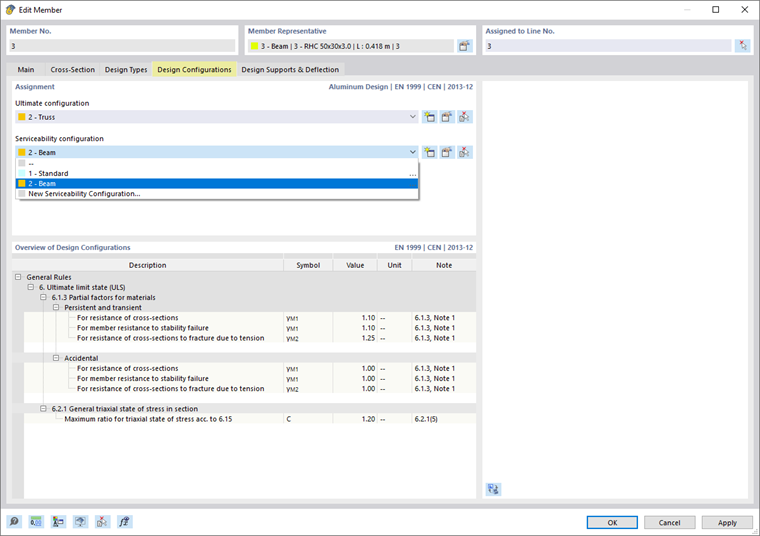

- Przypisz konfigurację w zakładce Konfiguracje projektowe w oknie dialogowym prętu, zestawu prętów lub powierzchni lub zdefiniuj nową konfigurację.
W oknie dialogowym prętu, zestawu prętów lub powierzchni można wybrać z listy już istniejącą konfigurację. Użyj przycisku
do utworzenia nowej konfiguracji. Przycisk
umożliwia graficzne wybranie innego obiektu, z którego zostanie przejęta odpowiednia konfiguracja. Klikając przycisk
, uzyskasz dostęp do menu edycji wybranej konfiguracji projektowej.
Lista po lewej stronie okna dialogowego pokazuje wszystkie konfiguracje tego stanu granicznego w modelu. Utwórz nową konfigurację z wartości domyślnych wybranej normy projektowej za pomocą przycisku
lub skopiuj istniejącą konfigurację za pomocą przycisku
. Usuwanie konfiguracji odbywa się za pomocą przycisku
.
Konfigurację można przypisać do odpowiednich obiektów indywidualnie. W tym celu użyj funkcji przypisywania za pomocą przycisku
w prawym górnym rogu okna dialogowego, poprzez tabelę wejściową projektowania aluminium dla odpowiedniej konfiguracji lub opcję wyboru w oknie dialogowym edycji obiektu do zaprojektowania.
Dla obiektu, któremu dla określonego stanu granicznego nie przypisano żadnej konfiguracji, w tym stanie granicznym nie są prowadzone żadne obliczenia. Dzięki temu można dla poszczególnych prętów na przykład łatwo dezaktywować świadectwo użytkowalności, nie przypisując tym prętom konfiguracji użytkowalności.
