Dans la catégorie 'Dimensionnement en aluminium' du Navigator - Daten et dans le tableau correspondant, les propriétés de base pour le dimensionnement en aluminium sont définies. Ici, vous pouvez définir des types pour les paramètres de dimensionnement tels que les longueurs de flambement, les réductions locales de section de barre et les soudures transversales, et les attribuer aux objets correspondants. En outre, vous avez la possibilité de choisir les combinaisons et objets à dimensionner et de leur attribuer des configurations de dimensionnement spécifiques.
Les fonctions connues de RFEM sont à votre disposition pour travailler dans les tableaux d'entrée. Pour plus d'informations générales à ce sujet, consultez le chapitre Tabellen du manuel RFEM.
Paramètres globaux
Les paramètres de base pour le dimensionnement en aluminium sont gérés dans la boîte de dialogue Globale Einstellungen. Vous pouvez accéder à cette boîte de dialogue via le bouton
dans les tableaux d'entrée ou via le menu contextuel dans l'entrée du navigateur.
Types de dimensionnement
Les types de dimensionnement sont organisés sous forme de types, adaptés à chaque Norme. Une description détaillée de chaque type de dimensionnement se trouve dans les chapitres suivants :
Vous pouvez créer plusieurs types pour chaque type de dimensionnement et les attribuer individuellement aux barres ou ensembles de barres.
Attribution du type de dimensionnement
Vous disposez de plusieurs options pour attribuer les types aux objets à dimensionner :

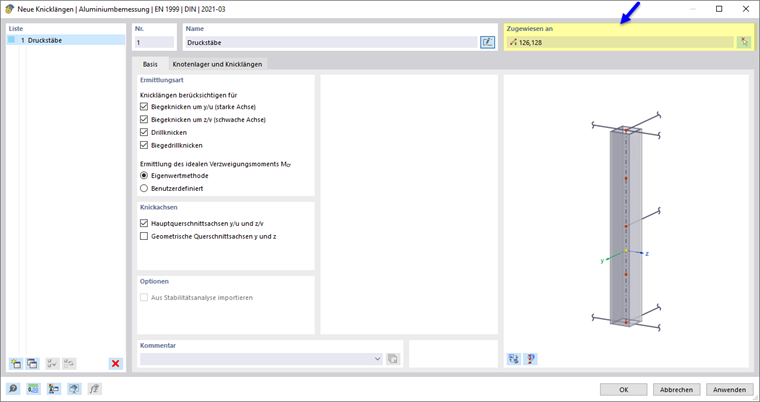

- Indiquez dans les boîtes de dialogue des différents types, dans la section Attribué à, les numéros des objets pertinents.

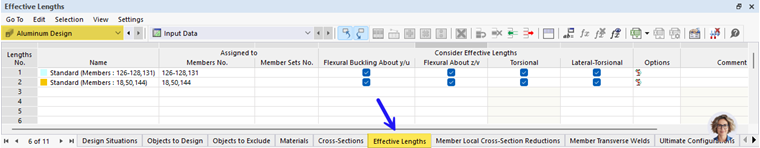

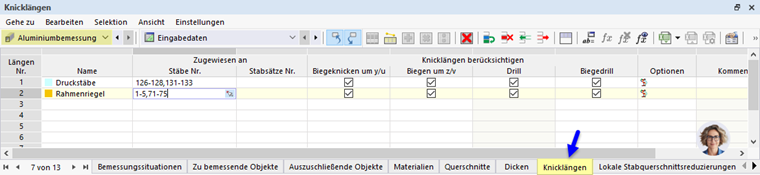

- Inscrivez les numéros des objets dans les tableaux d'entrée des Types de dimensionnement.

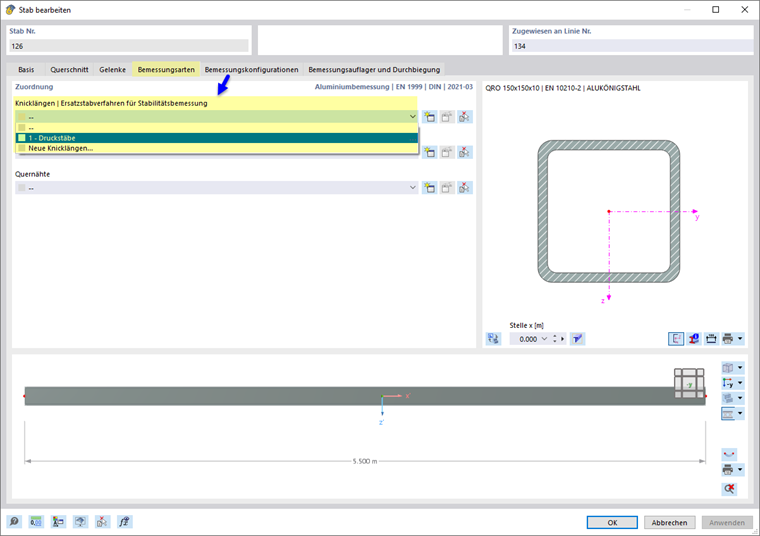

- Attribuez le type dans l'onglet Types de dimensionnement du dialogue de la barre ou de l'ensemble de barres, ou définissez un nouveau type.
Dans l'onglet Types de dimensionnement, vous pouvez sélectionner un type déjà défini dans la liste et l'attribuer à la barre ou à l'ensemble de barres correspondant. Le bouton
offre la possibilité de créer un nouveau type. Avec le bouton
, vous pouvez sélectionner graphiquement un autre objet pour en adopter les propriétés pour le dimensionnement en aluminium. Si vous souhaitez modifier le type sélectionné, utilisez le bouton
.
Représentation graphique du type de dimensionnement

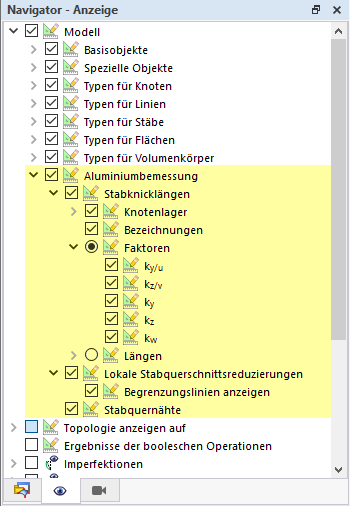

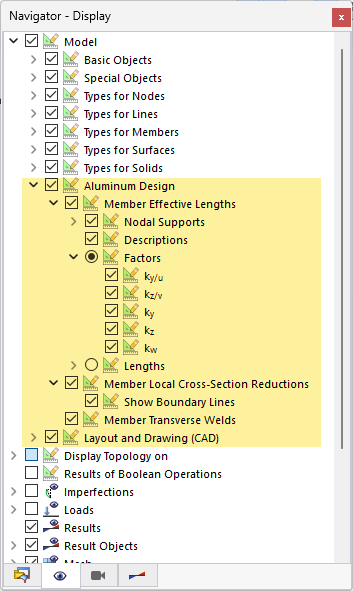

Tous les types de dimensionnement peuvent être représentés graphiquement dans la fenêtre de travail. Dans le menu 'Dimensionnement en aluminium' du Navigator - Anzeige, vous trouverez des options d'affichage correspondantes. Cela permet un contrôle simple de la bonne attribution et une documentation claire via l'Impression graphique.
De même, une représentation des types sélectionnés pour les types de dimensionnement apparaît dans la partie inférieure de la boîte de dialogue d'édition de la barre ou de l'ensemble de barres.
Objets de dimensionnement
Les combinaisons et objets à dimensionner peuvent être définis selon divers critères dans les tableaux correspondants. Une description détaillée de ces options se trouve dans les sous-chapitres suivants :
Configurations de dimensionnement
Les réglages détaillés pour chaque vérification sont définis dans les Configurations de dimensionnement. Pour chaque état limite, il existe une configuration de dimensionnement qui gère les règlements spécifiques à la norme et dans laquelle vous pouvez définir par exemple les seuils ou différentes options de vérification. Seules les configurations de dimensionnement activées dans les Paramètres globaux sont disponibles.
Les configurations de dimensionnement sont également organisées sous forme de types. Vous pouvez créer différents types pour chaque configuration de dimensionnement et attribuer la configuration appropriée à chaque objet.
Attribution de la configuration de dimensionnement
Vous avez les options suivantes pour attribuer des configurations pour le dimensionnement en aluminium aux objets :
- Indiquez dans les boîtes de dialogue des configurations individuelles, dans la section Attribué à, les numéros des objets pertinents.

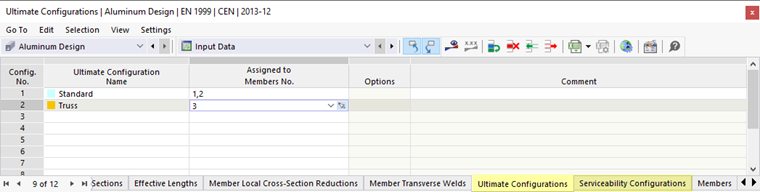

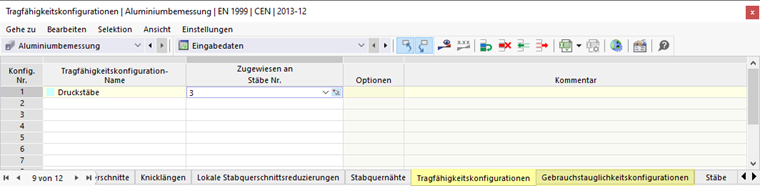

- Inscrivez les numéros des objets dans les tableaux d'entrée des Configurations.

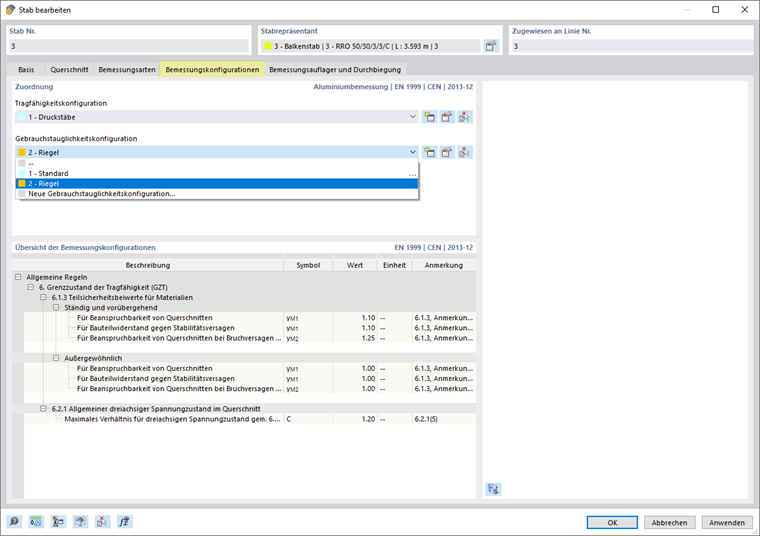

- Attribuez la configuration dans l'onglet Configurations de dimensionnement du dialogue de la barre, de l'ensemble de barres ou de la surface, ou définissez une nouvelle configuration.
Dans le dialogue de la barre, de l'ensemble de barres ou de la surface, vous pouvez sélectionner une configuration déjà existante dans la liste. Utilisez le bouton
pour créer une nouvelle configuration. Le bouton
vous permet de sélectionner graphiquement un autre objet dont la configuration sera adoptée. En cliquant sur le bouton
, vous accédez au menu d'édition de la configuration de dimensionnement sélectionnée.
La liste à gauche du dialogue montre toutes les configurations de cet état limite présentes dans le modèle. Créez une nouvelle configuration à partir des valeurs par défaut de la norme de dimensionnement sélectionnée en utilisant le bouton
ou copiez une configuration existante via le bouton
. La suppression d'une configuration se fait via le bouton
.
Vous pouvez attribuer individuellement la configuration aux objets concernés. Utilisez pour cela la fonction d'attribution via le bouton
en haut à droite du dialogue, le tableau d'entrée du dimensionnement en aluminium pour la configuration concernée ou l'option de sélection dans le dialogue d'édition de l'objet à dimensionner.
Pour un objet auquel aucune configuration n'est attribuée pour un état limite donné, aucune vérification n'est effectuée pour cet état limite. Ainsi, vous pouvez désactiver simplement la vérification d'aptitude au service pour des barres individuelles en ne leur attribuant pas de configuration d'aptitude au service.
