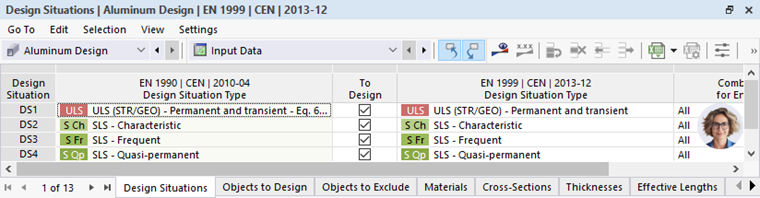

V kategorii 'Posouzení hliníku' v Navigator - Daten a v odpovídající tabulce jsou stanoveny základní vlastnosti posouzení pro posouzení hliníku. Zde můžete definovat typy pro parametry posouzení, jako jsou klopné délky, místní redukce průřezů tyčí a příčné svary, a přiřadit je příslušným objektům. Kromě toho máte možnost vybrat kombinace a objekty pro posouzení a přiřadit jim specifické konfigurace posouzení.
Pro práci s vstupními tabulkami jsou k dispozici funkce známé z RFEM. Více všeobecných informací naleznete v kapitole Tabellen příručky RFEM.
Globální nastavení
Základní nastavení pro posouzení hliníku se spravuje v dialogu Globale Einstellungen. Tento dialog můžete otevřít pomocí tlačítka
ve vstupních tabulkách nebo prostřednictvím kontextového menu v položce navigace.
Typy posouzení
Typy posouzení jsou organizovány jako typy, které jsou přizpůsobeny odpovídající Normě. Podrobný popis jednotlivých typů posouzení naleznete v následujících kapitolách:
Můžete vytvořit více typů pro každý typ posouzení a přiřadit je individuálně tyčím nebo sadám tyčí.
Přiřazení typu posouzení
K přiřazení typů k objektům pro posouzení máte k dispozici několik možností:

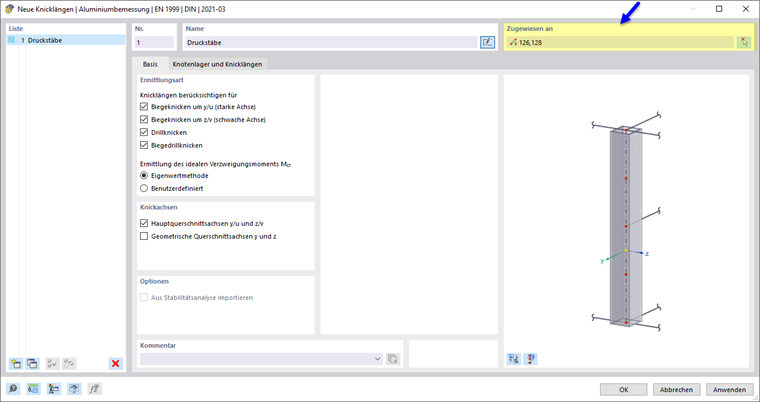

- Ve dvouzích jednotlivých typů v sekci Přiřazeno k zadejte čísla příslušných objektů.

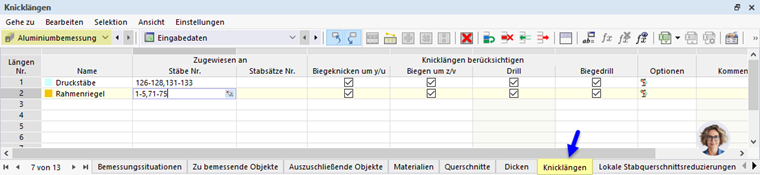

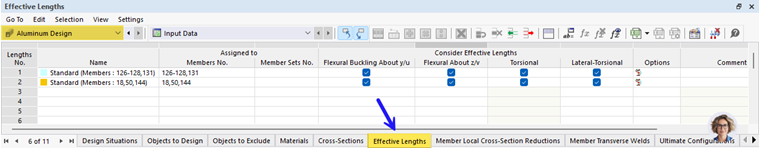

- Vložte čísla objektů do vstupních tabulek Typy posouzení.
- V dialogu tyče nebo sady tyčí přiřaďte typ v záložce Typy posouzení nebo definujte nový typ.

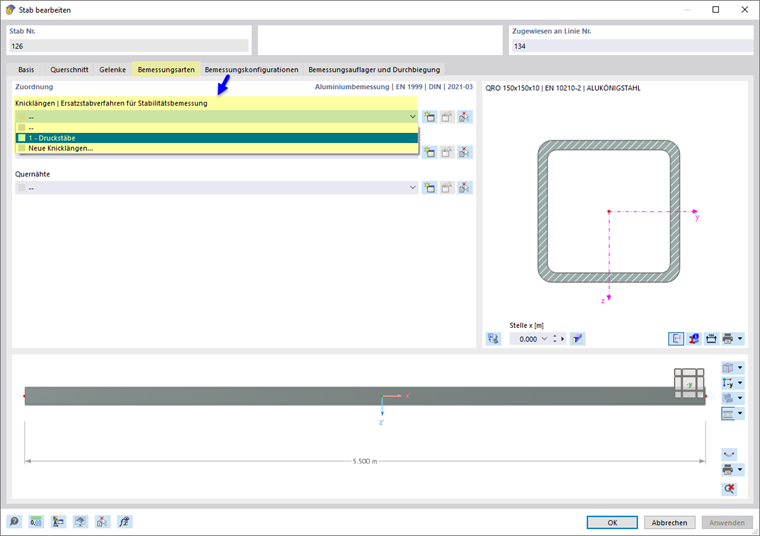

V záložce Typy posouzení můžete vybrat již definovaný typ ze seznamu a přiřadit ho příslušné tyči nebo sadě tyčí. Tlačítko
nabízí možnost vytvořit nový typ. Pomocí tlačítka
můžete vybrat jiné objekt graficky, abyste převzali jeho vlastnosti pro posouzení hliníku. Pokud chcete upravit vybraný typ, použijte tlačítko
.
Grafické zobrazení typu posouzení

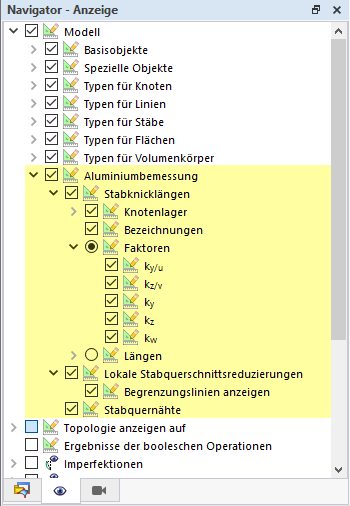

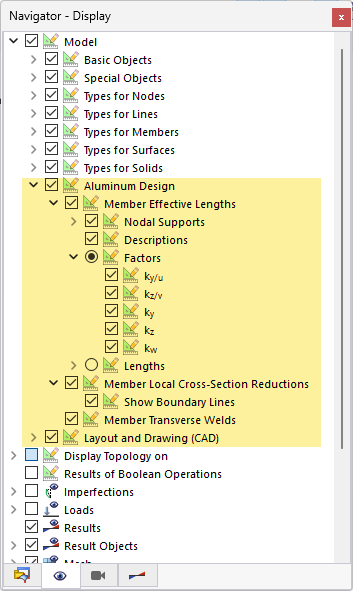

Všechny typy pro posouzení mohou být graficky zobrazeny v pracovním okně. V nabídce 'Posouzení hliníku' v Navigator - Anzeige naleznete odpovídající zobrazovací možnosti. Tím je možná jednoduchá kontrola správného přiřazení a přehledná dokumentace přes Grafische Anzeige.
Na stejném místě je také zobrazena reprezentace vybraných typů pro posouzení ve spodní části dialogu úprav tyče nebo sady tyčí.
Posouvací objekty
Kombinace a objekty pro posouzení můžete stanovit podle různých kritérií v odpovídajících tabulkách. Podrobný popis těchto možností naleznete v následujících podkapitolách:
Konfigurace posouzení
Podrobné nastavení jednotlivých posouzení jsou stanovena v Konfiguracích posouzení. Pro každý mezní stav existuje vlastní konfigurace posouzení, která spravuje normově specifické předpisy a ve které můžete například stanovit hraniční hodnoty nebo různé možnosti posouzení. K dispozici jsou pouze konfigurace posouzení, které jsou aktivovány v Globální nastavení.
Konfigurace posouzení jsou také organizovány jako typy. Můžete vytvořit různé typy pro každou konfiguraci posouzení a přiřadit každému objektu odpovídající konfiguraci.
Přiřazení konfigurace posouzení
Máte následující možnosti pro přiřazení konfigurací objektům pro posouzení hliníku:

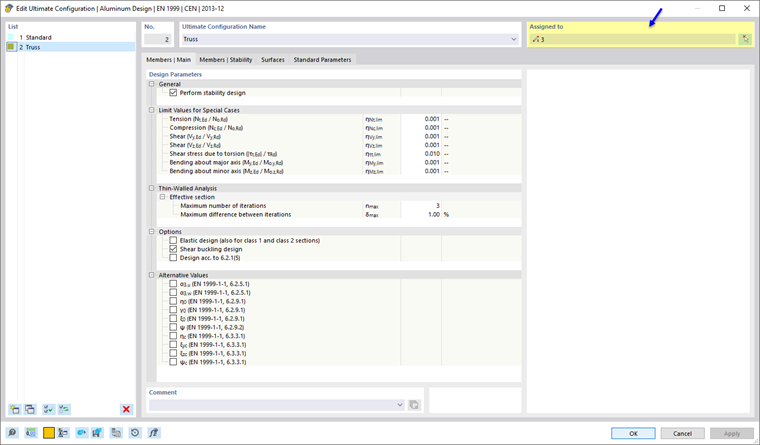

- Ve dvouzích jednotlivých konfigurací v sekci Přiřazeno k zadejte čísla příslušných objektů.

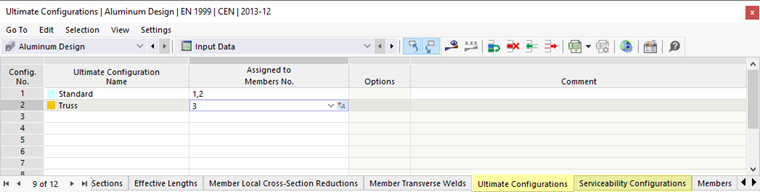

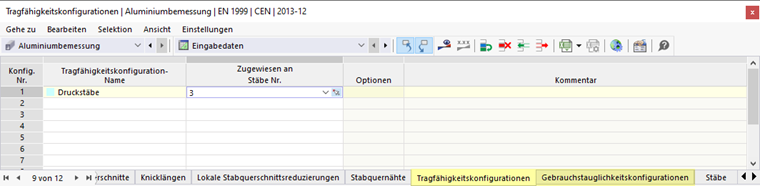

- Vložte čísla objektů do vstupních tabulek Konfigurace.
- V dialogu tyče, sady tyčí nebo plochy přiřaďte konfiguraci v záložce Konfigurace posouzení nebo definujte novou konfiguraci.
V dialogu tyče, sady tyčí nebo plochy můžete vybrat již existující konfiguraci ze seznamu. Použijte tlačítko
pro vytvoření nové konfigurace. Tlačítko
umožňuje grafický výběr jiného objektu, od kterého se převezme příslušná konfigurace. Kliknutím na tlačítko
přejdete do editačního menu vybrané konfigurace posouzení.
Seznam na levé straně dialogu zobrazuje všechny v modelu existující konfigurace tohoto mezního stavu. Vytvořte novou konfiguraci z výchozích hodnot vybrané posouzení normy pomocí tlačítka
, nebo zkopírujte existující konfiguraci pomocí tlačítka
. Pro odstranění konfigurace použijte tlačítko
.
Konfiguraci můžete jednotlivě přiřadit příslušným objektům. Použijte k tomu přiřazovací funkci pomocí tlačítka
v dialogu nahoře vpravo, vstupní tabulku posouzení hliníku pro příslušnou konfiguraci nebo volbu v dialogu úprav posuzovaného objektu.
Pro objekt, ke kterému není pro určitý mezní stav přiřazena žádná konfigurace, se v tomto mezním stavu neprodávají žádné posouzení. Tímto způsobem můžete například jednoduše deaktivovat posouzení použitelnosti pro jednotlivé tyče tím, že těmto tyčím nepřiřadíte žádnou konfiguraci použitelnosti.
