La configurazione di resistenza è suddivisa in diverse schede che strutturano in modo chiaro i criteri per le singole verifiche.
Aste | Base
Nella scheda Aste | Base della finestra di dialogo 'Configurazione di resistenza', effettui le impostazioni di base per il dimensionamento di aste e set di aste.
Generale
Il campo di controllo 'Eseguire la verifica di stabilità' determina se, oltre alle verifiche delle sezioni trasversali, vengono effettuate anche verifiche di stabilità come quelle contro flessione e instabilità laterale-torsionale. Dovrebbe disattivare il campo di controllo se non desidera eseguire una verifica di stabilità.
Se la verifica di stabilità è attivata, devono essere definite le Lunghezze di instabilità e assegnate alle rispettive aste o set di aste. In caso contrario, non è possibile alcuna verifica di stabilità. Nella tabella dei risultati Errori e Avvisi viene visualizzato un messaggio corrispondente dopo il calcolo. Le aste e i tiranti sono esclusi poiché possono assorbire solo forze di trazione e non richiedono verifiche di stabilità.
Limiti di sfruttamento per ignorare le caratteristiche interne delle forze e delle tensioni
Le normative di dimensionamento, principalmente orientate ai calcoli manuali, contengono formule di verifica o condizioni di interazione che spesso sono progettate solo per particolari combinazioni di caratteristiche interne delle forze. Tuttavia, nel contesto del calcolo strutturale del modello 3D, si ottengono generalmente valori molto piccoli per le caratteristiche interne delle forze. Sebbene siano insignificanti dal punto di vista ingegneristico per la capacità portante, ostacolano alcune verifiche se si vogliono rispettare rigorosamente le normative di dimensionamento o costringono all'uso di formule di interazione meno favorevoli. Pertanto, i 'Limiti di sfruttamento per ignorare le caratteristiche interne delle forze e delle tensioni' offrono una semplice e trasparente possibilità di trascurare determinate caratteristiche interne delle forze nella verifica e di aggirare i problemi sopra menzionati.
Il limite η descrive il rapporto tra la caratteristica interna delle forze applicate e la resistenza della sezione trasversale, determinata in modo semplificato attraverso i valori della sezione trasversale. Non si tratta di capacità portanti di progettazione regolate normativamente: pertanto, le regolamentazioni specifiche delle normative non vengono considerate; questo non è lo scopo dell'impostazione dei valori limite. Pertanto, dovrebbero essere utilizzati valori limite alti solo a scopo di test.
Se una caratteristica interna delle forze è al di sotto della condizione del valore limite, la verifica avviene senza avviso che la caratteristica interna delle forze è trascurata. Tuttavia, nei Dettagli di verifica è possibile verificare quali caratteristiche interne delle forze, a seguito dei valori limite, sono state trascurate e non considerate nella verifica grazie alla nota 'Trascurabile'. Se in un punto tutte le caratteristiche interne delle forze sono trascurabili, viene indicata solo la verifica delle caratteristiche interne delle forze trascurabili.
Instabilità locale
In questa sezione, è possibile definire il metodo con cui calcolare la resistenza contro l'instabilità locale. Con l'opzione 'Metodo della media ponderata', il calcolo avviene secondo la sezione E.3.1 o F.3.1, con l'opzione 'Metodo diretto della resistenza' secondo la sezione E.3.2 o F.3.2 e con l'opzione 'Metodo degli elementi di confine' secondo la sezione F.3.3.
Aste | Stabilità

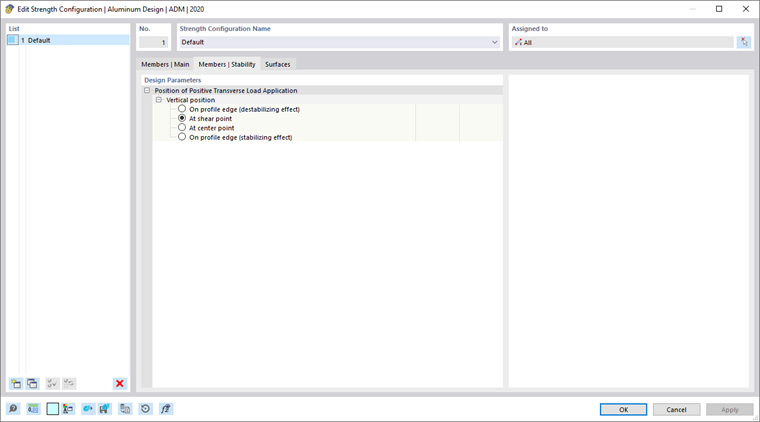

La scheda Aste | Stabilità è disponibile se nella scheda Aste | Base è marcato il campo di controllo 'Eseguire la verifica di stabilità'. Qui è possibile effettuare ulteriori impostazioni per le verifiche di stabilità.
Punto di applicazione del carico trasversale positivo
Se ci sono carichi trasversali (nella direzione dell'asse debole), è importante definire dove queste forze agiscono sul profilo. Possono influenzare significativamente il momento critico ideale: un carico che agisce sull'ala superiore di una trave a flessione in direzione del centro di taglio ha un effetto destabilizzante. Se il carico tira sull'ala inferiore, ha un effetto stabilizzante. Definire la 'Posizione verticale' utilizzando i campi di selezione.
Superfici

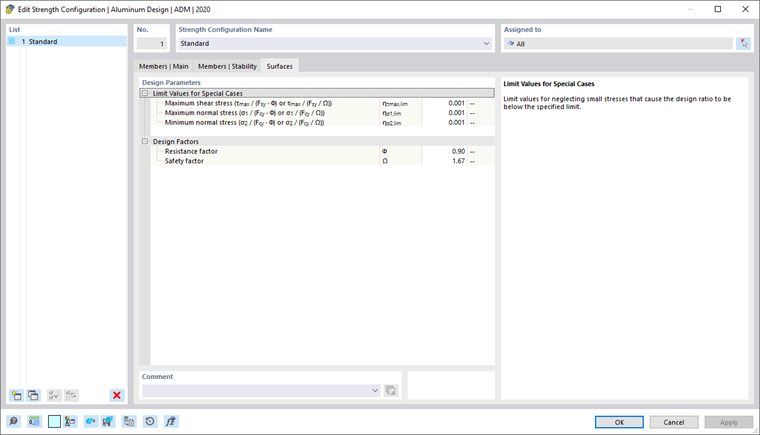

Nella scheda Superfici della finestra di dialogo 'Configurazione di resistenza', effettua le impostazioni di base per il dimensionamento delle superfici.
Limiti di sfruttamento per ignorare le caratteristiche interne delle forze e delle tensioni
Questa categoria gestisce diversi valori limite che riguardano tensioni molto piccole. Se la tensione è inferiore al rapporto definito η, non viene considerata nella verifica. Il contesto di questa opzione è descritto più in dettaglio nella sezione Aste | Base.
Coefficienti strutturali
Qui è possibile, se necessario, adattare il coefficiente di resistenza Φ (per LRFD) e il fattore di sicurezza Ω (per ASD), che devono essere utilizzati rispettivamente per il dimensionamento delle superfici.
