Konfigurace pevnosti je rozdělena do několika záložek, které přehledně strukturované předpisy pro jednotlivé důkazy.
@members-basis@
Pruty | Základní

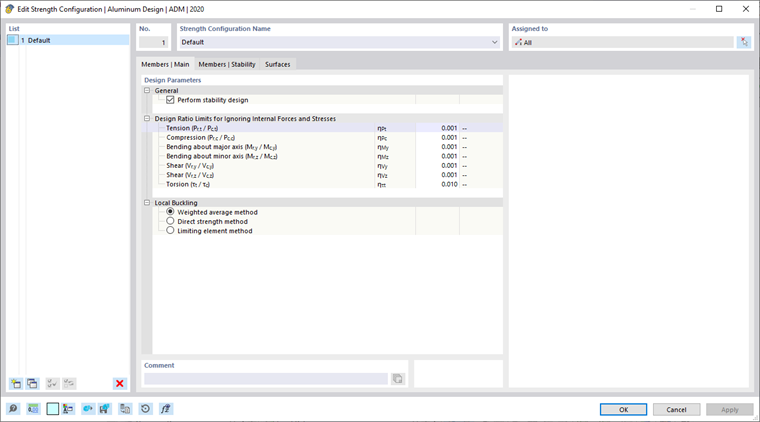

V záložce Pruty | Základní dialogu 'Konfigurace pevnosti' můžete provádět základní nastavení pro posudek prutů a souprav prutů.
@image060108@
Obecné
Kontrolní pole 'Provést stabilitní posudek' určuje, zda kromě průřezových posudků budou prováděny i stabilitní posudky, jako např. posudek vzpěru nebo klopení. Toto kontrolní pole byste měli deaktivovat, pokud nechcete provádět stabilitní posudek.
Pokud je stabilitní posudek aktivován, musí být definovány Délky vzpěr a přiděleny příslušným prutům nebo sadám prutů. Pokud tomu tak není, stabilitní posudek není možný. V výsledkové tabulce Chyby a varování se po výpočtu zobrazí odpovídající zpráva. Lana a tyče namáhané v tahu jsou z této povinnosti vyloučeny, protože mohou přenášet pouze tahové síly a nevyžadují stabilitní posudek.
@limits-internal-forces@
Hranice využití pro ignorování vnitřních sil a napětí
Pro většinu norem určených pro ruční výpočty jsou posudkové vzorce nebo interakční podmínky navrženy pouze pro určité kombinace vnitřních sil. V rámci výpočtu na 3D modelu jsou však obvykle získány velmi malé hodnoty vnitřních sil. Ty sice z inženýrského hlediska nemají význam pro únosnost, ale přísné dodržení normy může vyloučit některé posudky nebo vynutit použití méně výhodných interakčních vzorců. 'Hranice využití pro ignorování vnitřních sil a napětí' proto nabízí jednoduchý a transparentní způsob, jak určité vnitřní síly při posudku zanedbat a zmíněné problémy obejít.
Hraniční hodnota η popisuje poměr působící vnitřní síly k průřezové odolnosti, která je zjednodušeně stanovena pomocí průřezových hodnot. Nejdená se o normově stanovené posudkové únosnosti: Normové předpisy nejsou touto funkcí zohledněny; toto neodpovídá účelu nastavení hraničních hodnot. Vysoké hraniční hodnoty byste proto měli použít pouze pro testovací účely.
Pokud je vnitřní síla pod hraniční podmínkou, provádí se posudek bez varování, že vnitřní síla byla zanedbána. V Podrobnosti posudku však můžete na základě poznámky 'Zanedbatelné' u posudkových vnitřních sil zkontrolovat, které vnitřní síly byly v důsledku hraničních hodnot zanedbány a při posudku nezohledněny. Jestliže jsou na daném místě zanedbatelné všechny vnitřní síly, uvede se pouze ověření zanedbatelných vnitřních sil jako posudek.
Lokální boulení
V této části můžete nastavit metodu, pomocí které bude počítána pevnost proti lokálnímu boulení. Pro volbu 'Metoda váženého průměru' se výpočet provádí podle odstavce E.3.1 resp. F.3.1, pro volbu 'Přímá metoda pevnosti' podle odstavce E.3.2 resp. F.3.2 a pro volbu 'Metoda hraničních prvků' podle odstavce F.3.3.
Pruty | Stabilita

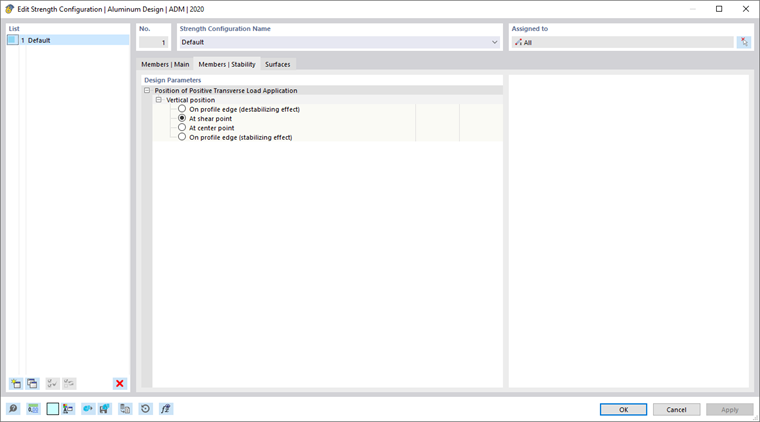

Záložka Pruty | Stabilita je dostupná, pokud je v záložce Pruty | Základní zaškrtnuto kontrolní pole 'Provést stabilitní posudek'. Zde můžete provést další nastavení pro stabilitní posudky.
@image061575@
Místo působení pozitivních příčných zatížení
Pokud jsou přítomna příčná zatížení (ve směru slabé osy), je důležité definovat, kde tyto síly na profil působí. Mohou zásadně ovlivnit kritický moment: Zatížení působící na horní pás nosníku směrem ke středu smyku má destabilisující efekt. Pokud zatížení působí na spodní pás, je stabilizující. Určete 'Vertikální polohu' pomocí výběrových polí.
Plochy

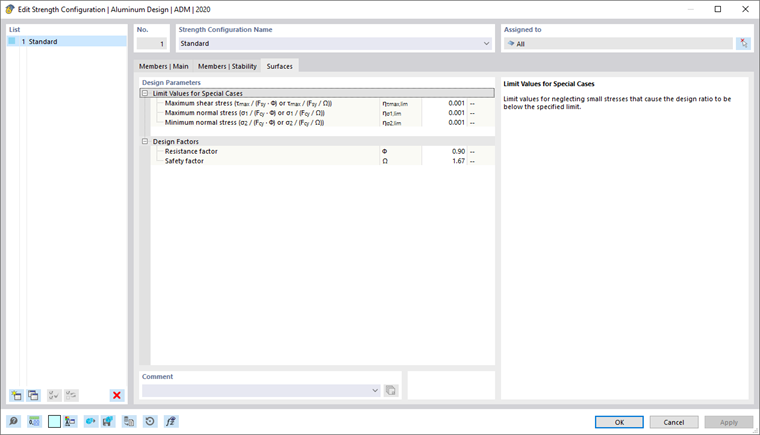

V záložce Plochy dialogu 'Konfigurace pevnosti' můžete provádět základní nastavení pro posudek ploch.
Hranice využití pro ignorování vnitřních sil a napětí
Tato kategorie spravuje několik hraničních hodnot, které se týkají velmi malých napětí. Pokud je napětí pod definovaným poměrem η, nebude se při posudku zohledňovat. Důvod pro tuto možnost je podrobněji popsán v části Pruty | Základní.
Konstrukční součinitele
Zde můžete případně upravit součinitel odolnosti Φ (pro LRFD) a bezpečnostní faktor Ω (pro ASD), který má být použit pro posudek ploch.
