La configuration de résistance est divisée en plusieurs onglets qui structurent de manière claire les paramètres pour les vérifications individuelles.

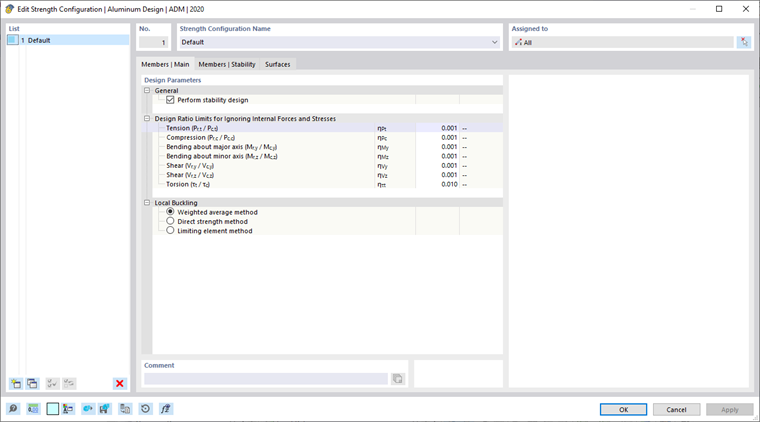

Barres | Base
Dans l'onglet Barres | Base de la boîte de dialogue 'Configuration de résistance', vous effectuez les paramètres de base pour le dimensionnement des barres et des ensembles de barres.
Général
La case à cocher 'Effectuer une vérification de stabilité' contrôle si des vérifications de stabilité comme le flambement et le flambement par torsion sont effectuées en plus des vérifications des sections transversales. Vous devriez désactiver cette case si vous ne souhaitez pas réaliser de vérification de stabilité.
Si la vérification de stabilité est activée, des Longueurs de flambement doivent être définies et assignées aux barres ou ensembles de barres concernés. Si cela n'est pas le cas, une vérification de stabilité ne peut pas être effectuée. Dans le tableau des résultats Erreurs & Avertissements, un message correspondant sera affiché après le calcul. Les barres de traction et de câble en sont exemptées, car elles ne peuvent reprendre que des forces de traction et n'exigent pas de vérifications de stabilité.
Limites d'exploitation pour ignorer les efforts internes et contraintes
Les normes de dimensionnement, souvent basées sur des calculs manuels, contiennent des formules de vérification ou des conditions d'interaction généralement prévues pour des combinaisons spécifiques d'efforts internes. Cependant, dans le cadre du calcul d'une structure sur un modèle 3D, on obtient généralement des valeurs très faibles pour les efforts internes. Bien qu'ils soient sans importance d'un point de vue ingénierie pour la capacité portante, ils empêchent, en respectant strictement la norme de dimensionnement, certaines vérifications ou obligent à utiliser des formules d'interaction non favorables. Les 'limites d'exploitation pour ignorer les efforts internes et contraintes' offrent donc une possibilité simple et transparente de négliger certains efforts internes lors de la vérification et d'éviter les problèmes susmentionnés.
La limite η décrit le rapport entre l'effort interne appliqué et la résistance de la section transversale, déterminé de manière simplifiée par les valeurs de la section transversale. Il ne s'agit pas de capacités de dimensionnement régies par des normes : les réglementations spécifiques aux normes ne sont donc pas prises en compte ; cela ne correspond pas à l'objectif de la définition de la limite. Vous ne devez donc utiliser des valeurs limites élevées qu'à des fins de test.
Si un effort interne se situe en dessous de la condition limite, le dimensionnement se fera sans avertissement, indiquant que l'effort interne est négligé. Toutefois, dans les Détails de vérification, vous pouvez vérifier, à l'aide de la mention 'Négligeable', quels efforts internes ont été négligés en raison des limites et n'ont pas été pris en compte lors de la vérification. Si à un endroit tous les efforts internes sont négligeables, seule la vérification des efforts internes négligeables sera indiquée comme vérification.
Flambement local
Dans cette section, vous pouvez définir la méthode par laquelle la résistance au flambement local est calculée. En choisissant l'option 'Méthode de la moyenne pondérée', le calcul sera effectué conformément aux sections E.3.1 ou F.3.1, pour l'option 'Méthode directe de résistance' suivant les sections E.3.2 ou F.3.2, et pour l'option 'Méthode des éléments limités' selon la section F.3.3.

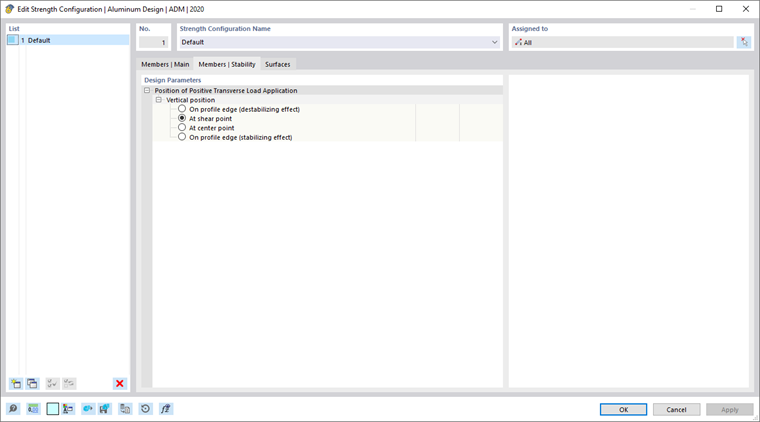

Barres | Stabilité
L'onglet Barres | Stabilité est disponible lorsque la case 'Effectuer une vérification de stabilité' est cochée dans l'onglet Barres | Base. Vous pouvez y faire d'autres réglages pour les vérifications de stabilité.
Point d'application des charges latérales positives
Si des charges latérales (dans la direction de l'axe faible) sont présentes, il est important de définir où ces forces agissent sur le profilé. Cela peut influencer de manière significative le moment critique de bifurcation : une charge qui agit sur la lèvre supérieure d'une poutre fléchie en direction du centre de cisaillement a un effet déstabilisateur. Si la charge tire sur la lèvre inférieure, elle a un effet stabilisateur. Définissez la 'Position verticale' à l'aide des champs de sélection.

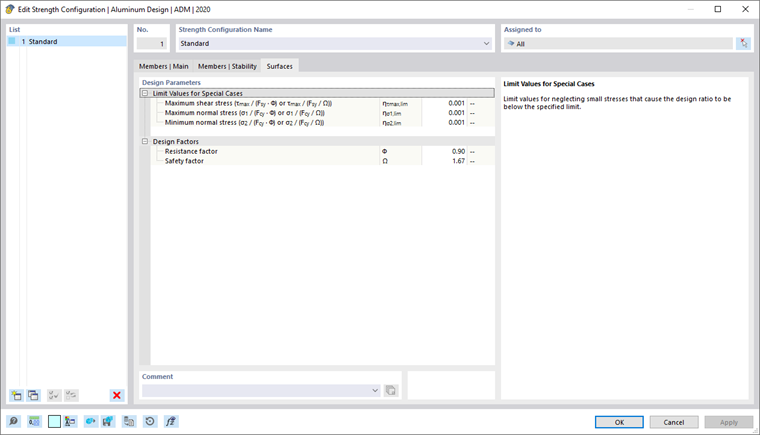

Surfaces
Dans l'onglet Surfaces de la boîte de dialogue 'Configuration de résistance', vous effectuez les réglages de base pour le dimensionnement des surfaces.
Limites d'exploitation pour ignorer les efforts internes et contraintes
Cette catégorie gère plusieurs limites concernant les très petites contraintes. Si la contrainte est inférieure au ratio défini η, elle ne sera pas prise en compte lors de la vérification. Le contexte de cette option est décrit plus en détail dans la section Barres | Base.
Coefficients de construction
Ici, vous pouvez ajuster si nécessaire le coefficient de résistance Φ (pour LRFD) et le facteur de sécurité Ω (pour ASD), chacun étant appliqué au dimensionnement des surfaces.
