Die Festigkeitskonfiguration ist in mehrere Register gegliedert, welche die Vorgaben für die einzelnen Nachweise übersichtlich strukturieren.
Stäbe | Basis

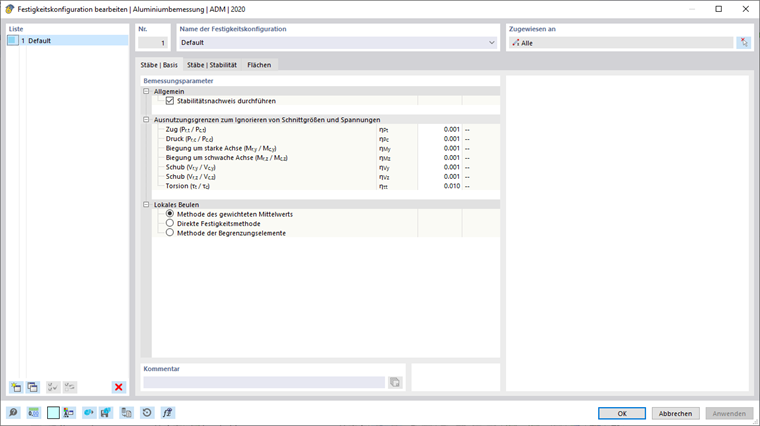

Im Register Stäbe | Basis des Dialogs 'Festigkeitskonfiguration' treffen Sie grundlegende Einstellungen für die Bemessung von Stäben und Stabsätzen.
Allgemein
Das Kontrollfeld 'Stabilitätsnachweis durchführen' steuert, ob neben den Querschnittsnachweisen auch Stabilitätsnachweise wie gegen Biegeknicken oder Biegedrillknicken geführt werden. Sie sollten das Kontrollfeld deaktivieren, wenn Sie keinen Stabilitätsnachweis führen möchten.
Wenn der Stabilitätsnachweis aktiviert ist, müssen Knicklängen definiert und den jeweiligen Stäben oder Stabsätzen zugewiesen werden. Ist dies nicht der Fall, so ist kein Stabilitätsnachweis möglich. In der Ergebnistabelle Fehler & Warnungen wird nach der Berechnung eine entsprechende Meldung angezeigt. Seilstäbe und Zugstäbe sind davon ausgenommen, da sie nur Zugkräfte aufnehmen können und keine Stabilitätsnachweise erfordern.
Ausnutzungsgrenzen zum Ignorieren von Schnittgrößen und Spannungen
Die meist auf Handrechnungen ausgelegten Bemessungsnormen enthalten Nachweisformeln oder Interaktionsbedingungen, die oft nur für bestimmte Schnittgrößenkombinationen ausgelegt sind. Im Rahmen der Tragwerksberechnung am 3D-Modell erhält man jedoch in der Regel sehr kleine Werte für Schnittgrößen. Sie sind zwar aus ingenieurmäßiger Sicht für die Tragfähigkeit ohne Bedeutung, verhindern jedoch bei strenger Beachtung der Bemessungsnorm bestimmte Nachweise oder erzwingen die Verwendung von ungünstigeren Interaktionsformeln. Die 'Ausnutzungsgrenzen zum Ignorieren von Schnittgrößen und Spannungen' bieten daher eine einfache und transparente Möglichkeit, bestimmte Schnittgrößen beim Nachweis zu vernachlässigen und die oben genannten Probleme zu umgehen.
Der Grenzwert η beschreibt das Verhältnis von einwirkender Schnittgröße zum Querschnittswiderstand, der in vereinfachter Weise über die Querschnittswerte bestimmt wird. Hierbei handelt es sich nicht um normativ geregelte Bemessungstragfähigkeiten: Normenspezifische Regelungen werden somit nicht berücksichtigt; dies entspricht nicht dem Zweck der Grenzwerteinstellung. Hohe Grenzwerte sollten Sie daher nur zu Testzwecken nutzen.
Liegt eine Schnittgröße unterhalb der Grenzwerte-Bedingung, so erfolgt die Bemessung ohne Warnung, dass die Schnittgröße vernachlässigt wird. In den Nachweisdetails jedoch können Sie anhand des Vermerks 'Vernachlässigbar' bei den Bemessungsschnittgrößen überprüfen, welche Schnittgrößen infolge der Grenzwerte vernachlässigt und beim Nachweis nicht berücksichtigt wurden. Falls an einer Stelle sämtliche Schnittgrößen vernachlässigbar sind, wird lediglich die Überprüfung der vernachlässigbaren Schnittgrößen als Nachweis angegeben.
Lokales Beulen
In diesem Abschnitt können Sie die Methode festlegen, mit der die Festigkeit gegen lokales Beulen berechnet wird. Bei der Option 'Methode des gewichteten Mittelwerts' erfolgt die Berechnung gemäß Abschnitt E.3.1 bzw. F.3.1, bei der Option 'Direkte Festigkeitsmethode' gemäß Abschnitt E.3.2 bzw. F.3.2 und bei der Option 'Methode der Begrenzungselemente' gemäß Abschnitt F.3.3.
Stäbe | Stabilität

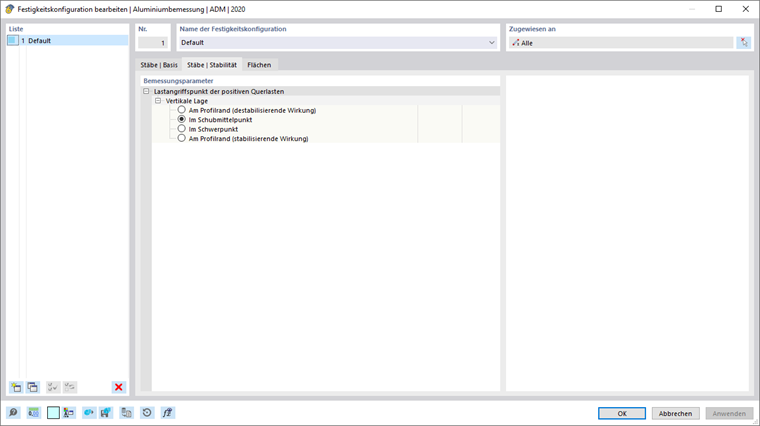

Das Register Stäbe | Stabilität ist verfügbar, wenn im Register Stäbe | Basis das Kontrollfeld 'Stabilitätsnachweis durchführen' angehakt ist. Hier können Sie weitere Einstellungen für die Stabilitätsnachweise vornehmen.
Lastangriffspunkt der positiven Querlasten
Sind Querlasten (in Richtung der schwachen Achse) vorhanden, so ist es wichtig zu definieren, wo diese Kräfte am Profil wirken. Sie können das ideale Verzweigungsmoment maßgeblich beeinflussen: Eine Last, die am Obergurt eines Biegeträgers in Richtung des Schubmittelpunkts wirkt, hat einen destabilisierenden Effekt. Wenn die Last am Untergurt zieht, wirkt sie stabilisierend. Legen Sie anhand der Auswahlfelder die 'Vertikale Lage' fest.
Flächen

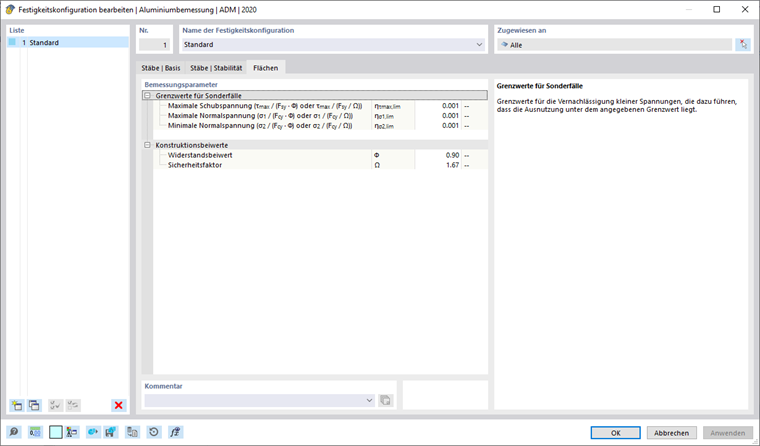

Im Register Flächen des Dialogs 'Festigkeitskonfiguration' treffen Sie grundlegende Einstellungen für die Bemessung von Flächen.
Ausnutzungsgrenzen zum Ignorieren von Schnittgrößen und Spannungen
Diese Kategorie verwaltet mehrere Grenzwerte, die sehr kleine Spannungen betreffen. Liegt die Spannung unter dem definierten Verhältnis η, wird sie beim Nachweis nicht berücksichtigt. Der Hintergrund für diese Option ist im Abschnitt Stäbe | Basis näher beschrieben.
Konstruktionsbeiwerte
Hier können Sie gegebenenfalls den Widerstandsbeiwert Φ (für LRFD) und den Sicherheitsfaktor Ω (für ASD) anpassen, der jeweils für die Bemessung der Flächen angesetzt werden soll.
