La configuración de resistencia está dividida en varias pestañas que estructuran de manera clara las especificaciones para las verificaciones individuales.

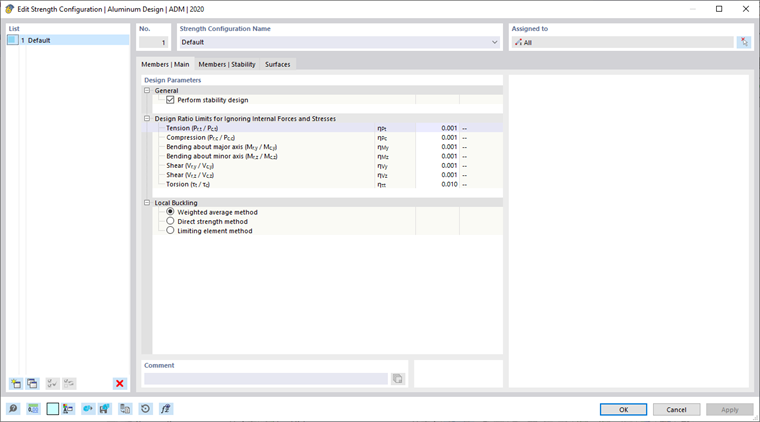

Barras | Base
En la pestaña Barras | Base del cuadro de diálogo 'Configuración de resistencia', se realizan ajustes básicos para el dimensionamiento de barras y conjuntos de barras.
General
El campo de control 'Realizar verificación de estabilidad' controla si, además de las verificaciones de la sección transversal, también se realizan verificaciones de estabilidad como contra pandeo por flexión o pandeo lateral torsional. Debe desactivar el campo de control si no desea realizar una verificación de estabilidad.
Si la verificación de estabilidad está activada, se deben definir Longitudes de pandeo y asignarlas a las barras o conjuntos de barras correspondientes. Si esto no se hace, no es posible realizar una verificación de estabilidad. En la tabla de resultados Errores y advertencias, se mostrará un mensaje respectivo después del cálculo. Las barras de cable y barras de tracción están exentas de esto, ya que solo pueden soportar fuerzas de tracción y no requieren verificaciones de estabilidad.
Límites de utilización para ignorar esfuerzos internos y tensiones
Las normas de diseño, que a menudo están destinadas a cálculos manuales, contienen fórmulas de verificación o condiciones de interacción que generalmente están diseñadas solo para ciertas combinaciones de esfuerzos internos. Sin embargo, dentro del cálculo estructural en el modelo 3D, generalmente se obtienen valores muy pequeños para esfuerzos internos. Aunque desde una perspectiva ingenieril no tienen relevancia para la capacidad de carga, impiden ciertas verificaciones al seguir estrictamente la norma de diseño o fuerzan el uso de fórmulas de interacción menos favorables. Los 'límites de utilización para ignorar esfuerzos internos y tensiones' ofrecen, por lo tanto, una forma sencilla y transparente de ignorar ciertos esfuerzos internos durante la verificación y eludir los problemas mencionados anteriormente.
El límite η describe la relación entre el esfuerzo interno aplicado y la resistencia de la sección, que se determina de manera simplificada a través de los valores de la sección. No se trata de capacidades de diseño reguladas normativamente: por lo tanto, no se consideran normativas específicas; esto no corresponde al propósito del ajuste del límite. Por lo tanto, debe utilizar límites elevados solo con fines de prueba.
Si un esfuerzo interno está por debajo de la condición límite, se realizará la verificación sin advertencia de que el esfuerzo ha sido ignorado. Sin embargo, en los Detalles de verificación, puede verificar mediante la nota 'Negligible' cuáles esfuerzos internos se han ignorado y no se han considerado en la verificación. Si en algún punto todos los esfuerzos internos son despreciables, solo se indicará la verificación de los esfuerzos internos despreciables como verificación.
Abolladura local
En esta sección, puede establecer el método con el que se calculará la resistencia contra la abolladura local. Con la opción 'Método del promedio ponderado', el cálculo se realiza según la sección E.3.1 o F.3.1, con la opción 'Método de resistencia directa' según la sección E.3.2 o F.3.2, y con la opción 'Método de elementos límites' según la sección F.3.3.

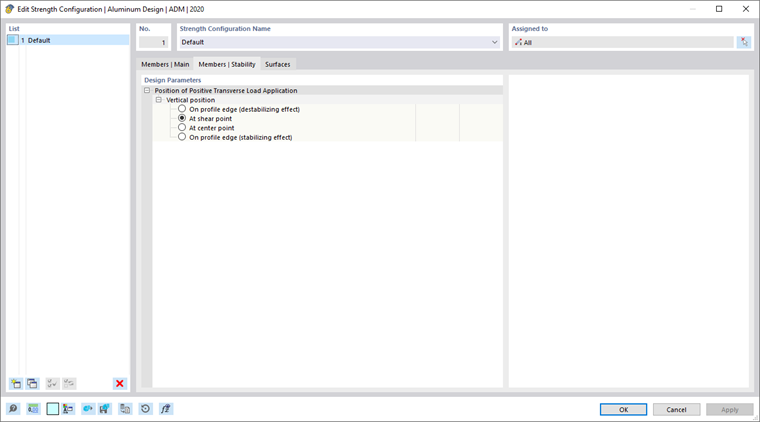

Barras | Estabilidad
La pestaña Barras | Estabilidad está disponible cuando en la pestaña Barras | Base está marcado el campo de control 'Realizar verificación de estabilidad'. Aquí puede realizar más ajustes para las verificaciones de estabilidad.
Punto de aplicación de las cargas transversales positivas
Si hay cargas transversales (en la dirección del eje débil), es importante definir dónde actúan estas fuerzas en el perfil. Pueden influir decisivamente en el momento crítico de ramificación: una carga que actúa en la línea superior de una viga hacia el centro de corte tiene un efecto desestabilizador. Si la carga tira en la línea inferior, actúa estabilizando. Establezca la 'Posición vertical' mediante los campos de selección.

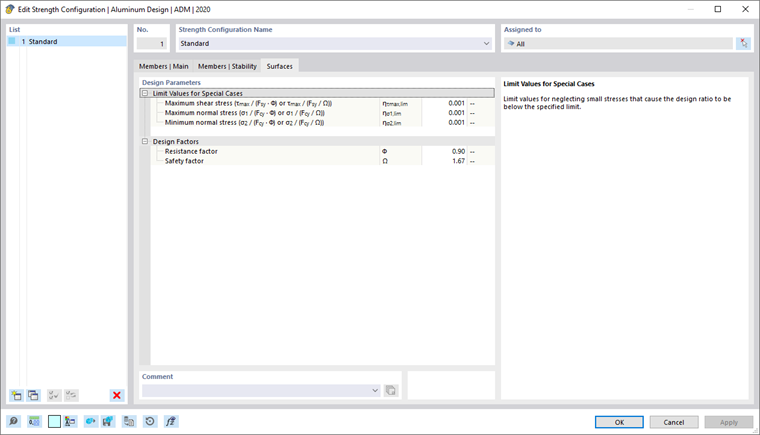

Superficies
En la pestaña Superficies del cuadro de diálogo 'Configuración de resistencia', se realizan ajustes básicos para el dimensionamiento de superficies.
Límites de utilización para ignorar esfuerzos internos y tensiones
Esta categoría gestiona varios límites relacionados con tensiones muy pequeñas. Si la tensión está por debajo de la relación definida η, no se considerará en la verificación. El contexto de esta opción se describe con más detalle en la sección Barras | Base.
Coeficientes de diseño
Aquí puede, si es necesario, ajustar el coeficiente de resistencia Φ (para LRFD) y el factor de seguridad Ω (para ASD) que se deben aplicar para el dimensionamiento de las superficies.
