Konfiguracja wytrzymałościowa jest podzielona na kilka zakładek, które strukturalnie organizują wymagania dla poszczególnych analiz.
Pręty | Podstawowe

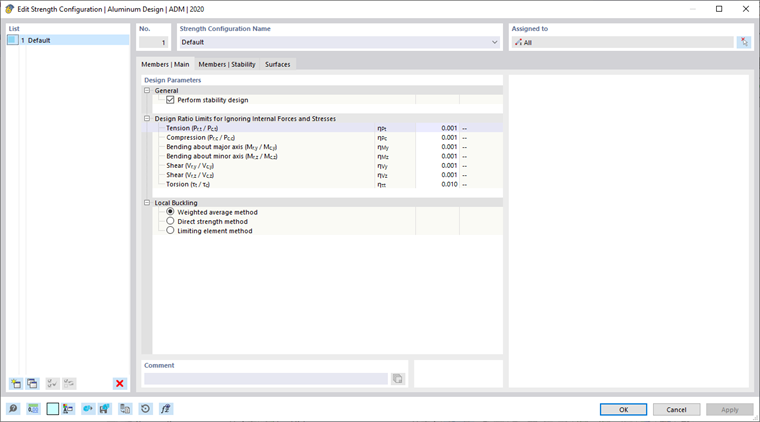

W zakładce Pręty | Podstawowe dialogu 'Konfiguracja wytrzymałościowa' dokonujesz podstawowych ustawień do projektowania prętów i zestawów prętów.
Ogólne
Pole kontrolne 'Przeprowadź analizę stateczności' decyduje, czy oprócz analiz przekrojów, będą również prowadzone analizy stateczności, takie jak na wyboczenie czy zwichrzenie skrętne. Powinieneś odznaczyć to pole, jeśli nie chcesz prowadzić analizy stateczności.
Jeśli analiza stateczności jest aktywna, muszą być zdefiniowane Długości wyboczeniowe i przypisane do poszczególnych prętów lub zestawów prętów. W przeciwnym razie analiza stateczności nie jest możliwa. W tabeli wyników Błędy i ostrzeżenia po obliczeniach pojawi się odpowiedni komunikat. Pręty linowe i pręty cięgnowe są z tego wyłączone, ponieważ przenoszą tylko siły rozciągające i nie wymagają analizy stateczności.
Granice wykorzystania dla ignorowania sił wewnętrznych i naprężeń
Normy projektowe, które często opierają się na obliczeniach ręcznych, zawierają wzory sprawdzające lub warunki interakcji, które często dotyczą tylko określonych kombinacji sił wewnętrznych. Jednak w ramach obliczeń konstrukcji w modelu 3D zazwyczaj otrzymuje się bardzo małe wartości dla sił wewnętrznych. Choć z inżynierskiego punktu widzenia nie mają one znaczenia dla nośności, to jednak przez rygorystyczne zastosowanie norm projektowych mogą uniemożliwiać określone analizy lub wymuszać użycie mniej korzystnych formuł interakcyjnych. 'Granice wykorzystania dla ignorowania sił wewnętrznych i naprężeń' oferują prosty i przejrzysty sposób pomijania określonych sił wewnętrznych podczas analizy, aby uniknąć wspomnianych problemów.
Wartość graniczna η opisuje stosunek działającej siły wewnętrznej do odporności przekroju, obliczonej w uproszczony sposób na podstawie wartości przekroju. Nie są to nośności projektowe regulowane normą: zatem normatywne regulacje nie są brane pod uwagę; to nie jest celem ustawienia wartości granicznych. Wysokie wartości graniczne powinny być stosowane tylko do celów testowych.
Jeśli siła wewnętrzna jest poniżej warunku wartości granicznej, obliczenia są prowadzone bez ostrzeżenia, że siła wewnętrzna jest pomijana. Jednak w Szczegóły analizy możesz sprawdzić, które siły wewnętrzne zostały pominięte i nie były brane pod uwagę w analizie, poprzez oznaczenie 'Pomijalne' przy analizowanych siłach wewnętrznych. Jeżeli w danym punkcie wszystkie siły wewnętrzne są pomijalne, jedynym dowodem jest kontrola pomijalnych sił wewnętrznych.
Wyboczenie lokalne
W tej sekcji możesz określić metodę, zgodnie z którą jest obliczana wytrzymałość na wyboczenie lokalne. Opcja 'Metoda wartości średniej ważonej' wykonuje obliczenia według sekcji E.3.1 lub F.3.1, opcja 'Bezpośrednia metoda wytrzymałości' według sekcji E.3.2 lub F.3.2, a opcja 'Metoda elementów ograniczających' według sekcji F.3.3.
Pręty | Stabilność

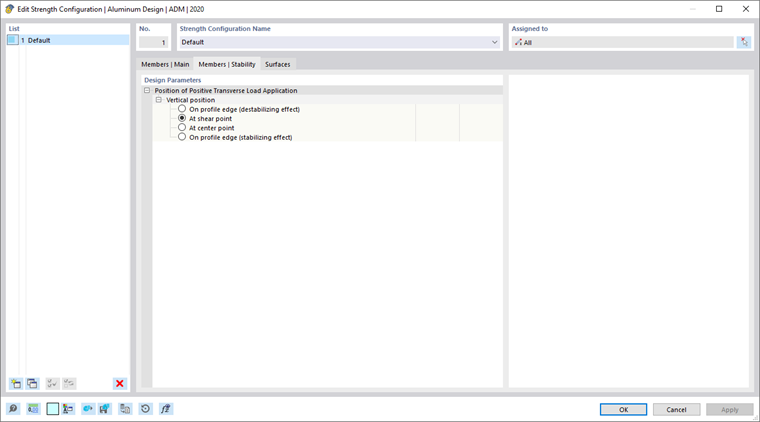

Zakładka Pręty | Stabilność jest dostępna, gdy w zakładce Pręty | Podstawowe pole kontrolne 'Przeprowadź analizę stateczności' jest zaznaczone. Tutaj możesz dokonać dalszych ustawień dla analizy stateczności.
Punkt przyłożenia dodatnich obciążeń poprzecznych
Jeśli są obecne obciążenia poprzeczne (w kierunku słabej osi), ważne jest zdefiniowanie, gdzie te siły działają na profil. Mogą one znacząco wpływać na moment bifurkacji: obciążenie działające na górną półkę belek giętych w kierunku środka ścinania ma efekt destabilizujący. Jeśli obciążenie działa na dolną półkę, ma efekt stabilizujący. Ustaw 'Pionowe położenie' poprzez pola wyboru.
Powierzchnie

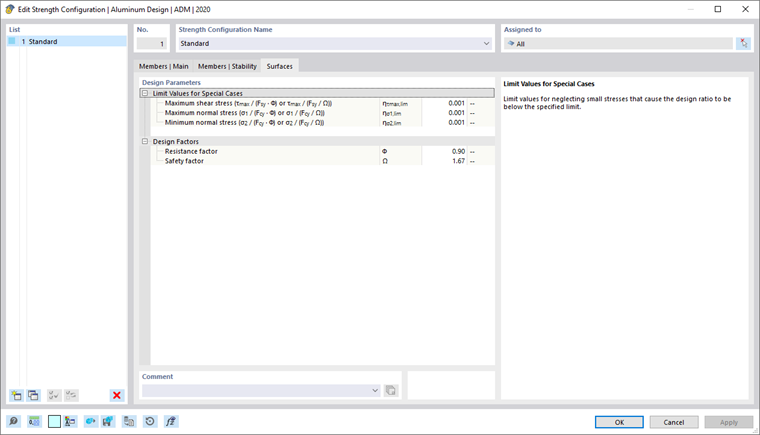

W zakładce Powierzchnie dialogu 'Konfiguracja wytrzymałościowa' dokonujesz podstawowych ustawień do projektowania powierzchni.
Granice wykorzystania dla ignorowania sił wewnętrznych i naprężeń
Ta kategoria zarządza kilkoma wartościami granicznymi, dotyczącymi bardzo małych naprężeń. Jeśli naprężenie jest poniżej zdefiniowanego stosunku η, nie jest brane pod uwagę w analizie. Tło tej opcji zostało dokładniej opisane w sekcji Pręty | Podstawowe.
Współczynniki konstrukcji
Tutaj możesz dostosować współczynnik odporności Φ (dla LRFD) i współczynnik bezpieczeństwa Ω (dla ASD), które będą stosowane do projektowania powierzchni.
