Résultats par barre

Les résultats de l'analyse spectrale par barres sont répertoriés dans la catégorie Résultats par barre du tableau. Les résultats sont triés par numéro de barre dans les différents onglets.

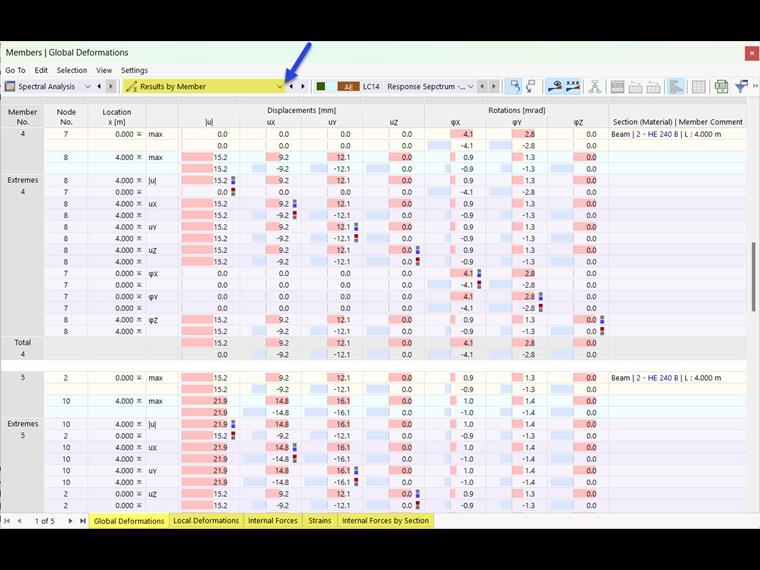

01 Résultats par barre dans le tableau pour l'analyse spectrale

Déformations globales

Vous pouvez afficher graphiquement les déformations de barre via la catégorie « Déformations globales » du navigateur (voir l'image Résultats de l'analyse spectrale ). Les déformations de barre sont affichées sous forme numérique dans l'onglet du tableau « Déformations globales » (voir l'image Résultats par barre dans le tableau). Il s'agit des résultats suivants :

• Déplacement absolu total |u|
• Déplacements u_X, u_Y et u_Z
• Rotations φ_X, φ_Y et φ_Z.

Les déformations se rapportent aux axes du système de coordonnées global.

Déformations locales

Vous pouvez afficher graphiquement les déformations locales de barre à l'aide de la catégorie de navigateur « Barres » « Déformations locales » (voir l'image Sélectionner les déformations locales de barre dans le navigateur ). Les valeurs des déformations de barre sont répertoriées dans l'onglet du tableau « Déformations locales ». Il s'agit des résultats suivants :

• Déplacement absolu total |u|
• Déplacements locaux  u_x, u_y et u_z
• Rotations locales φ_x, φ_y et φ_z
• Gauchissement de section ω (si le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) est activé)

Les déformations se rapportent aux axes locaux de la barre.

Efforts internes

Vous pouvez afficher graphiquement les efforts internes de barre via la catégorie de navigateur « Barres » → « Efforts internes » (voir l'image Résultats de l'analyse spectrale ). Dans l'onglet du tableau « Efforts internes », les efforts internes des barres sont affichés sous forme numérique. Il s'agit des résultats suivants :

• Forces N, V_y et V_z
• Moments M_T, M_y et M_z
• Bimoment M_ω (si le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) est activé)
• Moments de torsion M_{T, pri} et M_{T, sec} (si le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) est activé)

Déformations

Les déformations de barre affichent les déformations locales sous la forme de déformations et de cisaillements. Les résultats suivants sont disponibles dans la catégorie du navigateur « Barres » → « Déformations » et dans l'onglet du tableau « Déformations » :

• Déformation normale et déformations dues au cisaillement ε_x, γ_xy et γ_xz
• Déformations en torsion et en flexion κ_x, κ_y et κ_z

Forces de contact

Pour les barres avec Appuis de barre , vous pouvez afficher les « Forces de contact ». Il s'agit en particulier de :

• Forces de contact p_x, p_y et p_z
• Moment m_x

Efforts internes par section

Les valeurs extrêmes des efforts internes de barre sont répertoriées dans l'onglet du tableau « Efforts internes par section », qui sont disponibles pour chaque section.
