Resultados por barra

Os resultados da análise espectral que estão disponíveis para os membros são listados na tabela categoria de resultados Resultados por Barra. Os resultados são ordenados por número de barra nos separadores individuais.

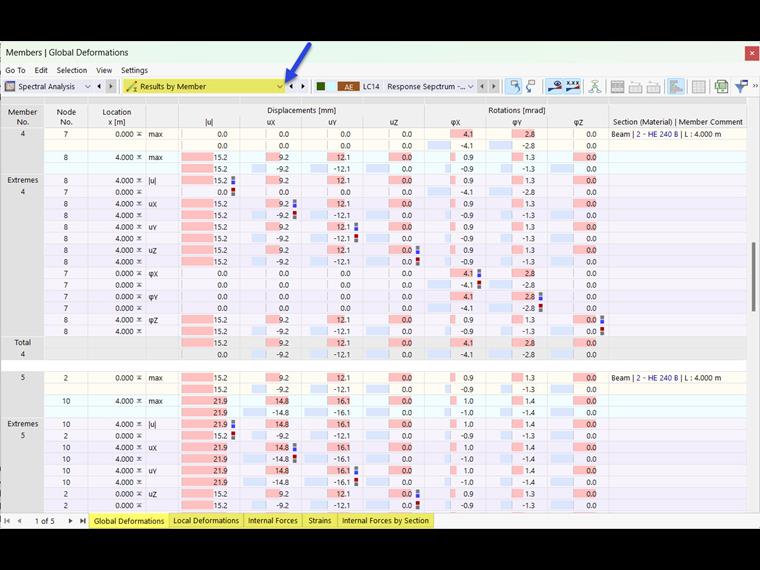

01 Resultados por barra na tabela para análise espectral

Deformações globais

As deformações da barra podem ser representadas graficamente através da categoria do navegador 'Deformações globais' (ver imagem # extbookmark manual|image030131|Resultados da análise espectral #). No registrador de tabela 'Deformações globais', as deformações da barra são exibidas na forma numérica (ver imagem image030288 Resultados barra a barra na tabela ). Estes são os seguintes resultados:

• Deslocamento total absoluto |U|
• Deslocamentos u_X, u_Y e u_Z
• Rotações φ_X, φ_Y e φ_Z.

As deformações referem-se aos eixos do sistema de coordenadas global.

Deformações locais

As deformações locais da barra podem ser representadas graficamente através da categoria do navegador 'barras' 'Deformações locais da barra' (ver imagem # extbookmark manual|imagem025859|Selecione as deformações locais da barra no navegador #). No registo de tabela 'Deformações locais', são listados os valores das deformações da barra. Estes são os seguintes resultados:

• Deslocamento total absoluto |U|
• Deslocamentos locais _x, u _y u _z
• Rotações locais φ_x, φ_y e φ_z
• Empenamento de secções ω (caso adicional torção de empenamento (7 graus de liberdade) ativado)

As deformações referem-se ao eixo local da barra.

Forças internas

As forças internas de barra podem ser representadas graficamente através da categoria do navegador 'Barras' → 'Forças internas' (ver figura # extbookmark manual|image030131|Resultados da análise espectral #). No separador tabela ' Forças internas ', os esforços internos das barras são apresentadas na forma numérica. Estes são os seguintes resultados:

• Forças N, V_y e V_z
• Momentos M_T, M_y e M_z
• Bimomento M_ω (se adicional warping-torsion (7 graus de liberdade) ativado)
• Momentos de torção M_{T, pri} e M_{T, s} (caso do módulo dof Torção de empenamento (7 graus de liberdade) ativado)

deformações

As deformações de barra representam deformações locais na forma de deformações axiais e de corte. Os seguintes resultados estão disponíveis na categoria do navegador 'Barras' → 'Distorções' e no separador da tabela ' Distorções ':

• Alterações no comprimento e nas deformações de corte ε_x, γ_xy e γ_xz
• Cargas de torção e flexão κ_x, κ_y e κ_z

Forças de contacto

Para barras com um armazenamento de barras , pode utilizar ' Mostrar forças de contacto '. Os seguintes manuais foram atualizados:

• Forças de contacto p_x, p_y e p_z
• Momento m_x

Esforços internos por secção

Im Tabellenregister 'Schnittgrößen querschnittsweise' werden die Extremwerte der Schnittgrößen aufgelistet, die für jeden Querschnitt vorliegen.
