Resultados por barra

En la categoría de resultados de la tabla Resultados por barra se incluye una lista de resultados del análisis espectral disponibles en Barras. Los resultados se ordenan por número de barra en las pestañas individuales.

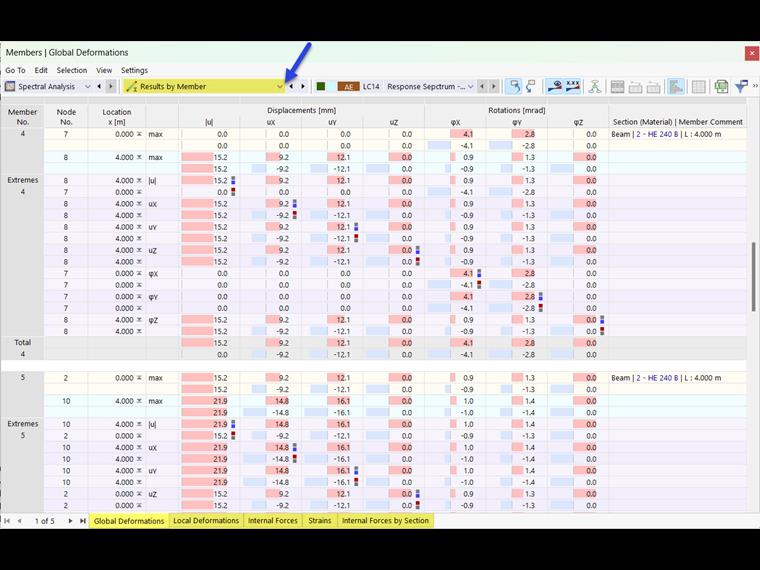

01 Resultados por barra en la tabla para el análisis espectral

Deformaciones globales

Puede mostrar las deformaciones de la barra gráficamente a través de la categoría del navegador 'Deformaciones globales' (consulte la imagen Resultados del análisis espectral ). En la pestaña de la tabla 'Deformaciones globales' las deformaciones de la barra se muestran en forma numérica (consulte la imagen Resultados por barra en la tabla). Estos son los siguientes resultados:

• Desplazamiento total absoluto |u|
• Desplazamientos u_X, u_Y y u_Z
• Giros φ_X, φ_Y y φ_Z.

Las deformaciones se refieren a los ejes del sistema de coordenadas global.

Deformaciones locales

Puede mostrar las deformaciones de las barras locales gráficamente usando la categoría del navegador 'Barras' 'Deformaciones locales' (consulte la imagen Selección de deformaciones de barras locales en el navegador ). En la pestaña de tabla 'Deformaciones locales' se incluye una lista de valores de las deformaciones de la barra. Estos son los siguientes resultados:

• Desplazamiento total absoluto |u|
• Desplazamientos locales u_x, u_y y u_z
• Giros locales φ_x, φ_y y φ_z
• Alabeo de la sección ω (si se activa el complemento Alabeo por torsión (7 grados de libertad))

Las deformaciones se refieren a los ejes de las barras locales.

Esfuerzos internos

Puede mostrar los esfuerzos internos de la barra gráficamente a través de la categoría del navegador 'Barras' → 'Esfuerzos internos' (consulte la imagen Resultados del análisis espectral ). En la pestaña de la tabla 'Esfuerzos internos', los esfuerzos internos de las barras se muestran en forma numérica. Estos son los siguientes resultados:

• Fuerzas N, V_y y V_z
• Momentos M_T, M_y y M_z
• Bimomento M_ω (si se activa el complemento Alabeo por torsión (7 grados de libertad) )
• Momentos torsores M_T,pri y M_T,sec (si se activa el complemento Alabeo por torsión (7 grados de libertad))

Deformaciones

Las deformaciones en barra representan deformaciones locales en forma de deformaciones axiales y cortantes. Los siguientes resultados están disponibles en la categoría del navegador 'Barras' → 'Deformaciones' y en la pestaña de la tabla 'Deformaciones':

• Deformaciones axiales y deformaciones por cortante ε_x, γ_xy y γ_xz
• Deformaciones torsionales y deformaciones de flexión κ_x, κ_y y κ_z

Fuerzas de contacto

Para las barras que constan de Apoyos en barra, puede mostrar las 'Fuerzas de contacto' en el navegador y en la tabla. Se han actualizado los siguientes manuales:

• Fuerzas de contacto p_x, p_y y p_z
• Momento m_x

Esfuerzos internos por sección

La pestaña de la tabla 'Secciones de esfuerzos internos' incluye una lista de valores extremos de Esfuerzos internos que hay disponibles para cada sección.
