Соединители служат для соединения отдельных частей составного сечения друг с другом.

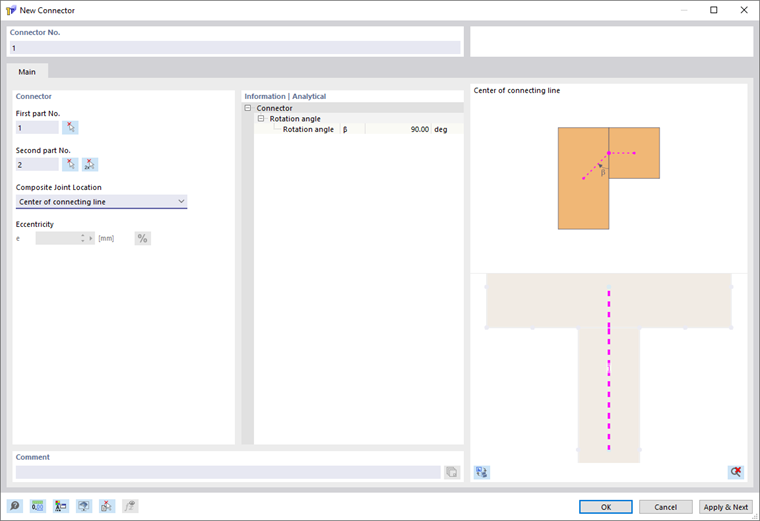

Номер соединителя назначается автоматически, но может быть изменён. При нумерации порядок не имеет значения. Она также не должна быть последовательной; пропуски в нумерации допустимы.
Первая часть № / Вторая часть №
С помощью первой и второй части вы определяете, какие части соединяются друг с другом соединителем. Придание в качестве первой или второй части важно для последующего использования в RFEM. Если в RFEM для соединителя определяется линейный шарнир, он позиционируется на первой части.
Положение составного соединения
Соединитель создаётся между центрами тяжести двух частей. Составное соединение при этом находится на общей соединительной линии двух частей. Таким образом, соединитель проходит от центра тяжести первой части до составного соединения и оттуда далее до центра тяжести второй части.
При выборе Середина соединительной линии составное соединение располагается в середине общей соединительной линии. В качестве альтернативы вы можете задать эксцентричное положение составного соединения на этой соединительной линии, выбрав Середина соединительной линии с эксцентриситетом. Эксцентриситет определяется в поле Эксцентриситет e.
Если две части не имеют общей соединительной линии, соединитель определяется непосредственно между центрами тяжести двух частей. В этом случае положение составного соединения на соединительной линии задать невозможно.
Информация | Аналитически
В этом разделе показан угол между соединителем первой части и общей соединительной линией двух частей.
