Одиночные поля требуются для классификации и расчета эффективного сечения тонкостенных стальных и алюминиевых сечений.

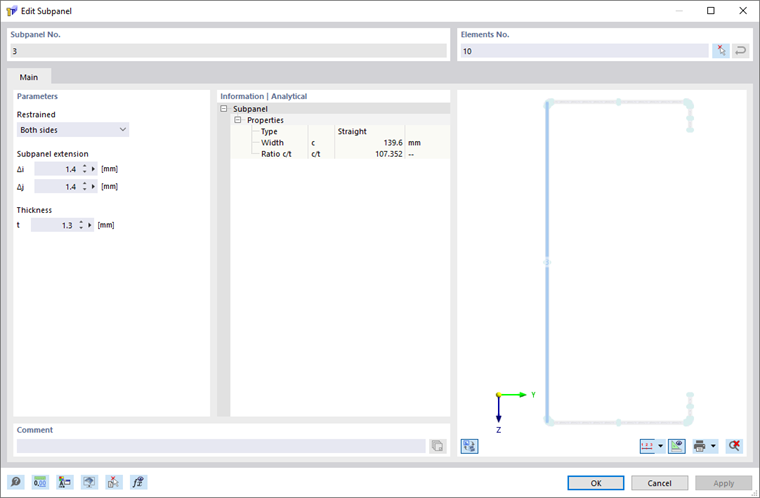

По умолчанию одиночные поля, а также их свойства определяются автоматически на основе геометрии сечения. Если активирована опция 'Включить ручной ввод одиночных полей' , можно создавать новые одиночные поля, изменять существующие и корректировать их свойства. При деактивации опции одиночные поля снова определяются автоматически в соответствии с нормативными требованиями.
Номер одиночного поля присваивается автоматически, но может быть изменен. Порядок нумерации произвольный; сквозная нумерация не требуется.
Элементы №
В разделе «Элементы №» перечислены элементы, назначенные одиночному полю.
При автоматическом определении связанные элементы объединяются в одиночное поле, если отсутствуют промежуточные опоры. Учитывается ли примыкающий элемент в качестве опоры, зависит от настройки 'Допуск для прямых одиночных полей' .
При ручном определении соответствующие элементы можно ввести непосредственно или выбрать графически в рабочей области с помощью кнопки
. Одиночному полю можно назначить несколько элементов, если они являются связанными.
Опора
Для каждого одиночного поля различают опертые и свободные края.
Условия опирания определяются на основе геометрии примыкающих элементов. Учитывается ли примыкающий элемент в качестве опоры, зависит от настройки 'Допуск для прямых одиночных полей' .
Расширение одиночного поля
Для начала и конца одиночного поля можно задать расстояние до края элемента. Это значение влияет на ширину одиночного поля.
Положительные значения увеличивают ширину одиночного поля, отрицательные – уменьшают.
Толщина
При автоматическом определении в качестве толщины одиночного поля принимается наименьшая толщина назначенных элементов.
Информация | Аналитическая
В этой области содержатся основные свойства одиночного поля, например, тип, ширина и соотношение c/t.
