Parametri di rugosità superficiale

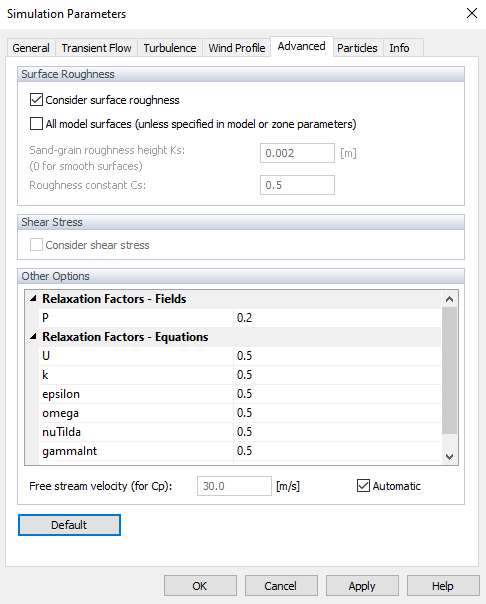

Se la texture delle superfici del modello ha un effetto significativo sui risultati, attivare la casella di controllo "Considera rugosità superficiale". La rugosità sarà quindi presa in considerazione per ogni superficie del modello. Condizioni al contorno specifiche vengono applicate alle superfici o zone, fornendo vincoli superficiali sulla viscosità turbolenta per tenere conto degli effetti della rugosità.
Affinché il programma determini la viscosità turbolenta vicino alle superfici, è necessario specificare l'"Altezza di rugosità del grano di sabbia Ks". È possibile definire la dimensione dei grani di sabbia nella casella di testo. Si noti che il valore deve essere inserito in metri. La "Costante di rugosità Cs" controlla la forma e la spaziatura dei grani di sabbia. Questo parametro è impostato di default a 0,5, assumendo una distribuzione omogenea. Se la rugosità non è uniforme, tuttavia, Cs può essere aumentato fino a 1,0.
Tensione tangenziale
Questa sezione è attualmente disponibile solo per il calcolo del Flusso stazionario. La visualizzazione della tensione tangenziale può essere abilitata selezionando l'opzione "Risultati tensione tangenziale"; i risultati sono disponibili dopo il calcolo nei risultati delle Grandezze superficiali. È anche possibile includere la tensione tangenziale nel tensore degli sforzi di Cauchy e successivamente nella Forza di attrito risultante, utilizzando l'opzione "Includi forze". Maggiori informazioni sulla tensione tangenziale sono disponibili nel capitolo Grandezze superficiali, Tensione tangenziale superficiale.

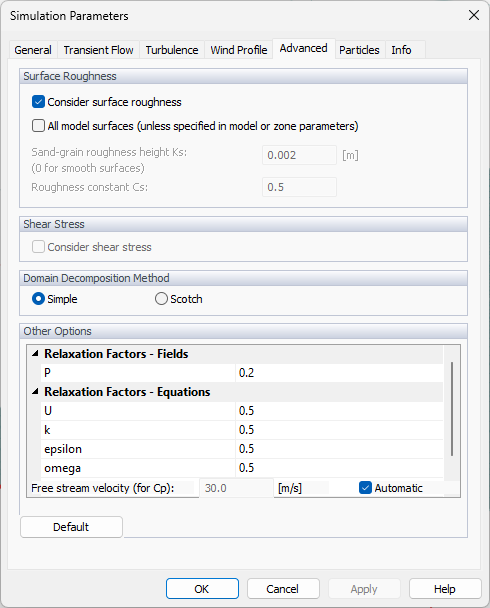

Metodo di decomposizione del dominio
In questa sezione, è possibile selezionare il metodo di decomposizione del dominio di calcolo per il calcolo parallelizzato. Il metodo simple suddivide il dominio lungo le direzioni cartesiane specificate, senza tenere conto della mesh effettiva. È adatto per mesh uniformi o strutturate su geometrie semplici. La decomposizione scotch è adatta per mesh non uniformi con raffinamenti locali. Suddivide il dominio indipendentemente dalla forma geometrica bilanciando il numero effettivo di celle per sottodominio. Evita le differenze di tempo di calcolo per core e quindi è più veloce ed efficace per compiti CFD complessi.
Altre opzioni
In RWIND 3, è possibile impostare i "Fattori di rilassamento" per il calcolo OpenFOAM®. I fattori di rilassamento sono strettamente correlati alla stabilità e alla convergenza del calcolo. In generale, i fattori di rilassamento specificano l'entità della variazione di una grandezza da un'iterazione a quella successiva. Non c'è alcun effetto per un fattore uguale a 1, e l'effetto aumenta man mano che il fattore di rilassamento si avvicina a zero. Il caso limite di 0 rappresenta una situazione in cui la soluzione non cambia affatto con le iterazioni successive. Pertanto, il valore ammissibile del fattore di rilassamento dovrebbe essere maggiore di 0 e minore o uguale a 1. Una scelta ottimale per il fattore di rilassamento è quella sufficientemente piccola da garantire un calcolo stabile, ma abbastanza grande da far progredire rapidamente il processo iterativo.
