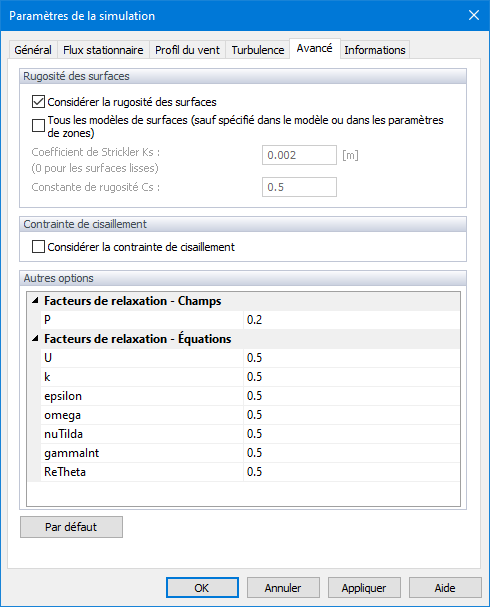

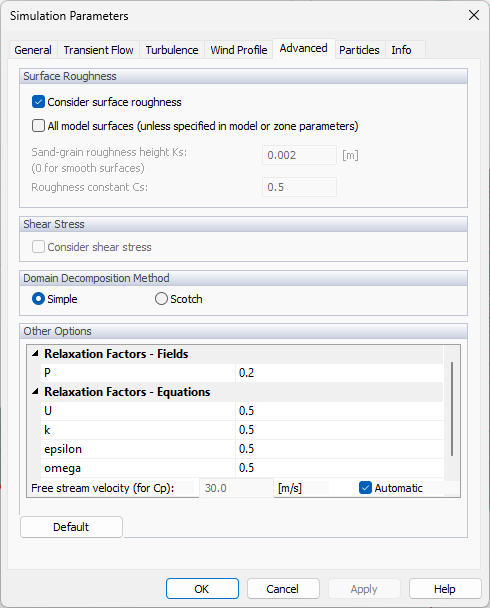

Paramètres de rugosité de surface
Si la texture des surfaces du modèle a un effet majeur sur les résultats, activez la case à cocher "Considérer la rugosité de surface". La rugosité sera alors prise en compte pour chaque surface du modèle. Des conditions aux limites spécifiques sont appliquées aux surfaces ou zones, fournissant des contraintes de surface sur la viscosité turbulente pour tenir compte des effets de rugosité.
Pour que le programme détermine la viscosité turbulente près des surfaces, la "Hauteur de rugosité du grain de sable Ks" doit être spécifiée. Vous pouvez définir la taille des grains de sable dans la zone de texte. Notez que la valeur doit être saisie en mètres.
La "Constante de rugosité Cs" contrôle la forme et l'espacement des grains de sable. Ce paramètre est défini par défaut à 0,5, en supposant une distribution homogène. Cependant, si la rugosité n'est pas uniforme, Cs peut être augmenté jusqu'à 1,0.
Contrainte de cisaillement
Cette section n'est actuellement disponible que pour le calcul de l'Écoulement stationnaire. L'affichage de la contrainte de cisaillement peut être activé en sélectionnant l'option "Résultats de contrainte de cisaillement" ; les résultats sont disponibles après le calcul dans les résultats des Grandeurs de surface. Il est également possible d'inclure la contrainte de cisaillement dans le tenseur des contraintes de Cauchy et par conséquent dans la Force de traînée résultante, en utilisant l'option "Inclure les forces". Plus d'informations sur la contrainte de cisaillement se trouvent dans le chapitre intitulé Grandeurs de surface, Contrainte de cisaillement de surface.
Méthode de décomposition du domaine
Dans cette section, la méthode de décomposition du domaine de calcul pour le calcul parallélisé peut être sélectionnée. La méthode simple divise le domaine le long des directions cartésiennes spécifiées, sans connaissance du maillage réel. Elle convient aux maillages uniformes ou structurés sur des géométries simples. La décomposition scotch est adaptée aux maillages irréguliers avec des raffinements locaux. Elle divise le domaine indépendamment de la forme géométrique en équilibrant le nombre réel de cellules par sous-domaine. Elle évite les différences de temps de calcul par cœur et est donc plus rapide et plus efficace pour les tâches CFD complexes.
Autres options
Dans RWIND 3, il est possible de définir les "Facteurs de relaxation" pour le calcul OpenFOAM®. Les facteurs de relaxation sont étroitement liés à la stabilité et à la convergence du calcul. En général, les facteurs de relaxation spécifient la proportion de changement d'une quantité entre l'itération précédente et la suivante. Un facteur égal à 1 n'a aucun effet, et l'effet augmente à mesure que le facteur de relaxation s'approche de zéro. Le cas limite de 0 représente un cas où la solution ne change pas du tout avec les itérations successives. Par conséquent, la valeur admissible du facteur de relaxation doit être supérieure à 0 et inférieure ou égale à 1.
Un choix optimal pour le facteur de relaxation est celui qui est suffisamment petit pour assurer un calcul stable, mais suffisamment grand pour faire avancer rapidement le processus itératif.
