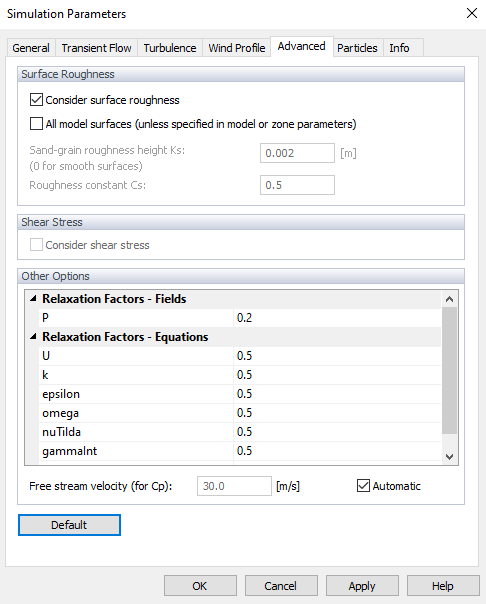

Parámetros de rugosidad superficial
Si la textura de las superficies del modelo tiene un efecto importante en los resultados, active la casilla "Considerar rugosidad superficial". La rugosidad se tendrá en cuenta para cada superficie del modelo. Se aplican condiciones de contorno específicas a las superficies o zonas, proporcionando restricciones superficiales sobre la viscosidad turbulenta para tener en cuenta los efectos de la rugosidad.
Para que el programa determine la viscosidad turbulenta cerca de las superficies, se debe especificar la "Altura de rugosidad del grano de arena Ks". Puede definir el tamaño de los granos de arena en el cuadro de texto. Tenga en cuenta que el valor se introduce en metros. La "Constante de rugosidad Cs" controla la forma y el espaciado de los granos de arena. Este parámetro se establece en 0.5 por defecto, asumiendo una distribución homogénea. Sin embargo, si existe una rugosidad no uniforme, Cs se puede aumentar hasta 1.0.
Tensión cortante
Esta sección solo está disponible para el cálculo de Flujo estacionario por ahora. La visualización de la tensión cortante se puede activar seleccionando la opción "Resultados de tensión cortante"; los resultados están disponibles después del cálculo en los resultados de Magnitudes de superficie. También es posible incluir la tensión cortante en el tensor de tensiones de Cauchy y, posteriormente, en la Fuerza de arrastre resultante, utilizando la opción "Incluir fuerzas". Puede encontrar más información sobre la tensión cortante en el capítulo titulado Magnitudes de superficie, Tensión cortante superficial.

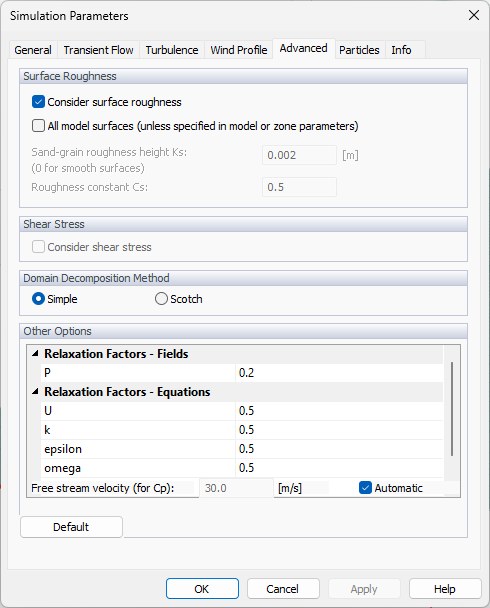

Método de descomposición del dominio
En esta sección, se puede seleccionar el método de descomposición del dominio de cálculo para el cálculo paralelizado. El método simple divide el dominio a lo largo de las direcciones cartesianas especificadas, sin tener en cuenta la malla real. Es adecuado para mallas uniformes o estructuradas en geometrías simples. La descomposición scotch es adecuada para mallas irregulares con refinamientos locales. Divide el dominio independientemente de la forma geométrica, equilibrando el número de celdas real por subdominio. Evita las diferencias de tiempo de cálculo por núcleo y, por lo tanto, es más rápida y efectiva para tareas CFD complejas.
Otras opciones
En RWIND 3, es posible establecer "Factores de relajación" para el cálculo de OpenFOAM®. Los factores de relajación están estrechamente relacionados con la estabilidad y la convergencia del cálculo. En general, los factores de relajación especifican la cantidad en la que cambia una magnitud de la iteración anterior a la siguiente. No hay ningún efecto para el factor igual a 1, y el efecto aumenta a medida que el factor de relajación se aproxima a cero. El caso límite de 0 representa un caso donde la solución no cambia en absoluto con las iteraciones sucesivas. Por lo tanto, el valor admisible del factor de relajación debe ser mayor que 0 y menor o igual que 1. Una elección óptima para el factor de relajación es aquella que es lo suficientemente pequeña para garantizar un cálculo estable, pero lo suficientemente grande para que el proceso iterativo avance rápidamente.
