Wenn Sie die Form eines Bleches ändern möchten, können Sie eine Modifikationskomponente namens Blechschnitt einfügen. Ein Blech kann durch einen oder mehrere Blechschnitte modifiziert werden.
Zu schneiden

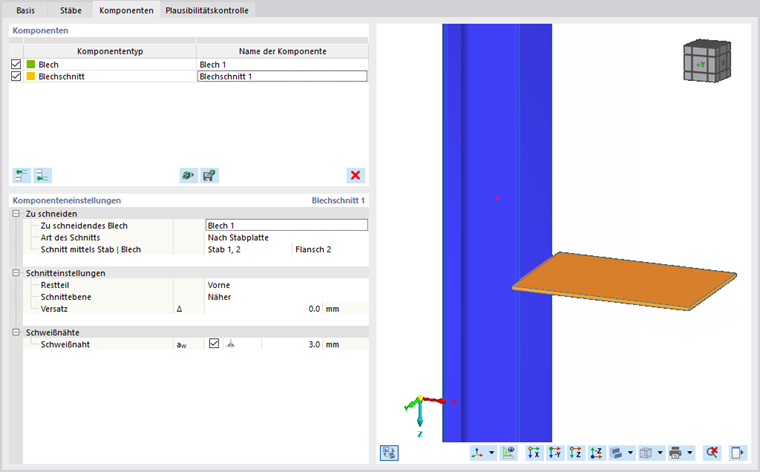

In der ersten Kategorie der Komponenteneinstellungen können Sie das zu schneidende Blech und anschließend die Art des Schnitts festlegen. Es gibt fünf Arten von Schnitten: Nach Platte, Nach Stabplatte, Nach Stab, Nach Hilfsebene und Nach Hilfsvolumen. Eine detailliertere Beschreibung der einzelnen Schnittarten finden Sie weiter unten. In der letzten Zeile wird das Referenzobjekt festgelegt, das für den Schnitt maßgeblich ist.
Schnitteinstellungen
Die Eingabedetails unterscheiden sich je nach Schnittart in einigen Punkten.
Nach Platte
Die erste Zeile der zusätzlichen Einstellungen für den Schnitttyp Nach Platte steuert die Schnittmethode. Die erste der beiden verfügbaren Methoden ist die Ebene, bei der der Schnitt an der nächstgelegenen Oberfläche der Referenzplatte durchgeführt wird. Die zweite Methode, Fläche, schneidet nur die Durchdringung beider Platten ab.

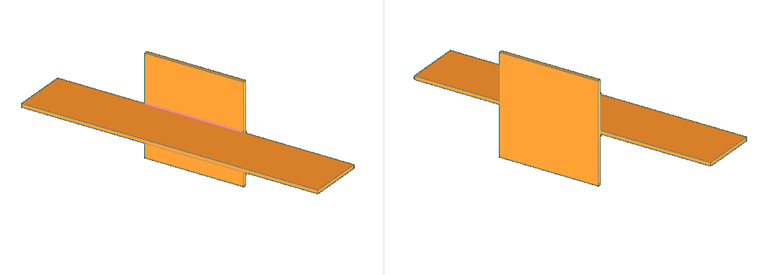

Durch Auswahl von Ebene werden zwei weitere Optionen angezeigt. Zunächst muss der Restteil, also das verbleibende Stück des Bleches, angegeben werden, wobei die Möglichkeiten Vorne und Hinten umfassen.

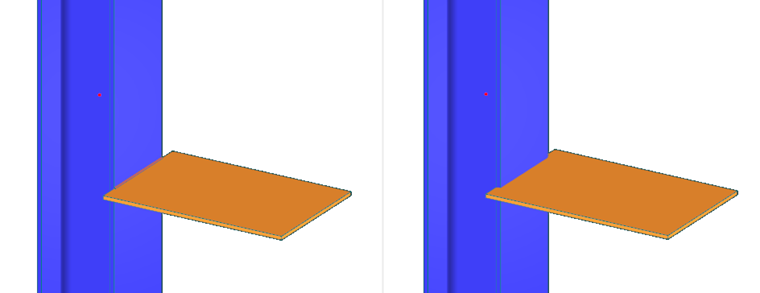

Darüber hinaus können Sie auswählen, welche Schnittebene die steuernde Ebene ist, ob sie näher an oder weiter entfernt von der betreffenden Plattenseite liegt. Der Standardstatus ist näher, da dies der häufigere Fall ist.
Bei beiden Schnittmethoden – Ebene und Fläche – ist es auch möglich, einen Versatz für den Schnitt festzulegen, bei dem der eigentliche Schnitt erfolgt. Es sind sowohl positive als auch negative Werte zulässig.

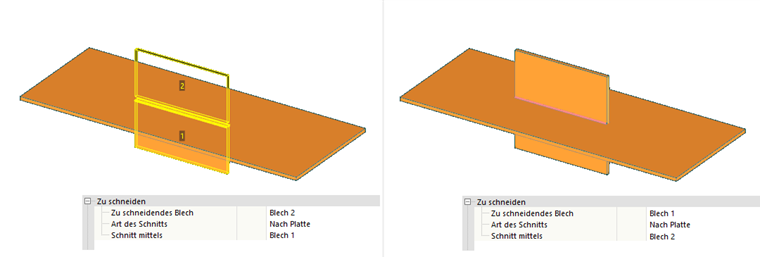

Bei Verwendung der Schnittmethode Fläche kann es vorkommen, dass die geschnittene Platte in mehrere Teile geteilt wird. In diesem Fall müssen Sie den verbleibenden Teil angeben. Dazu enthält die zusätzliche Einstellung eine neue Zeile, in der der verbleibende Teil durch eine Zahl ausgewählt werden kann, die in der Grafik angezeigt wird. Diese Möglichkeit ist auf dem linken Bild unten für die Referenzplatte Blech 1 zu sehen, wenn das geschnittene Blech Blech 2 ist. Zum Vergleich sehen Sie die gleiche Einstellung für die Schnittmethode Fläche im Bild rechts; nur die geschnittene Platte und die Referenzplatte sind vertauscht. In diesem Fall bleibt die geschnittene Platte in einem Stück. Es ist also nicht notwendig, den verbleibenden Teil zu definieren.
Nach Stabplatte
Die Schnittart Nach Stabplatte ähnelt dem Schnitt Nach Platte. Der Unterschied besteht darin, dass die Referenzplatte Teil eines Stabes sein muss.
Die zusätzlichen Einstellungen für diese Art des Schnitts sind fast identisch mit denen für den Schnitt Nach Platte; nur die Schnittmethode wird weggelassen. Zunächst müssen Sie entscheiden, ob der vordere oder der hintere Teil erhalten bleiben soll.
Die zweite Option besteht darin, die Schnittebene zu definieren: entweder die nähere oder die weiter entfernte Fläche der Referenzplatte.
Auch bei dieser Art von Schnitt ist es möglich, einen Versatz für den Schnitt festzulegen, bei dem der eigentliche Schnitt erfolgt, wobei sowohl positive als auch negative Werte zulässig sind.
Nach Stab

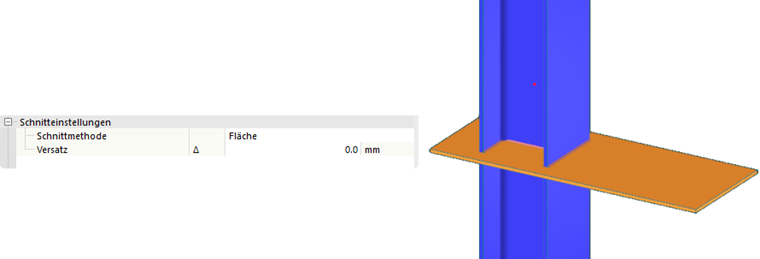

Bleche können auch anhand eines Stabes geschnitten werden. Es stehen die Schnittmethoden Ebene, Fläche, Begrenzungsrahmen und Konvexe Hülle zur Verfügung, wobei jeweils die zusätzliche Einstellung Versatz zu treffen ist. Wenn die geschnittene Platte in zwei Teile geteilt wird, erscheint eine neue Zeile, um den verbleibenden Teil zu definieren (genau wie beim Schnitttyp Nach Platte).
Nach Hilfsebene
Der Schnitt Nach Hilfsebene ähnelt dem Schnitt Nach Platte mit der Schnittmethode Ebene. Da die Hilfsebene keine Dicke hat, entfällt die Option Schnittebene und es muss nur der Restteil angegeben werden. Die Möglichkeiten sind wiederum Vorne und Hinten.
Für den Schnitttyp Nach Hilfsebene können Sie auch einen Versatz des tatsächlichen Schnitts von der Hilfsebene auswählen, indem Sie positive oder negative Werte eingeben.
Nach Hilfsvolumen
Mittels eines Schnittes Nach Hilfsvolumen kann ein räumlicher Bereich aus dem Blech ausgeschnitten werden. Der Schnitt erfolgt wiederum unter dem angegebenen Versatz. Entstehen durch den Schnitt mehrere getrennte Blechteile, muss der Restteil definiert werden.
Welds
In Fällen, in denen durch den Schnitt ein Kontakt zwischen Platten entsteht, können Sie in der Kategorie Schweißnähte eine Schweißnaht definieren. Die Definition enthält ein Kontrollkästchen, mit dem festgelegt wird, ob die Schweißnaht erzeugt werden soll, ein Auswahlfeld für den Schweißnahttyp und für Kehlnähte die Schweißnahtdicke.
