Si desea cambiar la forma de una chapa, puede insertar un componente de modificación llamado Corte de chapa. Una chapa puede ser modificada por uno o varios cortes de chapa.
A cortar

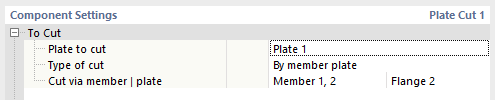

En la primera categoría de Configuraciones del componente, puede seleccionar la chapa a cortar y luego determinar el tipo de corte. Hay cinco tipos de cortes: Por placa, Por placa de barra, Por barra, Por plano auxiliar y Por volumen auxiliar. Una descripción más detallada de cada tipo de corte se encuentra más abajo. En la última línea se establece el objeto de referencia que es determinante para el corte.
Configuraciones del corte
Los detalles de entrada varían según el tipo de corte en algunos aspectos.
Por placa
La primera línea de las configuraciones adicionales para el tipo de corte Por placa controla el método de corte. El primero de los dos métodos disponibles es el de plano, donde el corte se realiza en la superficie más cercana de la placa de referencia. El segundo método, superficie, solo corta la intersección de ambas placas.
Al elegir plano, se muestran dos opciones adicionales. Primero, se debe indicar la parte restante, es decir, el trozo restante de la chapa, con las opciones de frente y atrás.

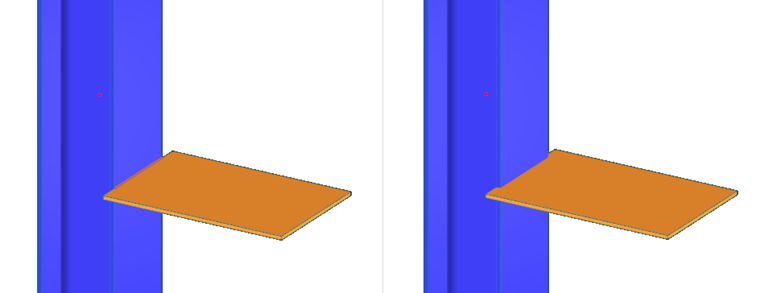

Además, puede elegir qué plano de corte será el principal, si está más cerca o más lejos del lado de la placa correspondiente. El estado predeterminado es más cerca, ya que este es el caso más común.
Para ambos métodos de corte – plano y superficie – también es posible establecer un desplazamiento para el corte, donde se realiza el corte real. Se permiten valores tanto positivos como negativos.
Cuando se utiliza el método de corte superficie, puede suceder que la placa cortada se divida en varias partes. En este caso, debe especificarse la parte restante. Para ello, la configuración adicional incluye una nueva línea donde se puede seleccionar la parte restante mediante un número que se muestra en el gráfico. Esta posibilidad se muestra en la imagen de la izquierda a continuación para la placa de referencia Chapa 1, cuando la chapa cortada es Chapa 2. Para comparación, vea la misma configuración para el método de corte superficie en la imagen de la derecha; solo la placa cortada y la placa de referencia están invertidas. En este caso, la placa cortada queda en una sola pieza. Por lo tanto, no es necesario definir la parte restante.
Por placa de barra
El tipo de corte Por placa de barra es similar al corte Por placa. La diferencia radica en que la placa de referencia debe ser parte de una barra.
Las configuraciones adicionales para este tipo de corte son casi idénticas a las del corte Por placa; solo se omite el método de corte. Primero debe decidir si conservar la parte frontal o la parte posterior.
La segunda opción es definir el plano de corte: ya sea la superficie más cercana o la más lejana de la placa de referencia.
También con este tipo de corte es posible establecer un desplazamiento para el corte, donde se realice el corte real, permitiendo valores tanto positivos como negativos.
Por barra
Las chapas también pueden ser cortadas mediante una barra. Están disponibles los métodos de corte plano, superficie, caja delimitadora y envolvente convexa, cada uno con la configuración adicional de desplazamiento. Si la placa cortada se divide en dos partes, aparece una nueva línea para definir la parte restante (igual que con el tipo de corte Por placa).
Por plano auxiliar
El corte Por plano auxiliar es similar al corte Por placa con el método de corte plano. Dado que el plano auxiliar no tiene grosor, la opción de plano de corte se omite y solo se debe especificar la parte restante. Las opciones son nuevamente frente y atrás.
Para el tipo de corte Por plano auxiliar, también puede seleccionar un desplazamiento del corte real desde el plano auxiliar, ingresando valores positivos o negativos.
Por volumen auxiliar
Mediante un corte Por volumen auxiliar, se puede cortar un área espacial de la chapa. El corte se realiza nuevamente bajo el desplazamiento especificado. Si el corte genera varias partes separadas de la chapa, se debe definir la parte restante.
Soldaduras
En los casos en que el corte genera un contacto entre placas, puede definir una soldadura en la categoría Soldaduras. La definición incluye una casilla de verificación para determinar si debe crearse la soldadura, un campo de selección para el tipo de soldadura y, para costuras de garganta, el espesor de la soldadura.
