Se si desidera modificare la forma di una piastra che è stata aggiunta dal componente Piastra , è possibile inserire un componente di modifica chiamato Taglio piastra. Una piastra può essere modificata da uno o più tagli della piastra.
Da tagliare

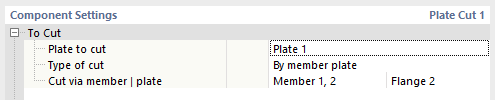

Nella prima categoria delle "Impostazioni dei componenti", è possibile definire la piastra da tagliare, seguita dal tipo di taglio. Esistono quattro tipi di tagli: Per piatto , Per piatto dell'asta , Per asta e Per piano ausiliario. Una descrizione più dettagliata di particolari tipi di tagli può essere trovata di seguito. L'ultima riga determina l'oggetto di riferimento che governa il processo di modifica.
Impostazioni di taglio
I dettagli di input differiscono per alcuni aspetti, a seconda del tipo di taglio.
Per piastra
La prima riga di impostazioni aggiuntive per il tipo di taglio Per piastra controlla il Metodo di taglio. Il primo dei due metodi disponibili è il Piano , all'interno del quale il taglio è guidato dalla superficie più vicina della piastra di riferimento. Quest'ultimo metodo, Superficie , taglia solo le parti di intersezione di entrambi i piatti.
Scegliendo Piano , vengono visualizzate altre due opzioni. In primo luogo, è necessario specificare la parte rimanente , con le possibilità comprese tra Anteriore e Posteriore.
Inoltre, è possibile scegliere quale piano di taglio è quello di controllo, se è più vicino o più lontano dal lato del piatto soggetto. Lo stato predefinito è Più vicino in quanto è il caso più comune.
Per entrambi i metodi di taglio, Piano e Superficie , è anche possibile impostare un Offset del taglio, in cui ha luogo il taglio vero e proprio. Sono consentiti sia valori positivi che negativi.
Quando si utilizza il metodo di taglio Superficie , può accadere che la piastra di taglio sia divisa in due parti. In tal caso, è necessario specificare la parte rimanente. Per fare ciò, l'impostazione aggiuntiva include una nuova linea in cui la parte rimanente può essere scelta in base a un numero visualizzato nel grafico. Questa possibilità può essere vista nell'immagine in basso a sinistra per la piastra di riferimento Piastra 1 quando la piastra tagliata è la piastra 2. In confronto, puoi vedere la stessa impostazione per il metodo di taglio della superficie nell'immagine a destra; solo la piastra di taglio e la piastra di riferimento vengono scambiate. In tal caso, la piastra tagliata rimane in un unico pezzo. Quindi non è necessario definire la parte rimanente.
Per piastra dell'asta
Il tipo di taglio Per piatto dell'asta è simile a Taglio Per piatto. La differenza è che il piatto di riferimento deve essere una parte di un'asta.
Le impostazioni aggiuntive per questo tipo di taglio sono quasi le stesse del tipo di taglio Per piastra ; solo il metodo di taglio è omesso. La prima decisione che devi prendere è se la parte anteriore o quella posteriore devono rimanere.

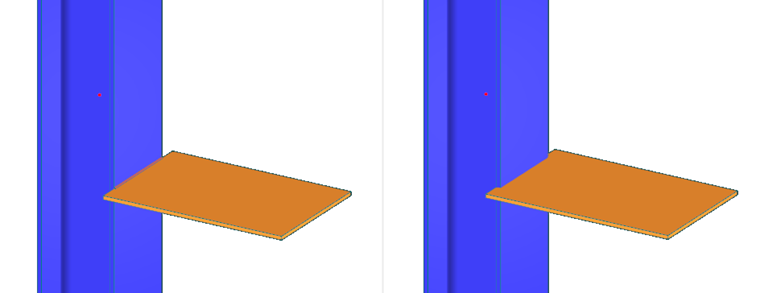

La seconda opzione è definire il piano di taglio; la faccia più vicina o più lontana della piastra di riferimento.
Anche per questo tipo di taglio, è anche possibile impostare un Offset del taglio in cui ha luogo il taglio vero e proprio, dove sono ammessi sia valori positivi che negativi.
Per asta
Le piastre possono anche essere tagliate tramite un'asta. In tal caso, il metodo di taglio è solo per Surface , con l'unica impostazione aggiuntiva che è l' Offset del taglio. Nel caso in cui il piatto di taglio sia diviso in due parti, appare una nuova linea per definire la parte rimanente (proprio come nel caso del tipo di taglio Per piatto ).
Per piano ausiliario

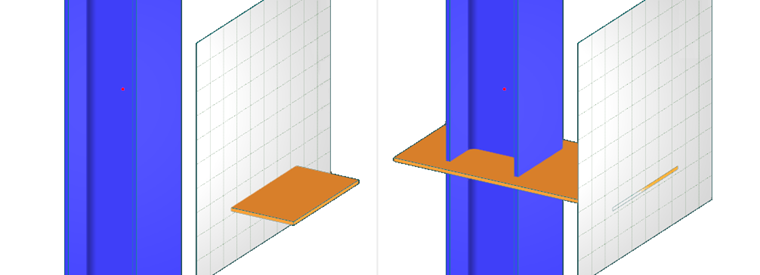

Il piatto di taglio Per piano ausiliario è simile al taglio per piatto dell'asta. Poiché il piano ausiliario non ha spessore, l'opzione Piano di taglio è omessa e deve essere specificata solo la parte rimanente. Le possibilità sono di nuovo Anteriore e Posteriore.
Per il tipo di taglio Per piano ausiliario , è anche possibile scegliere un Offset del taglio effettivo dal piano ausiliario inserendo valori positivi o negativi.
Saldature
Nei casi in cui il taglio crea un contatto tra i piatti, è possibile definire una saldatura nella categoria Saldature. La definizione contiene una casella di controllo che controlla se la saldatura deve essere utilizzata, una casella combinata del tipo di saldatura e, per l'opzione di saldatura d'angolo, lo spessore della saldatura.
