Ořez plechu

Pokud chcete změnit tvar plechu, který byl přidán komponentou Plech , můžete vložit modifikační komponentu s názvem Plech řez. Jeden plech může být upraven jedním nebo více řezy plechu.

Provést řez

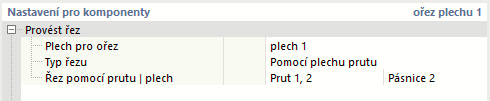

V první kategorii "Nastavení komponent" je možné definovat plech, který se má oříznout, a poté typ oříznutí. Existují čtyři typy řezů: Po plechu , Po plechu prutu , Po prutu a Po pomocné rovině. Podrobnější popis jednotlivých typů střihů naleznete níže. Poslední řádek určuje referenční objekt, který je rozhodující pro proces modifikace.

Nastavení pro řez

Zadané detaily se v některých ohledech liší v závislosti na typu řezu.

Po plechu

První řádek přídavných nastavení pro typ řezu Dle desky řídí metodu řezání. První ze dvou dostupných metod je Rovina , v rámci které je řez veden nejbližší plochou referenční desky. Poslední metoda, Plocha , odřízne pouze průniky obou desek.

Volbou Rovina se zobrazí další dvě možnosti. Nejprve je třeba zadat část Zbývající s možnostmi Přední a Zadní.

Dále lze zvolit, která rovina řezu je řídící, zda je to Blíže nebo dále od posuzované strany desky. Výchozí stav je Blíže , protože se jedná o běžnější případ.

Pro obě metody střihu - Rovina a Plocha - je také možné nastavit odsazení řezu, ve kterém se provádí vlastní střih. Přípustné jsou kladné i záporné hodnoty.

Při použití metody střihu Plocha se může stát, že se řezaná deska rozdělí na dvě části. V takovém případě je třeba zadat zbývající část. V přídavném nastavení je k tomu přidána nová linie, kde lze zbývající část vybrat pomocí čísla, které se zobrazí v grafice. Tuto možnost vidíme na levém obrázku níže u referenčního plechu Plech 1, když je řezaný plech plechem 2. Pro srovnání je na obrázku vpravo vidět stejné nastavení pro metodu ořezávání plochy ; přepínají se pouze řezaný plech a referenční plech. V takovém případě zůstane odříznutá deska z jednoho kusu. Zbývající část tedy není třeba definovat.

Po plechu prutu

Typ řezu plechem prutu je podobný jako řez plechem prutu. Rozdíl je v tom, že vztažná deska musí být součástí prutu.

Další nastavení pro tento typ řezu jsou téměř stejná jako pro typ řezu Dle desky ; vynechána je pouze metoda řezání. Nejprve se musíte rozhodnout, zda má zůstat přední nebo zadní část.

Druhou možností je zadání roviny řezu; buď bližší nebo vzdálenější plocha referenční desky.

I pro tento typ řezu je možné nastavit Offset řezu, ve kterém se provádí vlastní řezání, přičemž jsou přípustné kladné i záporné hodnoty.

Po prutech

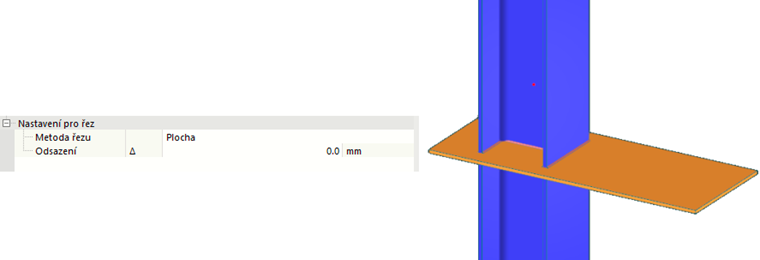

Plechy lze řezat také pomocí prutu. V takovém případě se provede řez pouze pomocí Plocha s jediným dodatečným nastavením Odsazení řezu. V případě, že je řezný plech rozdělen na dvě části, objeví se nová linie pro definování zbývající části (stejně jako v případě typu řezu Dle desky ).

Pomocnou rovinou

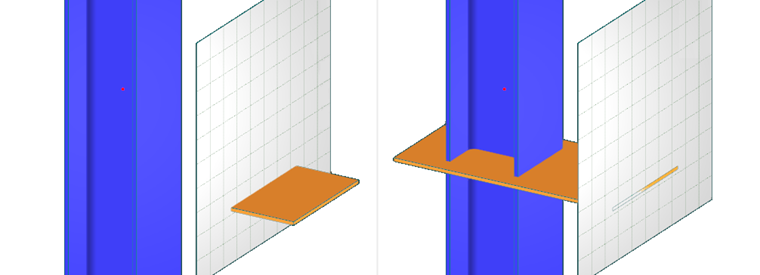

Řezný plech podle pomocné roviny je podobný jako řez podle desky prutu. Vzhledem k tomu, že pomocná rovina nemá žádnou tloušťku, možnost Rovina řezu je vynechána a zadává se pouze část Zbývající. Možnosti jsou opět Přední a Zadní.

Pro typ řezu Podle pomocné roviny lze také vybrat Odsazení skutečného řezu od pomocné roviny zadáním kladných nebo záporných hodnot.

Svary

V případech, kdy řez vytváří kontakt mezi deskami, lze zadat svar v kategorii Svary. Definice obsahuje zaškrtávací políčko, které určuje, zda se má svar použít, rozbalovací seznam Typ svaru a pro možnost koutový svar tloušťku svaru.
