Si vous souhaitez modifier la forme d'une tôle, vous pouvez insérer un composant de modification appelé Découpe de tôle. Une tôle peut être modifiée par une ou plusieurs découpes de tôle.
À couper

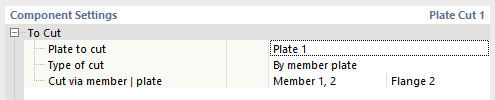

Dans la première catégorie des Paramètres de composant, vous pouvez définir la tôle à couper, puis le type de découpe. Il existe cinq types de découpes : Par plaque, Par plaque de barre, Par barre, Par plan auxiliaire et Par volume auxiliaire. Une description plus détaillée de chaque type de découpe est disponible ci-dessous. La dernière ligne définit l'objet de référence qui est déterminant pour la découpe.
Paramètres de découpe
Les détails d'entrée diffèrent dans certains points selon le type de découpe.
Par plaque
La première ligne des paramètres supplémentaires pour le type de découpe Par plaque contrôle la Méthode de découpe. La première des deux méthodes disponibles est le Plan, où la découpe est effectuée sur la surface la plus proche de la plaque de référence. La deuxième méthode, Surface, découpe uniquement l'intersection des deux plaques.

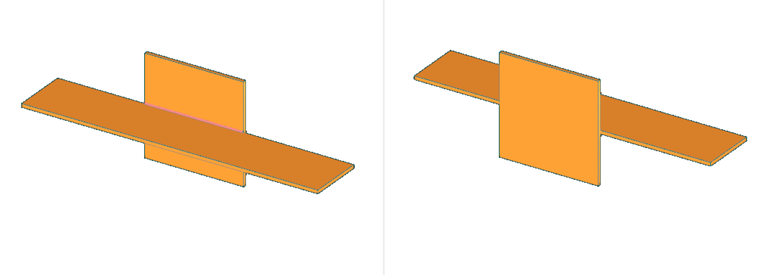

En sélectionnant Plan, deux autres options apparaissent. Tout d'abord, il faut indiquer la Partie restante, c'est-à-dire la partie restante de la tôle, avec les options Avant et Arrière.
De plus, vous pouvez choisir quel Plan de découpe est le plan directeur, s'il est plus proche ou plus éloigné du côté de la plaque concernée. L'état par défaut est plus proche, car c'est le cas le plus courant.
Pour les deux méthodes de découpe – Plan et Surface – il est également possible de définir un Décalage pour la découpe, où la découpe réelle a lieu. Des valeurs positives et négatives sont autorisées.
Lors de l'utilisation de la méthode de découpe Surface, il peut arriver que la plaque découpée soit divisée en plusieurs parties. Dans ce cas, vous devez indiquer la partie restante. Pour cela, le paramètre supplémentaire comprend une nouvelle ligne où la partie restante peut être sélectionnée à l'aide d'un numéro visible dans le graphique. Cette possibilité est visible sur l'image de gauche ci-dessous pour la plaque de référence Tôle 1 lorsque la tôle découpée est Tôle 2. Pour comparaison, vous pouvez voir le même paramètre pour la méthode de découpe Surface sur l'image de droite; seule la plaque découpée et la plaque de référence sont interverties. Dans ce cas, la plaque découpée reste en un seul morceau. Il n'est donc pas nécessaire de définir la partie restante.
Par plaque de barre
Le type de découpe Par plaque de barre est similaire à la découpe Par plaque. La différence est que la plaque de référence doit faire partie d'une barre.
Les paramètres supplémentaires pour ce type de découpe sont presque identiques à ceux de la découpe Par plaque; seule la méthode de découpe est omise. Vous devez d'abord décider si la partie avant ou arrière doit être conservée.
La deuxième option consiste à définir le plan de découpe : soit le côté plus proche ou le côté plus éloigné de la plaque de référence.
Pour ce type de découpe, il est également possible de définir un Décalage pour la découpe, où la découpe réelle a lieu, avec des valeurs positives et négatives autorisées.
Par barre
Les tôles peuvent également être découpées en fonction d'une barre. Les méthodes de découpe disponibles sont Plan, Surface, Boîte englobante et Enveloppe convexe, chaque méthode nécessitant l'ajustement supplémentaire de Décalage. Si la plaque découpée est divisée en deux parties, une nouvelle ligne apparaît pour définir la partie restante (comme pour le type de découpe Par plaque).
Par plan auxiliaire

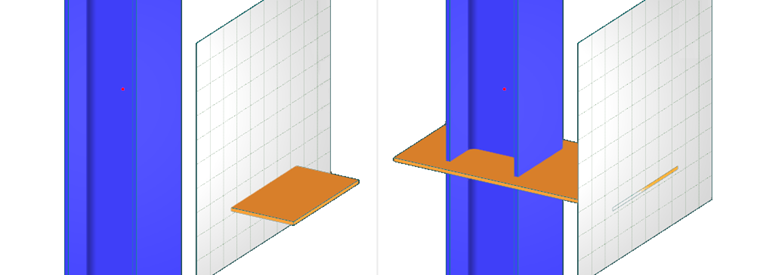

La découpe Par plan auxiliaire est similaire à la découpe Par plaque avec la méthode de découpe Plan. Étant donné que le plan auxiliaire n'a pas d'épaisseur, l'option Plan de découpe est omise et seule la Partie restante doit être indiquée. Les options sont à nouveau Avant et Arrière.
Pour le type de découpe Par plan auxiliaire, vous pouvez également sélectionner un Décalage de la découpe réelle par rapport au plan auxiliaire en entrant des valeurs positives ou négatives.
Par volume auxiliaire
Avec une découpe Par volume auxiliaire, une zone spatiale peut être découpée de la tôle. La découpe est à nouveau effectuée selon le Décalage indiqué. Si la découpe crée plusieurs pièces de tôle séparées, la Partie restante doit être définie.
Soudures
Dans les cas où la découpe génère un contact entre les plaques, vous pouvez définir une soudure dans la catégorie Soudures. La définition contient une case à cocher pour indiquer si la soudure doit être créée, une sélection du type de soudure et, pour les Soudures d'angle, l'épaisseur de la soudure.
