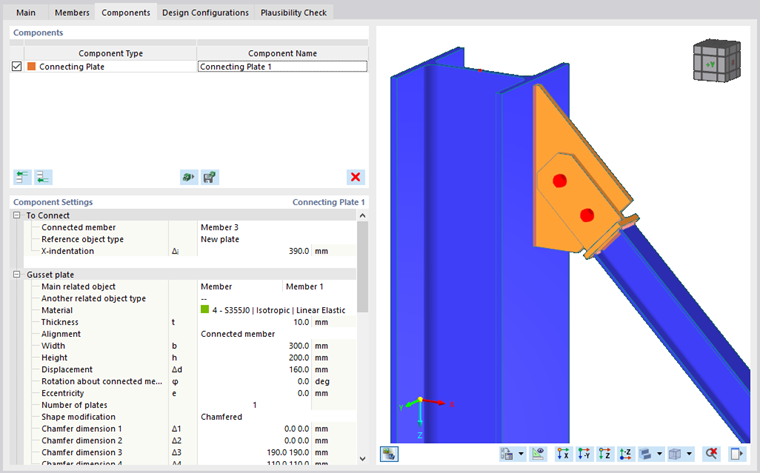

Le composant de la plaque de connexion est un composant complexe composé d'autres composants (par exemple, platine d'about, platine de connexion, gousset, soudures et boulons). Tous ces sous-composants peuvent être configurés dans la Plaque de connexion. Cependant, le gousset peut également être configuré depuis l'extérieur de ce composant.
À connecter
Vous devez d'abord définir la barre connectée par ce composant.
Vous pouvez ensuite choisir si l'objet de référence est un objet existant (Barre, Plaque de barre ou Plaque existante ) ou un nouveau gousset. Pour les objets existants, une nouvelle liste déroulante apparaît sur la même ligne pour vous permettre de choisir la référence réelle.
La dernière ligne définit le décalage sur X, c'est-à-dire la distance entre l'extrémité de la barre connectée et l'extrémité théorique de la barre (c'est-à-dire depuis l'origine de l'assemblage).
Si vous choisissez Nouvelle plaque comme objet de référence, un nouveau nœud d'entrée (Gousset) apparaît.

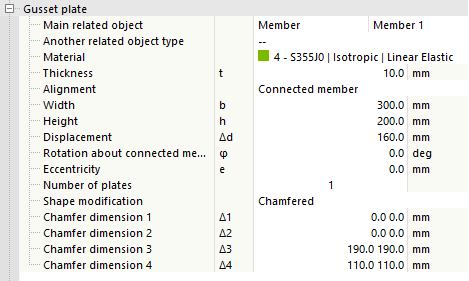

Le gousset est délimité par l'objet associé principal sélectionné dans la première ligne. Cet objet peut être une barre ou une plaque (y compris les plaques de barre). Sur la ligne suivante, vous pouvez définir un autre objet associé, ce qui est facultatif dans les cas où vous devez ajuster le gousset entre deux objets existants. Après avoir sélectionné le matériau et l'épaisseur de la plaque, vous pouvez sélectionner le plan sur lequel le gousset sera aligné. L'option Barre connectée aligne le gousset avec le plan XZ de la barre connectée ; l'option Objet associé principal aligne la plaque sur le plan formé par les axes longitudinaux de l'objet associé principal et la barre connectée.
D'autres paramètres définissent les dimensions de la plaque, le déplacement le long de l'axe longitudinal de l'objet principal associé, la rotation autour de l'axe longitudinal de la barre connectée et l'excentrement hors plan de la plaque. Le nombre de plaques requis peut être défini sur 1 ou 2.
Le gousset peut être modifié par un décalage, des chanfreins ou une combinaison des deux. Pour chacune des modifications, une nouvelle ligne de définition apparaît. La valeur de décalage est mesurée à partir de l'extrémité de la barre connectée (y compris la modification d'extrémité) vers le gousset et définit la limite de coupe de la plaque. Les chanfreins peuvent être définis séparément pour tous les coins ; pour une meilleure orientation, vous pouvez voir la numérotation des coins lorsque vous modifiez les valeurs. La combinaison des modifications signifie que le décalage et les chanfreins sont appliqués ensemble.

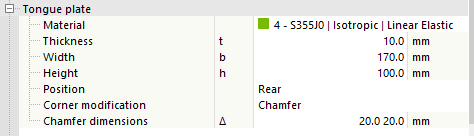

Ferrure
La ferrure relie la Platine en tête (définie plus loin) à l'objet de référence. Il s'agit essentiellement d'une extension de la barre connectée sous la forme d'une plaque. Si l'objet de référence est un objet existant, la position de la ferrure lui est adaptée. En revanche, si l'objet de référence est une nouvelle plaque, la ferrure est centrée par rapport à la barre connectée et la position du nouveau gousset est adaptée à la ferrure.
La définition comprend le matériau et les dimensions de la plaque, suivis de la position. La position peut être sélectionnée comme Avant, Arrière ou Les deux. Lorsque deux goussets sont sélectionnés, une quatrième possibilité (Intérieur uniquement) apparaît.

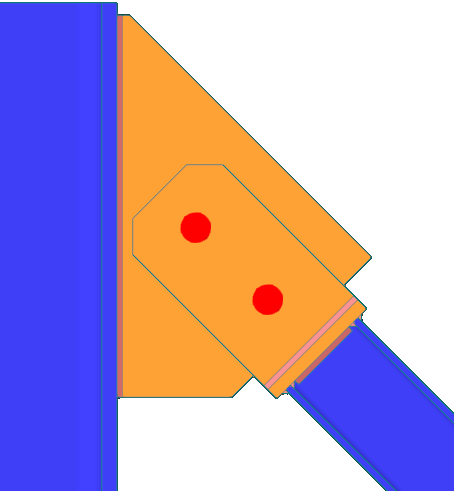

Les coins éloignés de la ferrure peuvent être modifiés par des chanfreins ou des arrondis. Dans ce cas, une ligne de définition de cette modification apparaît. Les deux coins distants ont les mêmes modifications de coin.

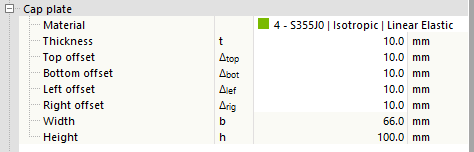

Platine en tête
La platine en tête agit comme une connexion entre la barre connectée et la ferrure. La barre connectée est soudée à partir d'un côté de la platine en tête et la ferrure est soudée à partir de l'autre côté.
La définition de la platine en tête consiste en la sélection du matériau suivie de l'épaisseur de la plaque et des décalages par rapport aux bords de barre connectés. Les dimensions hors-tout de la plaque peuvent être vérifiées au bas du nœud d'entrée.

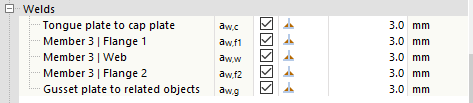

Soudures
Comme indiqué précédemment, ce composant introduit de nombreux nouveaux composants dans l'assemblage et tous ces composants doivent être connectés ensemble. Les soudures sont placées entre la barre connectée et la platine en tête, entre la platine en tête et la ferrure et entre le gousset et l'objet de référence. Si le gousset est créé en dehors de ce composant, la soudure n'est pas résolue ici. En général, pour chaque contact de deux plaques dans les assemblages mentionnés ci-dessus, une nouvelle ligne de définition est utilisée. La définition contient une case à cocher indiquant si la soudure doit être utilisée, la zone de liste déroulante du type de soudure et (pour l'option de soudure d'angle) l'épaisseur de la soudure.
Boulons
Le dernier point d'entrée est utilisé pour définir les boulons qui relient la ferrure et le gousset.
La première ligne contient le diamètre de boulon requis, suivi de la classe de boulon. Les deux lignes suivantes sous les propriétés des boulons définissent l'espacement des boulons horizontalement et verticalement.
Lorsque l'option « Plan de cisaillement dans le filetage » est activée, la résistance inférieure (surface réduite) selon la norme de calcul sélectionnée est prise en compte pour la vérification du cisaillement du boulon.
